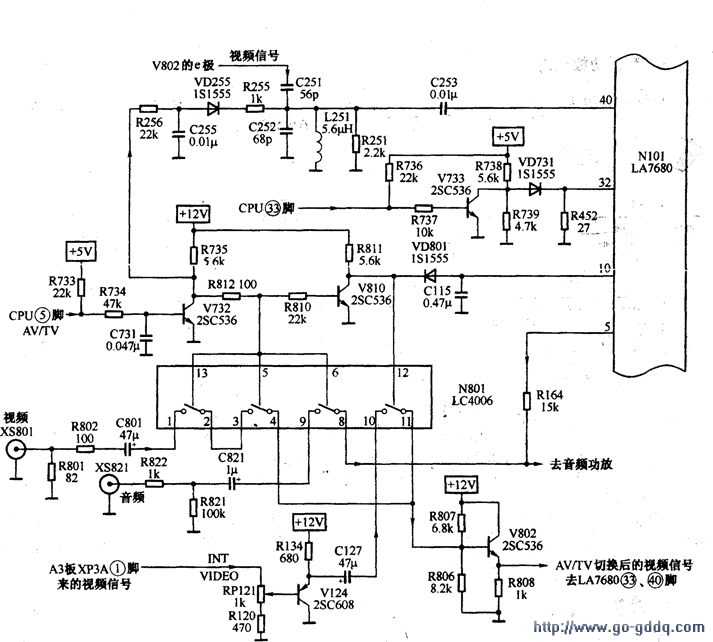

AV/TV切换电路如下图所示。AV/TV切换电路使用了模拟开关集成电路N801 （LC4066），其内部有四组开关，下表是LC4066切换控制表。

　　1.TV状态流程
　　
　　在TV状态下，CPU的（5）脚输出高电平控制信号，经V732倒相后，从V732的集电极输出低电平控制信号，送到LC4066的（5）、（6）、（13）脚，在这些控制电压的控制下，其内部的开关（3）、（4）、（8）、（9）、（1）、（2）脚都断开，外部插座进来的信号不能进入后面的电路作进一步的处理；同时V732集电极的低电平信号还送到V810的基极，从V810的集电极输出12V的高电平信号，送到LC4066的（12）脚，使LC4066的（10）脚和（11）脚接通。RP121的一端输入的信号是制式转换之后的视频信号，它经过适当的调整，再由V124缓冲处理，流过C127、LC4066的（10）脚和（11）脚，再由V802作一次缓冲处理，送到LA7680视频处理电路。

　　在TV状态下，LA7680的（5）脚输出的音频信号，直接送到伴音功放电路。

　　2.AV状态流程
　　
　　在AV状态下，CPU的（5）脚输出低电平控制信号，经过V732倒相后输出高电平，送到LC4060的（5）、（6）、（13）脚。其内部的开关（3）、（4）、（8）、（9）、（1）、（2）脚都接通，从插座XS801进来的AV视频信号经过R802、C801、LC4066的（1）、（2）、（3）、（4）脚之间的开关，再由V802缓冲后，送到后面的视频信号处理电路解调出彩色图像。从插座XS821进来的音频信号经过R822、C821、LC4066的（8）、（9）脚之间的开关，送到后面的伴音功放电路放出声音。同时V732集电极的高电平信号经过V810倒相，变成低电平，送到LC4066的（12）脚，控制内部（10）脚和（11）脚之间的开关断开，使TV视频信号通路被切断。

　　V810的集电极还通过VD801接LA7680的（10）脚，在TV状态下，由于VD801正极为高电平，所以它反偏截止，不起作用；在AV状态下，V810的集电极为OV低电平，此时VD801导通，使LA7680的（10）脚电压降得很低。由于LA7680的（10）脚是中频AGC形成的控制脚，该脚电压为零将使中放AGC和射频AGC电压都过低，所以图像解调电路和伴音解调电路都不能解调出信号，以免在AV状态下电视信号干扰AV信号。

　　重点提示  电视台发送出来的电视节目信号大都是比较标准的，但有些视频设备发送的信号不一定完全符合这种标准，当电视机接收到非标准信号时，会产生不良的图像。为了扩展电视机适应非标准信号的能力，该机设有两种AV调整电路：

　　一是色度带通滤波器扩展电路，主要由C251、C252、L251、R251组成，其中心频率为4.43MHz，上下带宽各为1.3MHz。在AV状态下，V732的集电极为高电平，VD255导通，C255对高频的信号相当于短路，所以，C255接入电路，使滤波器的带宽被扩展，以便在较大的范围内把色度信号选择出来；二是LA7680的（32）脚，该脚是场振荡脉冲的输出脚，同时还是场同步分离灵敏度的设置引脚。当处于AV状态或者以TV方式的VCR收看录像节目时，CPU的（33）脚输出低电平控制信号，经过V733倒相变成高电平，控制VD731导通，使得LA7680（32）脚的等效外接电阻发生改变，从而使得场同步分离灵敏度增大，能够在处理非标准信号时仍然保持场同步。需要说明的是，当VD731不良时，容易引起场不同步故障。
