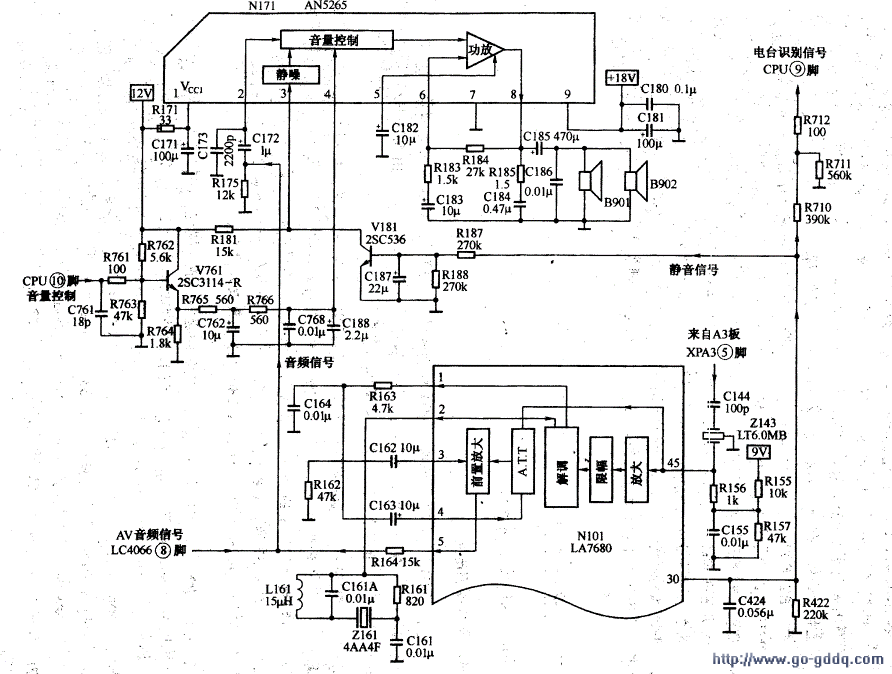

伴音电路如下图所示。

　　1.伴音解调电路
　　
　　从以上分析可知，无论是接收哪一种制式的电视信号，XP3A的（5）脚总是输出包含6.OMHz频率成分的第二伴音中频信号。这些信号通过C144耦合，再由6.OMHz陶瓷滤波器2143选出6.OMHz的中频信号，送入LA7680的（45）脚。

　　重点提示LA7680的（45）脚是交直流输入方式。它不仅需要Z143送过来的中频信号，还需要R155、R156送过来的直流电压，改变R155、R156的阻值就能够改变（45）脚直流电压的大小，从而实现音量控制。本机中是由9V直流电压经过R155、R157分压，在R157两端形成6～7V的直流电压，再由C155滤除高频杂波，通过R156加到LA7680的（45）脚，这种情况下的LA7680处于音量最大状态。

　　送回LA7680的第二伴音中频信号经内部四级中频放大器进行限幅放大后被分为两路，一路直接送到伴音鉴频器；另一路由LA7680的（2）脚输出，经由L161、2161（6.OMHz）、C161、R161等构成的90°移相网络移相90°后，又由（2）脚送回至伴音鉴频器。鉴频产生的音频信号由LA7680（1）脚输出，经R163、C164组成的积分电路进行去加重处理，衰减高频分量，还原伴音信号原有的频谱结构后，又经C163送回LA7680（4）脚内部的电子音量控制（ATT）电路。音频信号经衰减控制后加到负反馈音频放大器进行放大，然后由LA7680的（5）脚输出，被分成两路：一路送往AV/TV转换电路；另一路经C172耦合，加至音频功放电路AN5265的（2）脚。

　　需要说明的是，LA7680的（3）脚外接的R162、C162为LA7680内音频放大器的负反馈电路，改变R162阻值的大小，可以改变音频放大器的增益，即R162阻值越人，负反馈量越大，音频放大器的增益越小，反之亦然。

    　2.音频功放电路
　　
　　音频功率放大是由N171（AN5265）完成的，AN5265引脚功能和实测数据如下表所示。

　　LA7680的（5）脚输出的音频信号由C172耦合到AN5265的（2）脚，同时，AV状态下的音频信号通过电子开关N801 （LC4066）也由C172耦合到该脚。经前置放大和功率放大后从AN5265的（8）脚输出，经隔直流电容C185送到扬声器B901、B902上，流过扬声器的线圈，产生磁场，推动纸盆震动发出声音。

　　AN5625的（6）、（8）脚外围的R183、R184、R185、C183、C184共同组成反馈网络，改变这些元件的数值不但能改变电路的放大增益，还能够对频率起到补偿作用。（5）脚是内部放大器工作点的滤波端，为放大器提供稳定的直流偏置：

　　3.静音及音量控制电路
　　
　　静音控制信号来自LA7680的（30）脚（行同步检测输出端）。当接收到电视节目并且行同步良好时，LA7680的（30）脚输出7V的高电平，经过R187加到V181的基极，V181饱和导通，AN5265的（3）脚降至0.4V以下，静音不起作用。当未接收到电视节目或者图像行同步不良时，LA7680的（30）脚输出OV低电平，V181截止，12V电压通过R181加到AN5265的（3）脚，使（3）脚电压达到2V以上，静音起控，AN5265前置放大器无输出，避免无信号时发出噪音。

　　当进行音量控制时，CPU的（10）脚输出的脉冲宽度控制信号（PWM）经V761电平转换，使V761发射极输出电压变换为12V的PWM信号，再经R765、C762、R766、C768组成的低频滤波器滤波，形成直流电压，送到AN5265的（4）脚。AN5265的（4）脚内部是可变增益前置放大器，输出信号的强度受直流电压的控制，（4）脚电压越高，输出信号的强度就越大，反之亦然。

　　当按压遥控器上的静音键时，CPU的（10）脚向AN5265的（4）脚发出OV控制电压，当（4）脚的电压为零时，音量也变得最小。
