步步高DV971型DVD机工作原理分析
来源:本站整理  作者:佚名  2011-01-07 07:38:02



  一、电路组成

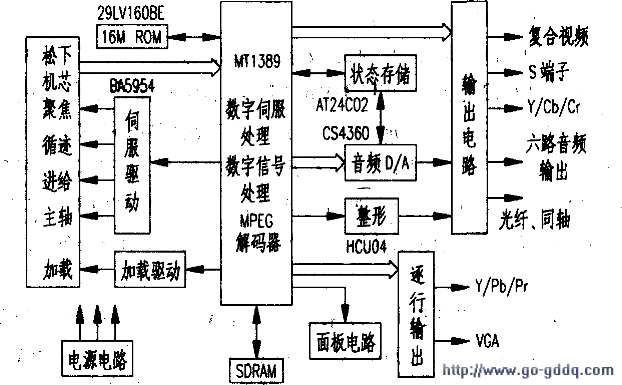

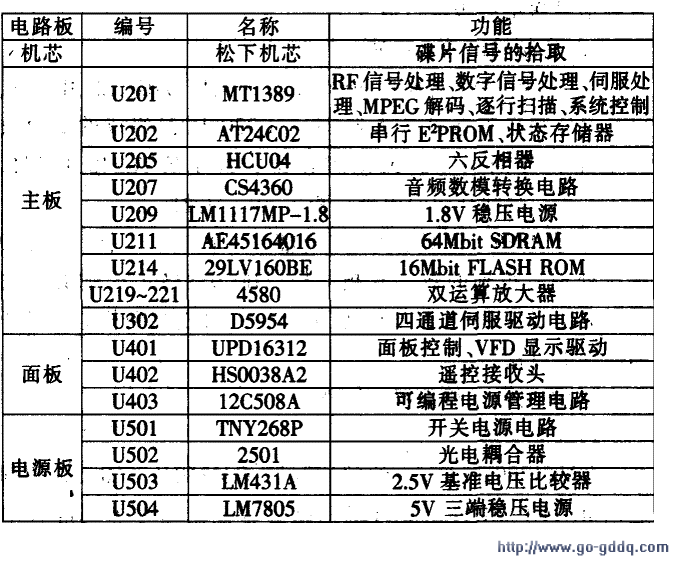

  DV971是步步高公司推出的一款DVD新疏,在电路结构上采用了松下第七代双光束超强纠错机芯与新一代超级解码芯片MTl398,实现了真正的单芯片工作方式,使系统更简化、工作更稳定。其整机组成框图见下图,各主要集成电路功能见下表。

  二、伺服电路原理

  1.数字信号处理流程

  DV97l采用的是松下第七代双光束超强纠错机芯与MTK解码方案,其伺服电路主要由前置信号处理和数字伺服处理、数字信号处理IC MTl389以及驱动电路BA5954组成。其中MTl389同时也是解码电路的主要组成部分。

  从机芯部分传送过来的A-F、SA、SB以及RFO信号,从MTl389的第(2)~(13)脚输入,经MTl389内部预放大器放大处理后,信号在MTl389内分为两部分处理:

  一部分信号经MTl389内部数字伺服信号电路处理后。形成相应的伺服控制信号,分别从MTl389的(42)脚、(41)脚、(37)脚、(38)脚输出聚焦(FOSO)、循迹(TRSO)、主轴(DMSO)、进给(FM-SO)伺服控制信号,送往驱动电路BA5954进行驱动放大,经驱动放大后分别带动聚焦线圈、循迹线圈、主轴电机以及进给电机。其中,聚焦和循迹伺服用于校正物镜,使激光束正确地从光盘上识读信号;进给伺服用于带动激光头作径向移动,对光盘进行扫描;主轴伺服用于控制主轴电机以恒线速方式读取信号,带动碟片转动。

  另一部分信号经MTl389内部VGA珏控放大器放大、均衡频率补偿等处理后,由内部A/D转换器转换为数字信号。当机芯读取的是CD/VCD信号时,这些信号在MT1389内进行EFM解调,然后在其内部完成CIRC(交叉交织里德所罗门码)误差校正后,再输出至后级进行音视频解码;当机芯读取的是DVD信号时,这些信号在MTl389内进行ESM解调,然后在其内部完成RSPC(交叉交织里德所罗门乘积码)误差校正后,再送至后级进行解码。

   2.控制信号处理流程

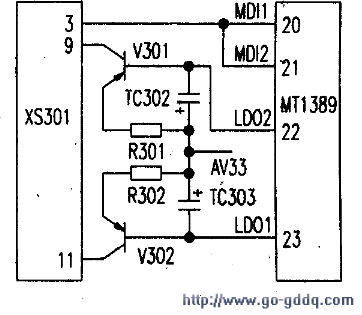

  (l)激光功率自动控制电路(见下图)。

  MTl389内部集成有APC(自动光功率控制)电路。其(20)脚为VCD激光功率强弱检测信号输入脚,(21)脚为DVD激光功率强弱检测信号输入脚,(23)脚为VCD激光功率驱动控制输出脚。当(20)脚检测到激光输出功率过强时,通过MTl389内部电路的处理,其(23)脚输出电压上升,则V302(2SBll32)导通程度下降,其集电极电压下降,从而使得提供给激光管的电压下降,激光头发光变弱,便自动调整了激光输出功率;其(22)脚为DVD激光功率驱动控制输出脚,具体控制流程与VCD相似。

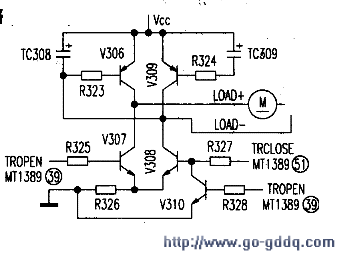

  (2)进出仓控制电路(见下图)

  与以前的MTK方案电路不同的是,因MTl389内部集成有机芯控制CPU。所以进出仓控制信号都由MTl389完成。其进仓控制信号由MTl389的(51)脚完成,出仓控制信号则由(39)脚完成。

  当按进仓键时,MTl389的(51)脚为高电平,而(39)脚为低电平,此时三极管V308与V306导通,其电流方向按照:VCC→V306→电机→V308→地。从而使电机正转,完成进仓动作。

  当按出仓键时,MTl389的(51)脚为低电平,而(39)脚为高电平,此时三极管V307与V309导通,电流方向按照:VCC→V309→电机→V307→地。从而使电机反转,完成出仓动作。

[1] [2] [3] [4] [5]  下一页
