四、电源电路工作原理

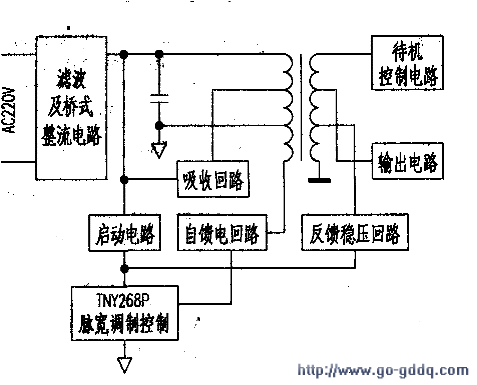

　　该机电源电路采用TNY268为核心构成，其组成框图见下图。

　　220V交流市电经电源插头、保险管、压敏电阻RSOl、BC50l和L501.  加到由D501～D504组成的桥式整流电路上。桥式整流后输出的311V直流电压经TC501、C50l滤波后加到变压器YR501的（1）-（3）绕组上。送到TNY268P（5）脚。同时3llV经R515、R505两个1MΩ电阻串联，给TNY268P（4）脚一个启动电压，使TNY268P在开机瞬间启动。

　　R503、C502、D505、R516组成吸收回路，给变压器（1）-（3）绕组提供反向电动势的放电回路。

　　变压器（5）-（6）绕组经D506半波整流，TC502、R502、C506滤波后给TNY268P（1）脚约6V的供电。

　　TNY268P（4）脚为反馈控制脚，控制内部场效应管的导通程度，使输出电压稳定。TNY268P（2）、（3）、（6）～（8）脚接热地，即场效应管的源极。场效应管的栅极未引出，在内部受一RS触发器输出的Q端控制，触发器的4个输入端代表温度、欠压锁定、过压和电流保护。

　　经变压器耦合到次级共分为5条支路。

　　（1）次级（14）脚输出的电压经D513半波整流、可控硅U506导通。TC515、C520滤波输出3.3V电压给CPU供电；（2）变压器（13）脚输出的电压经D508半波整流，TC503、L505、TC504π型滤波后得到+9V，再经LM7805稳压为SA+5V给解码板供电；（3）变压器（10）脚电压经半波整流、滤波后，经D514输出3.3V给解码板供电；（4）变压器（8）、（9）脚电压经D512半波整流、-21V上的ZD501钳位。给面板显示屏提供灯丝电压。FL+、FL-的对地直流电压约为-16V左右；（5）变压器（7）脚电压经D5ll半波整流、ZDS02稳压，输出-9V给后级供电。

　　这里需要注意的是变压器次级输出的电压均为脉动直流，所以只经半波整流即可获得稳定的直流电平。半波整流的二极管均采用快恢复二极管，工作在高频状态，不能用普通的二极管代用。

    　开关电源的反馈取样来自3.3V（直流关机取自CPU3.3V，开机时取自+3.3V）。经D516、R506供给光电耦合器HS817。同时经R508和R509分压给2.5V比较器的R脚。当3.3V偏高时，比较器LM431A的K、A脚导通，经HS817光电耦合后送到开关ICTNY268P（5）脚，以减小内部开关管的导通时间，从而使变压器耦合量减小，输出的3.3V_降低，达到自动调控的目的。

　　DV971具有直流开／关机功能，故开关电源还设计有一个电源管理部分。主要元件为U403（12C508A）。它是一块可编程逻辑控制器，负责直流开／关机、LED指示灯的控制。因此，该机无论待机还是开机时，电源板的高压部分、3.3V输出、取样及反馈电路均处于工作状态。

　　直流开/关机工作原理：机器刚通电时处于直流关机状态，变压器（14）脚输出电压经D513半波整流供给可控硅（1）脚，同时脉动直流经C516、R512给可控硅（3）脚提供一个高电平，可控硅导通，（2）脚输出CPU+3.3V，提供给U403作为工作电源，给遥控接收头（2）脚供电。同时CPU+3.3V经D516到取样电路，经反馈等处理使CPU+3.3V稳定。此时变压器的其他各次级绕组的感应电压都很低，经整流后得到的龟压几乎为0V。电源板只有CPU3.3V输出，所以解码板、面板、卡拉OK电路、AV电路均不工作，电源处于低负载工作状态。SWl相当于U403内部的D型触发器的输入端，SW1每输入一个触发电平到U403（2）脚，触发器就翻转一次（即（3）、（5）脚翻转一次）。整机待机状态时，默认（3）脚LED为高电平，驱动面板待机指示灯亮；默认（5）脚STB为低电平。即V502基极低电平。当按面板电源键（或遥控开机）时，SWl输入触发电平（或IR输入信号），U403（3）脚变为低电平，面板待机指示灯灭；同时（5）脚变为高电平，送到V502基极，使其导通，集电极变为低电平，可控硅截止，（2）脚无输出。此时CPU+3.3V无输出。变压器其他次级绕组开始输出，经整流及滤波或稳压输出电压给各部分供电，整机正常工作。此时的3.3V由变压器（10）脚输出。

　　当整机长时间无指令输入时。CPU发出一个高电平控制信号STB，V405导通，集电极低电平送给U403（2）脚，使整机进入待机状态。
