步步高DV971型DVD机工作原理分析
来源:本站整理  作者:佚名  2011-01-07 07:38:02



  3.伺服驱动电路

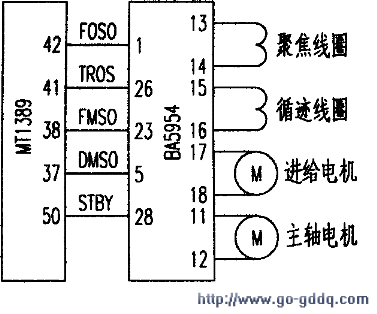

  该机的伺服驱动由一块四通道伺服专用驱动电路BA5954来完成,电路如下图所示。

  经MTl389数字伺服电路处理产生的四个伺服控制信号;聚焦(FOSO)、循迹(TESO)、进给(FMSO)、主轴(DMSO)控制信号分别加到BA5954的第(1)、(26)、(23)及(5)脚,由BA5954驱动放大后,其聚焦与循迹驱动信号从BA5954的(13)、(14)和(15)、(16)脚输出,加到聚焦和循迹线圈上,带动光头完成聚焦和循迹动作。

  进给与主轴驱动信号从BA5954的(17)、(18)和(11)、(12)脚输出,加到进给电机和主轴电机上,带动光头作径向移动并使碟片以恒线速方式转动。

  其中BA5954的第(28)脚STBY为输出使能信号,只有当该脚为高电平时。其输出端才会有驱动电压输出。

  三、码电路原理

  该机的解码电路主要由解码芯片MTl389、SDRAMAF45164016、FLASH ROM 29LV160BE及音频DAC CS4360等组成。

  1.系统控制电路    .

  (1)复位电路(见下图)该机复位电路由三极管Q204(9014)、复位电容TC217(100μF/16V)和反相器U205(HCU04)组成。开机时,由于电容的端电压不能突变的特性,Q204基极为低电平,Q204截止,其发射极为低电平。经U205二次反相以及整形后输出低电平:当TC217充电结束后,Q204基极变为高电平,Q204导通,其发射极为高电平,经U205两次反相整形后给MTl389提供一个被延迟了的正跳变的复位信号,电平加到MTl389的(110)脚进行复位,在正常工作期间维持为高电平。



  (2)时钟电路

  X201(27MHz)晶振与C275、C276(均为27pF)及反相器HCUO4组成时钟振荡电路。产生的时钟信号经R244、R248后分别加到MTl389的(229)、(228)脚,给MTl389提供工作时钟。

  (3)数据通讯电路

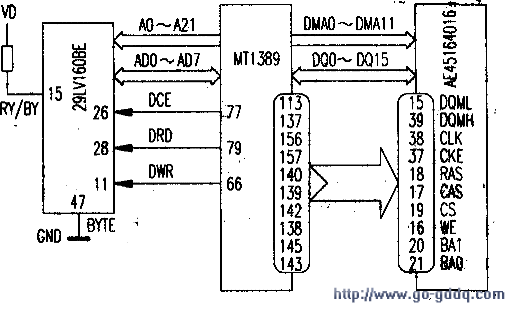

  (见下图)该机数据通讯电路主要由解码芯片 MTl389、SDRAM(AE4516016)以及FLASH ROM(29LVl60BE)组成。

  MTl389是一块超大规模集成电路。工作电压为+3.3V和+1.8V。其功能主要有:RF小信号前置处理、数字伺服、数字信号处理以及完成MPEG解码、视频编码等,MTl389内置的MCU也是整机的系统控制电路。

  AE45164016是一块4Mxl6bit的大容量SDRAM,工作电压为+3.3V。在DV971中采用了6ha的模块,速度快,其最高工作频率可以达到166MHz。其作用主要是作为解码苍片MT1389的工作缓存,用来存储解码时的音、视频数据流



  29LVl60BE是一块容量为16Mbit的FLASH ROM,工作电压为+3.3V。主要用来存储OSD字符信息、工作微码和开机LOGO等用户信息。

  2.音视频处理电路

  (1)视频输出电路

  DV971不仅可以输出三种隔行视频信号:CVBS复合视频、S端子Y-C信号和Y/Cb/Cr色差信号;还可以输出两种逐行视频信号:Y/Pb/Pr逐行色差信号、VGA逐行信号。

  其解码芯片MTl389内置有视频编码电路,可以直接输出模拟的复合视频信号CVBS、S端子、色差信号以及VGA信号。

  其中CVBS复合视频信号从MTl389的(198)脚输出,S端子信号Y-c从MT1389的(194)、(196)脚输出,色差信号与VGA接口中的R-B-G信号从MTl389的(203)、(202)、(200)脚输出,VGA接口中的行、场同步信号HSYNC、VSYNC分别从MTl389的(207)、(205)脚输出。

  需要注意的是隔行色差、逐行色差以及逐行R-B-G信号是从同一个脚中输出的。因此需妻根据电视连接的端口来设置选择相应的信号输出,否则可能会出规有声无图的现象。
