（2.）音频DAC电路
　　

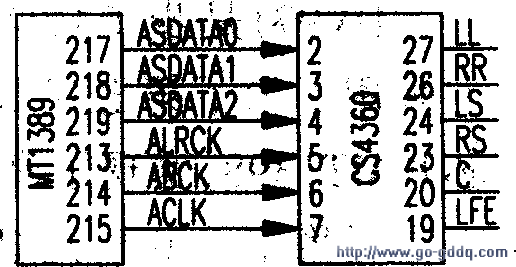

　　（见下图）音频DAC电路的主要作用是将MTl389解码出来的数字音频信号通过D／A转换电路转换成模拟的音频信号。经缓冲放大后将音频信号输出至后级放大设备还原出声音。

　　经MTl389解码后得到的数字音频信号ASDATA0、ASDA-TAl、ASDATA2分别从MTl389的（217）、（218）、（219）脚输出，经过电阻R294、R295、R296后分别送到音频DAC电路CS4360的（2）、（3）、（4）脚。同时D／A转换所需的左右声道时钟信号ALRCK、位时钟信号ABCK及音频外部时钟信号ACLK，分别从MTl389的（213）、（214）、（215）脚输出，经过电阻R293、R292、R29l后加到CS4360的（6）、（5）、（7）脚。

　　CS4360在MTl389送过来的IIC（SDA、SCL）信号的控制下对SDATAO、SDATAl、SDATA2三路数字音频信号进行D／A转换，从CS4360的（19）、（20）、（23）、（24）、（26）、（27）脚输出转换后的6路模拟音频信号送给后级进行放大。

　　（3）音频输出放大电路
　　
　　经CS4360 D／A转换后的6路模拟音频信号RR、LL、RS、LS、LEF、C分别送到运算放大器U219、U220、U221组成的低通放大电路，分别从（1）脚或（7）脚输出，经电容TC240、TC241、TC22l～TC224耦合后输出到后板各相应的插座上。

　　另外，DV971还具有光纤、同轴数字音频输出，经MTl389解压处理后得到的数字音频信号以IEC958格式从MTl389的（225）脚输出，经U205反相器HCU04整形后，分别加到相应的光纤和同轴端口输出。

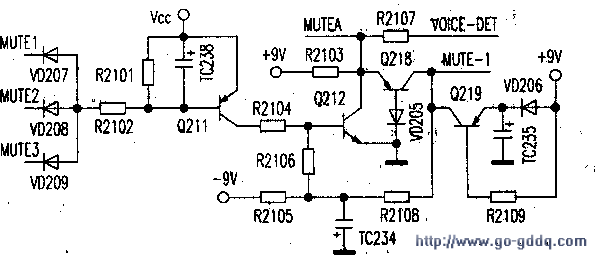

　　（4）静音及关机静噪（见下图）
　　
　　1）静音电路在MTl389通过IIC总线的控制下。CS4360从其（28）、（25）、（18）脚送出MUTEl、MUTE2、MUTE3三路静音控制信号加到静音电路上，产生的静音控制信号MUTE-1加到六路模拟通道各开关管Q205～Q2lO的基极，从而达到静音的目的。

　　正常工作时MUTEl～MUTE3为低电平，此时Q211导通，Q2ll的集电极为高电平，Q212也导通，Q218截止，MUTE-1为低电平。声音正常输出。

　　当静音时，CS4360输出的MUTEI～MUTE3变为高电平，此时Q211因基极为高电平，Q2ll、Q212均截止，Q218的发射极变为高电平而导通，+9V电压通过Q218的e-C结加到MUTE-l上，输出高电平加到开关管Q205～Q210的基极，开关管导通，声音被旁路到地。

　　2）关机静噪
　　
　　正常工作时，Q219因没有正向偏置，处于截止状态。当关机时，+9V消失，Q219基极变为低电平，其发射极因TC235放电为高电平，Q219导通，TC235的放电通过Q219的e-c结，使MUTE-l同样输出高电平加到各开关管上，从而使开关管导通。声音被旁路到地，实现关机静噪功能。下图中，-9V电压的作用是为了确保电路在正常工作时，各开关管可靠的截止。
