1.亮度信号延时、放大电路
　　

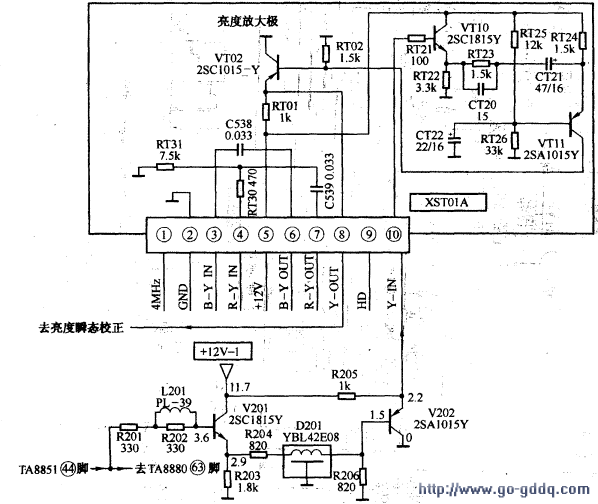

　　亮度信号延时、放大电路如下图所示。

　　由AV/TV切换板TA8851BN的（14）脚输出的亮度信号，经插接件送到主板，经V201缓冲、D201延时、V202缓冲后，从V202发射极输出，再经插接件送到亮度放大板。

　　在亮度放大板中，亮度信号经VT10缓冲、VT11放大、VT02缓冲后，从VT02的发射极输出，经插接件送到亮度信号瞬态校正电路。

　　2.亮度信号瞬态校正电路
　　

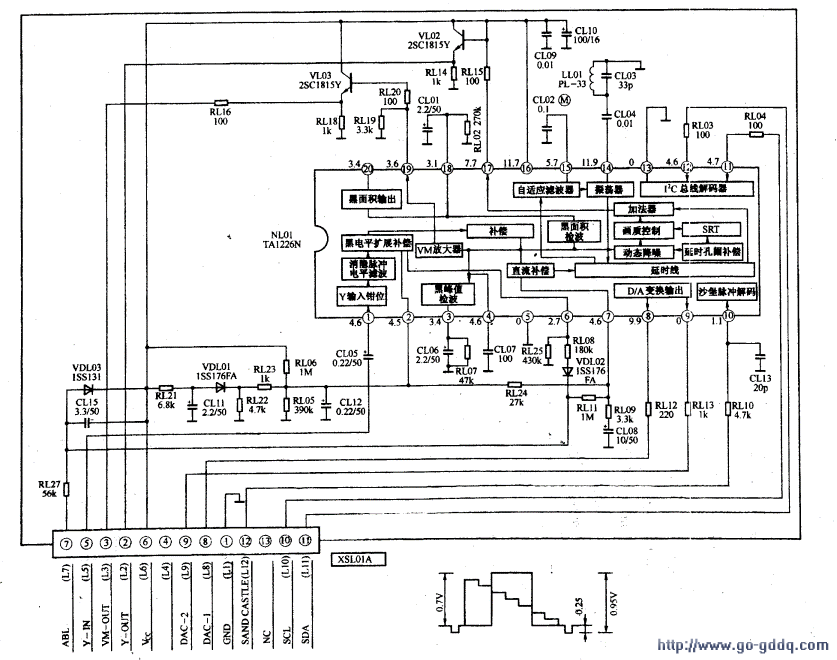

　　由于人眼对亮度信号细节的分辨力比对彩色的分辨力高，因此，为了提高图像的清晰度，该机采用了亮度信号瞬态校正电路，电路如下图所示。

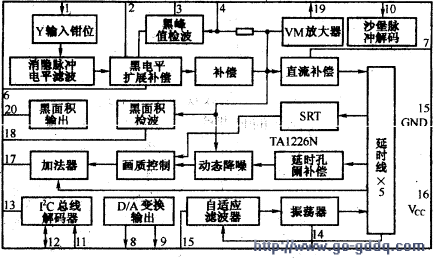

　　亮度信号瞬态校正电路以TA1226N为核心构成，TA1226N内含黑电平扩展、延时轮廓校正、动态静噪（挖芯电路）、γ校正等电路，内部电路框图如下图所示，引脚功能及实测数据如下表所示。

　　亮度信号经Y放大板放大后，通过接插件送到TA1226N的（1）脚，经过瞬态校正后的亮度信号从（17）脚输出，经VL02缓冲后，通过接插件送到主板TA8880的（60）脚。

　　TA1226N还从（19）脚输出供速度调制用的亮度信号，经VL03缓冲，通过接插件送到速度调制电路（VM）。

　　TA1226N的（10）脚为沙堡脉冲输入端，用于内部黑电平扩展电路，沙堡脉冲来自主板TA8880的（10）脚。

　　3.扫描速度调制（VM）电路
　　
　　背景知识 扫描速度调制电路的作用是：当一定量的电子束轰击荧光屏时，若电子束水平扫描速度较快，则由于电子束轰击光屏的时间较短，而使荧光屏显得较暗；反之，若电子束水平扫描速度较慢，则电子束轰击荧光屏时间较长，使荧光屏显得较明亮。所以，只要有效地控制电子束的扫描速度，即可控制图像的明暗程度，起到图像的勾边作用，使图像的轮廓清晰度增加，并减轻显像管在高亮度时的散焦现象，从而可以实现理想的水平轮廓校正。

　　扫描速度调制电路安装在视放板上，见末级视放有关电路。具体工作过程是：电子束扫描速度调制（VM）信号从TA1226N的（19）脚输出，经VL03缓冲后，通过接插件进入视放板扫描速度调制电路，经C701加到V701的基极，经V701放大后，取出频率较高的突变信号，经V705、V706缓冲后，由V707进行放大，再经R717、C705低通滤波，取出直流及低频分量，经R716、R715分压后再反馈到V706的基极，构成负反馈。这样一方面可稳定放大器的直流工作点，另一方面又可对VM信号中的低频分量进行抑制，使VM信号仅有高频分量。

　　从V707集电极输出的VM信号经V720缓冲后，由发射极输出，经VD719、R750、VD720等组成的挖芯静噪电路，去除VM信号中的小脉冲干扰后加到V719的基极，经V719缓冲后，从V719的发射极输出VM电流激励信号，1加到互补推挽级V709、V710，V709、V710的基极（通过二极管VD721相连），VD721的管压降形成V709、V710的静态偏置。由于V709、V710的基极静态偏置较小，因此必须在有较大的VM激励信号时，V709、V710的发射极才有输出，因此，这一电路也同样起到挖芯降噪的作用。 V711、V712组成大功率互补推挽功率放大器，C720为隔直流电容，使VM线圈中无直流分量流过。

　　当V719的基极得到正脉冲时，发射极输出的电流使V709趋于饱和、V710趋于截止，V709和V710的发射极均为高电位，此时脉冲电压一方面通过R732、C715使V711截止；另一方面通过R734、C717使V712趋于饱和导通，电容C720放电，放电电流经C720正端→VM线圈→L702→L705→V712的c-e结呻R740→C720负端。当V719的基极得到负的VM脉冲时，V709趋于截止、V710趋于饱和，V710和V709的发射极电位降低，使V711趋于饱和、V712趋于截止，+125V电源→R736→V711的e-c结→L704→L702→VM线圈→ C720正端→C720负端形成回路。因为VM线圈装在显像管颈部，这样VM线圈中的正反向电流产生的附加磁场与偏转线圈中的线性扫描电流产生的线性偏转磁场叠加，就可以调制电子束的扫描速度，达到提高重现图像水平轮廓清晰度的目的。

　　CPU的（9）脚为蓝屏开关控制端，用于在蓝屏时关断VM功能。当CPU的（9）脚输出为高电平时，VA09饱和导通，发射极输出高电位，使V704饱和导通。V707基极的VM信号通过C708将高频脉冲信号短路到地，此时无脉冲电流通过VM线圈；当CPU的（9）脚为低电位时，VM功能恢复。

　　VM电路还受子画面选通脉冲的控制，在画中画边框及框内有画中画显示时，也必须关断VM信号，因为VM信号是以主画面亮度信号中图像的边缘突变成分为依据的，与子画面图像无关。当显示子画面时，如不关断VM信号，则主画面图像轮廓将叠加在子画面上，造成千扰。此时VM电路的关断信号就是予画面选通脉冲信号Ys，它来自PIP处理器TC9083F的（71）脚，通过缓冲级和隔离二极管VDA11加到VA09的基极，以确保在荧屏子画面显示部位上关断VM功能。

　　4.亮度信号处理电路
　　
　　亮度信号处理电路如下图所示

　　进入TA8880的（60）脚的Y信号，先进行钳位，然后依次进行黑电平延伸、直流恢复、动态清晰度校正、对比度控制、亮度降噪等处理，得到改善的图像亮度信号，经再次钳位后，进行丫校正，校正后的亮度信号送入基色合成矩阵，与色度通道送入的R-Y、B-Y、 G-Y三色差信号产生电视信号的三基色，并送至电视／图文切换电路（Tv／TEXT SW）。

　　需要说明的是，由于瞬态校正电路TA1226N已对亮度信号进行了瞬态校正，TA1226N内部也有黑电平扩展、直流传送率校正、延迟型轮廓校正、动态清晰度控制、动态降噪、γ校正等电路，与TA8880内部画质改善电路相同，因此，TA8880在实际工作时，已通过I2C总线使这部分中的某些电路处于关闭状态。

　　5.ACL和ABL电路
　　

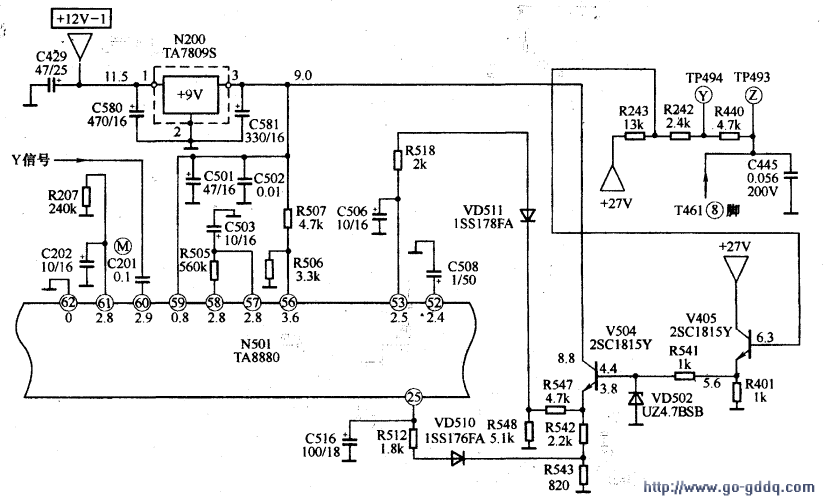

　　当屏幕亮度增大时，束电流增大，R243两端的电压增大，V405的基极电压降低，V405的发射极电压也降低，导致V504的基极、发射极电压跟随降低，VD510、VD511导通，使TA8880的（25）脚和（53）脚电压降低，屏幕亮度降低，从而达到了亮度限制的目的。
