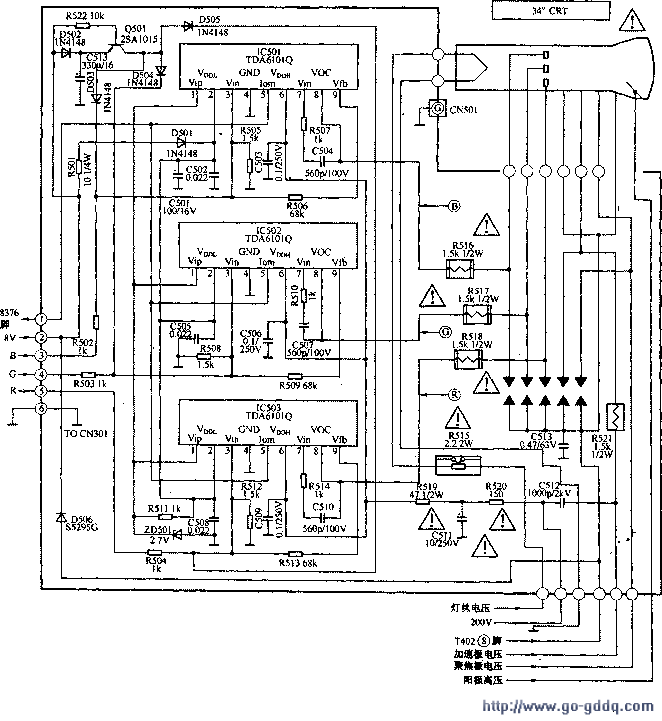

末级视放电路如下图所示。

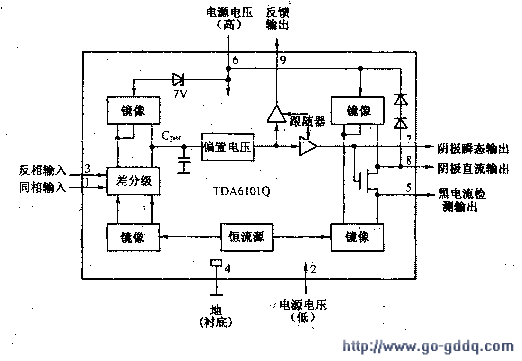

　　视频输出电路由三只带宽为9MHz的TDA6101Q (IC501、IC502、IC503)组成，用于直接驱动显像管。TDA6101Q内部电路框图如右图所示，引脚功能和实测数据如下表所示。

　　1．视频放大电路
　　
　　TDA8376的(21)、(20)、(19)脚输出的R、G、B基色信号分别通过接插件脚送到IC503、1C502、IC501三块TDA6101Q的(3)脚。(3)脚是TDA6101Q输入端差分放大器的反相输入端，TDA6101Q内部差分放大器采取单端输入方式，所以三块TDA6101Q差分放大器的同相输入端(1)脚通过R511、C508、ZD501接地。

　　差分放大器集电极负载采用镜像恒流源，发射极也接镜像恒流源，因此其增益与共模抑制比都较高，同时也减少了差分放大器单端输出时的零点漂移。R、G、B信号通过差分放大器放大，送到末级场效应管放大器，场效应管的负载也是镜像恒流源。R、G、B信号由场效应管漏极( TDA6101Q的(8)脚)输出，分别通过R518、R517、R516送到显像管R、G、B三阴极来显示图像。

　　IC503、IC502、IC501( TDA6101Q)的(9)脚输出反馈电压（差分级输出端），分别经R513、R509、R506送到差分级的反相输入端(3)脚，构成串联电压负反馈，使TDA6101Q输出的电压更稳定，并使输入阻抗提高。IC503、IC502、IC501三块TDA6101Q的(8)脚（场效应管漏极）分别通过C510、R514，C507、R510，C504、R507与(7)脚（场效应管栅极）相连接，这些阻容元件组成了消振网络。

　　TDA6101Q的(8)脚内部还接有串联的两个二极管，二极管负极接(6)脚（200V电源输入端）。正常工作时，二极管截止，如果显像管内部跳火，使(8)脚电压超过200V，则两个二极管导通，使场效应管的漏极电压被钳位在约200V，以防止TDA6101Q损坏。TDA6101Q的⑧脚与显像管阴极之间的电阻是这些二极管导通时的限流电阻。

　　为了更完善地保护TDA6101Q，显像管还接有放电器，当高玉因偶然的原因向其他电极放电时，可先通过放电器直接对地放电，以避免高压跳火而损坏TDA6101Q。

        2．亮平衡调整与暗平衡自动控制电路

        亮平衡调整主要是分别调节显像管三个阴极上的各基色信号的幅度，使其有适当的比例，以补偿显像管三阴极特性曲线斜率的差异。当亮平衡调好后：输入大幅度的黑白信号时，三个阴极产生相等的阴极电流，屏幕呈现纯白色，不会产生偏色。该机通过IIC总线将数据送到TDA8376，去分别调整三个“白点调整’’级的增益，从而使输入大信号时R、G、B三基色的幅度比例适当，达到亮平衡调整的目的。

　　重点提示  TDA8376亮平衡采用IIC总线调整，暗平衡则采用了自动调整电路调整，暗平衡稳定是在场消隐脉冲刚结束的四个起始行期间完成束电流检测的。

　　首先，在R、G、B输出消隐时进行检测，因为此时没有束电流，所以检测的仅是R、G、B放大器的漏电流。在接着的三行中，TDA8376从(21)、(20)、(19)脚轮流输出R、G、B束电流黑电平检测脉冲，并由IC503、IC502、IC501(TDA6101Q)的(50脚逐个将束流大小检测信息返回到TDA8376的(18)脚，并对TDA8376的(21)、(20)、(19)脚输出的R、G、B直流电平进行调整。由于每一场都进行了一次自动检测和自动调整，因此，显像管的暗平衡始终能保持在最佳状态。

　　3．关机消亮点电路
　　
　　正常工作时，+12V电压经D502向C513充电，Q501截止。在关机瞬间，+12V电压消失，C513通过Q501、D503、D504、D505向三块TDA6101Q的(3)脚放电，使显像管高电压经末级视放电路迅速泄放，从而达到关机消亮点的目的。
