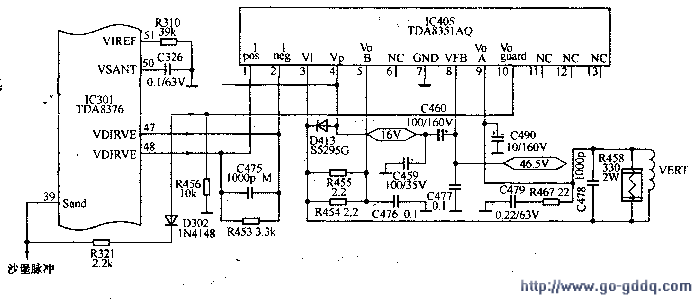

场扫描电路如下图所示。
1．场扫描小信号处理电路
TDA8376内产生的行脉冲还要送至场分频电路，在场分频电路中进行分频处理，产生场脉冲。场分频过程受场同步信号的控制，场分频电路通过对场同步信号进行计数来识别50Hz或60Hz场频，进而确定分频系数，完成分频过程。分频产生的场脉冲经锯齿波形成电路处理后转化为场锯齿波。接在(50)脚外部的电容C326为锯齿波形成电容，锯齿波形成电路产生的锯齿波电压送至场几何失真校正电路，完成场幅、场线性、场S校正度调节，再以平衡输出方式从(47)脚和(48)脚输出差动正、负场激励信号送到场输出电路。
2．场输出电路
该机以IC405( TDA8351AQ)为核心构成BTL场输出电路，TDA8351引脚功能如下表所示。
| 脚号 | 功能 | 脚号 | 功能 |
| 1 | 正相输入 | 8 | 回扫电压输入 |
| 2 | 反相输入 | 9 | 输出A |
| 3 | 反馈电压输入 | 10 | 保护电压输出 |
| 4 | 电源电压 | 11 | 空脚 |
| 5 | 输出B | 12 | 空脚 |
| 6 | 空脚 | 13 | 空脚 |
| 7 | 地 |
TDA8376的(47)、(48)脚提供差分输入信号，加到TDA8351AQ的(2)、(1)脚，由(5)、(9)脚输出场频锯齿波电流。TDA8351AQ的(10)脚为保护电压输出端，其作用是当场扫描电路出现故障时保护显像管不受损坏。在场扫描逆程期间，显像管保护电路将产生一个显像管消隐信号，使显像管束电流关断，显像管保护电流源叠加在消隐信号（沙堡脉冲）上，并加到视频信号处理电路。
