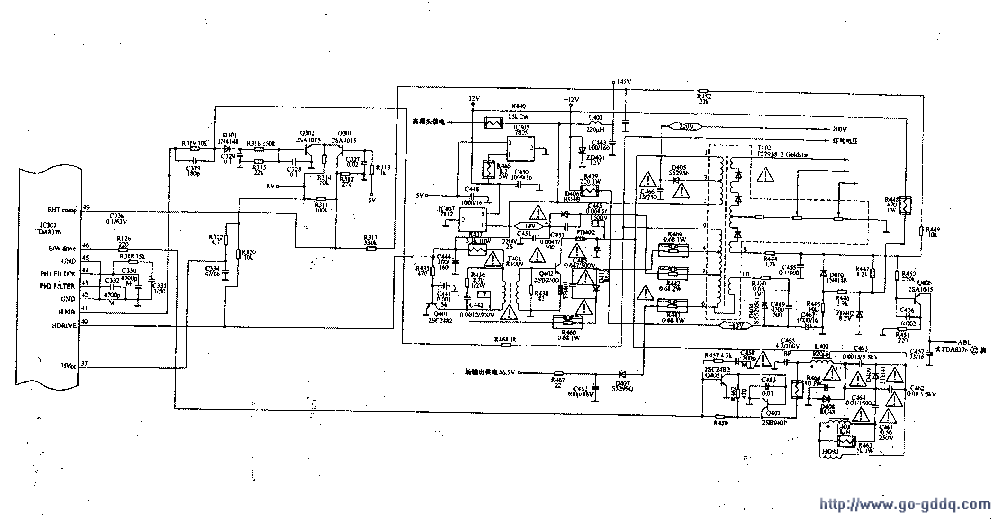

行扫描电路如下图所示。

　　1．行振荡电路
　　
　　行频的VCO振荡器全部集成在TDA8374内部，不需外接任何元件，并被来自PAL/NTSC解码器的彩色副载波（fsc）锁定，以适应工作于不同制式时行扫描频率的需要。

　　2．双AFC电路
　　
　　TDA8376内部S-VHS切换开关输出的亮度信号经同步分离后，一路送到场同步分离电路；另一路送到行AFC1鉴相器，与来自行压控振荡器的行振荡信号比较，得到与相位差成正比的误差电流，经(44)脚外接的双时间常数低通滤波器平滑为直流误差电压，用以控制行压控振荡器的频率，实现行同步。

　　行压控振荡器输出的行频脉冲经AFC1环路同步后，作为基准信号进入AFC2鉴相电路，与从(41)脚输入的行逆程脉冲进行鉴相，输出的误差电流经(43)脚的外接电容滤波，变为直流误差电压，用以改变从(40)脚输出的行激励脉冲的相位，进而调整由于图像亮度变化带来的行输出管正向导通时间的变化以及电流峰值变化造成的行逆程时间（相位）的变化，也就是使行逆程开始时间与压控振荡器输出的行频脉冲始终保持同步。

　　TDA8376的(39)脚为沙堡脉冲输出端，由TDA8376内部产生的色选通脉冲、场消隐脉冲与(41)脚输入的行逆程脉冲叠加后产生，送到IC302 (TDA4665)，IC303 (TDA8395)及画中画板的IC801 (SDA9189)、IC803 (TDA8310)，作为同步解调、副画面特技和主副画面切换时的钳位脉冲。

　　3．行输出电路
　　
　　由TDA8376的(40)脚输出的行频激励信号，加到行推动管Q401的基极，145V电源电压经R437分压，通过行推动变压器T401的初级绕组加到Q401的集电极。在行频开关脉冲激励下，行推动变压器T401的次级输出行频开关脉冲，控制行输出管Q402的导通与截止。R436、C442为阻尼元件，用于消除开关脉冲的阻尼振荡。

　　行输出管Q402为大功率三极管，D408、D409为阻尼二极管，C462、C463、04164为逆程电容，T402为行输出变压器。L403为行线性校正线圈，C461为S校正电容，可校正延伸性失真。

　　TDA8376的(49)脚为高电压跟踪／电压过载保护端，通过Q302、Q301对FBT二次电压跟踪监测。

　　4．东西枕形失真校正电路
　　
　　在TDA8376内部，场锯齿波电压还送到东西(EW)枕形失真校正电路，经其处理为场频的抛物波电压，从(46)脚输出。经Q405放大和Q407缓冲后，在C465上形成下凹的抛物波，经L402去调制行扫描锯齿波电流的波形，使行扫描电流呈上凸规律变化，从而达到了水平枕形失真校正的目的。

　　TDA8376提供了丰富的可编程垂直，水平几何失真校正方式。垂直几何失真校正包括场幅、场中心、场上下线性和场S形失真校正：水平几何失真校正包括行幅、行中心、行水平枕形、行边角、行梯形失真校正等。全部几何失真校正均由CPU通过I2C总线完成，并将校止数据存入电可擦除存储器(EEPROM)中。
