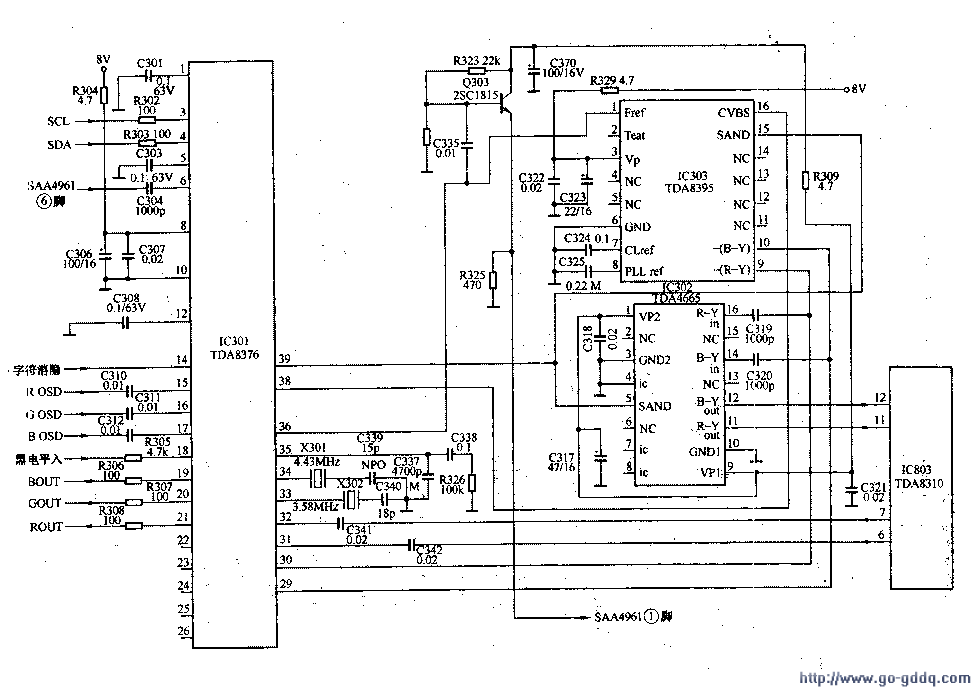

度信号处理电路如下图所示。

　　1．PAL/NTSC制解调电路
　　
　　(1)色度解调电路

      进入TDA8376的(6)脚的色度信号，经内部S-VHS开关切换后，加到PAL/NTSC解码器，在压控晶体振荡器所恢复的色副载波作用下，解调出R-Y、B-Y信号，分别由(30)、(29)脚输出。

　　在NTSC制时，色调控制电路起作用，它通过一个可变移相电路改变APC鉴相器的压控晶体振荡器输出的色副载波相位，使APC输出电压偏移，进而改变压控振荡器输出的O°/90°副载波的相位，从而改变色调。在PAL制时，因R-Y信号采用±90°逐行倒相方式传送，故采用一个半行频触发器控制的PAL开关，将90°的色副载波切换成±90°的副载波来进行K-Y解调。

　　(2)副载波恢复电路
　　
　　副载波压控振荡器主要由TDA8376的(33)、(34)脚所接晶体和内部电路构成。当接收PAL制信号时，(34)脚外接的4.43MHz晶振起振；当接收NTSC制信号时，(33)脚外接的3.58MHz晶振起振。这可由I2C总线进行控制。在PLL环路中，将来自S-VHS切换开关的色度信号中的色同步信号取出，并作为基准信号送到APC鉴相器，与来自压控晶体振荡器的经900移相的色副载波信号进行比较。鉴相后产生的误差电流经(35)脚外接的滤波器变为直流误差电压，用来控制压控晶体振荡器，使其频率和相位与色同步信号同步。

　　2.SECAM制解调电路
　　
　　TDA8376和SECAM制式解码器IC303 (TDA8395)配合，还可完成SECAM制的解码。

　　TDA8395是一自动校准、全集成化的免调式SECAM制解码集成电路。TDA8395的引脚功能见第4章有关内容。

　　在SECAM制下，来自TDA8376的(38)脚的CVBS信号加到TDA8395的(16)脚，在TDA8395内部，SECAM制CVBS信号经ACC放大、钟形滤波，得到的色度信号经PLL调频解调、去加重等处理后，产生R-Y，B-Y信号并分别从(9)、(10)脚输出，进入TDA4665的(16)、(14)脚。

　　TDA8395在场回扫期间，使用(1)脚输入的4.43MHz基准副载波（来自TDA8376的(36)脚）自动校准钟形滤波器和PLL解调器的基准频率，而TDA8376的(7)、(8)脚分别外接钟形滤波器和PLL解调器的调谐滤波电容。TDA8395的(15)脚是沙堡脉冲输入端，用来产生回扫定时信号和提供识别电路的时钟信号。

　　3．延时电路
　　
　　TDA8376解调出的PAL/NTSC制的R-Y、B-Y色差信号或TDA8395解调出的SECAM制的R-Y、B-Y色差信号输入到1行延迟线IC302 (TDA4665)的(16)、(14)脚。色差信号延迟1行时间后，经取样／保持和低通滤波，去除时钟信号的干扰后，送到内部加法器。

　　由加法器输出的R-Y和B-Y信号，再经各自的输出放大器放大后，分别从TDA4665的(11)、(12)脚输出，进入画中画电路板IC803 (TDA8310)的(11)、(12)脚，经插入副画面处理后的色差信号由TDA8310的(7)、(6)脚输出，加到TDA8376的(32)、(31)脚，进入G-Y矩阵电路。

　　在G-Y矩阵电路中，由G-Y矩阵恢复出彩色信号传送中未被传送的G-Y色差信号。R-Y、B-Y和G-Y信号与TDA8376(27)脚输入的亮度信号一起，送到RGB切换开关和矩阵电路。

　　4．RGB矩阵及输入切换电路
　　
