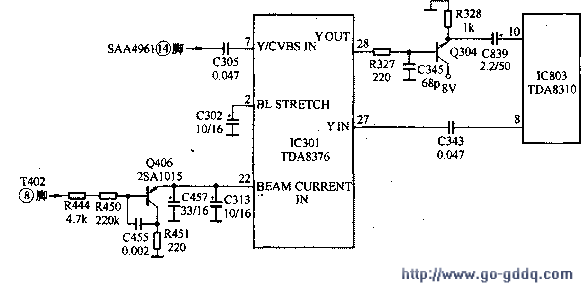

亮度信号处理电路如下图所示。

　　从TDA8376的(7)脚输入的亮度信号经内部S-VHS开关切换后，分三路输出，一路加到视频识别电路；另一路送到同步分离电路；第三路送到色度信号陷波和亮度信号延迟电路，再经高频校正电路滤除亮度信号中的高频干扰后，从TDA8376的(28)输出，由Q304缓冲后去画中画处理电路IC803 (TDA8310)的(10)脚。经插入副画面处理后的亮度信号由TDA8310的(8)脚输出，加到TDA8376的(27)脚，进入TDA8376内部的黑电平延伸电路，经黑电平延伸处理，从而提高图像的对比度。此后，亮度信号送往RGB切换开关和基色矩阵电路，和三色差信号一起产生RGB三基色信号。

　　TDA8376的(2)脚外接黑电平峰值保持电容C302，对亮度信号中的黑电平进行峰值检测。TDA8376的(22)脚为束电流检测输入端，当屏幕过亮时，束电流增大，Q406导通量增大，导致TDA8376的(22)脚电压降低，从而抑制RGB矩阵的输出电流，达到了自动亮度控制的目的。
