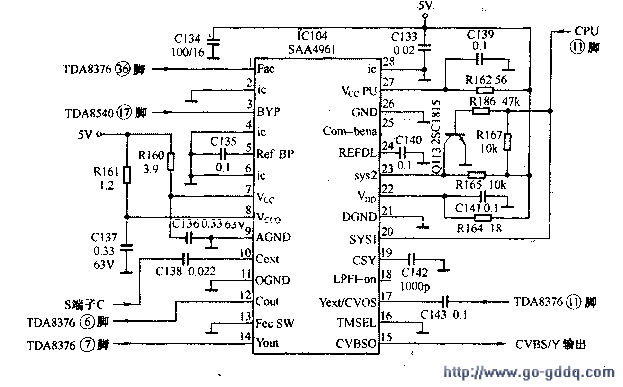

Y/C分离电路以PAL/NTSC数字梳状滤波器IC104 (SAA4961)为核心构成，电路如下图所示。SAA4961引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 副载波输入 | 0 | 15 | CVBS或Y信号输出 | 1.9 |
| 2 | 内部连接（外部接地） | 0 | 16 | 内部连接（外部接地） | O |
| 3 | 直通模式控制 | 0/4.9 | 17 | CVBS或外接Y输入 | 1.5 |
| 4 | 内部连接（外部接地） | 0 | 18 | 带通滤波器 | 4,7 |
| 5 | 去耦电容 | 1.2 | 19 | 存储电容 | 1.8 |
| 6 | 内部连接（外部接地） | O | 20 | 制式选择1 | O |
| 7 | 电源供电 | 5 | 21 | 数字部分接地 | 0 |
| 8 | 模拟部分缓冲寄存器 | 5 | 22 | 数字部分电源电压 | 5 |
| 9 | 模拟部分接地 | 0 | 23 | 制式选择2 | 5 |
| 10 | 外部色度信号输入 | 1.1 | 24 | 去耦电容 | 1.2 |
| 1l | 输出缓冲寄存器接地 | O | 25 | 输入/输出控制 | 5 |
| 12 | 色度信号输出 | 1.3 | 26 | 模拟锁相环部分接地 | O |
| 13 | 副载波选择切换 | O | 27 | 模拟锁相环电源电压 | 5 |
| 14 | 亮度信号输出 | 1.9 | 28 | 内部连接（外部接地） | O |
从视频AV/TV切换电路TDA8540的(16)脚输出的视频信号加到IC301 (TDA8376)的(9)脚输出，加到SAA4961的(17)脚。经SAA4961内部处理后，分离出的亮度Y信号从SAA4961 的(14)脚输出，加到TDA8376的(7)脚；分离出的色度C信号从SAA4961的(12)脚输出，加到TDA8376的(6)脚。
另外，当从S端子接收信号时，S端子输出的色度C信号加到SAA4961的(10)脚；S端子的亮度Y信号则加到TDA8376的(13)脚，经TDA8376内部CVBS开关、S-VHS开关切换，从TDA8376的(11)脚输出，加到SAA4961的(17)脚。经IIC总线控制，亮度和色度信号分别从SAA4961的(14)、(12)脚输出。
提示与引导 当接收NTSC-M制信号时，CPU的(11)脚输出高电平，一方面加到SAA4961的(20)脚；另一方面控制Q113导通，使SAA4961的(23)脚为低电平。此时SAA4961工作在NTSC-M制式，对(17)脚输入的NTSC-M制信号进行Y/C分离。
