一、卡拉OK电路

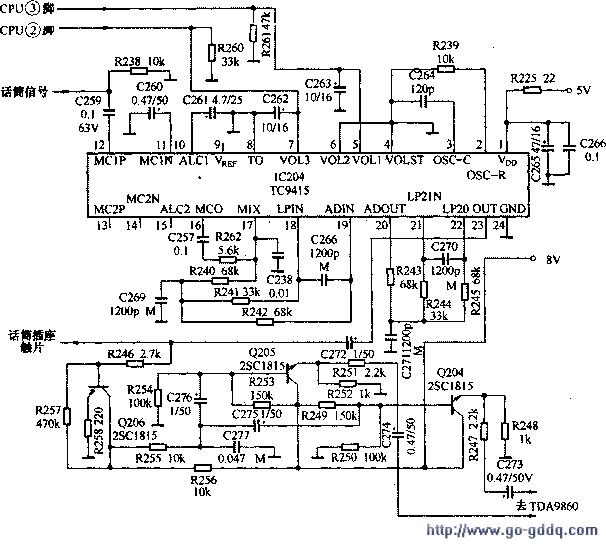

卡拉OK电路以IC204 (TC9415)为核心构成，电路如下图所示。
TC9415将话筒放大器与数字延时混响电路集成在一起，其内部包含A/D变换器、 D/A变换器、延迟用存储器、低通滤波器、自动电平控制电路（ALC）和话筒放大器，TC9415引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 电源 | 5 | 13 | 话筒2输入 | 2,3 |
| 2 | 时钟振荡器外接电阻 | 1.6 | 14 | 滤波 | 2.5 |
| 3 | 时钟振荡器外接电容 | 1,8 | 15 | 自动电平控制(ALC2) | 2.2 |
| 4 | 音量控制功能选择 | 4.6 | 16 | 混合放大输出 | 2.5 |
| 5 | 音量控制1 | 5 | 17 | 混合输入 | 2.4 |
| 6 | 音量控制2 | O | 18 | 低通滤波输入 | 2.5 |
| 7 | 音量控制3 | 0 | 19 | A/D转换输入 | 2.5 |
| 8 | 测试 | O | 20 | D/A变换输出 | 2.5 |
| 9 | 基准电压 | 2.5 | 21 | 低通滤波2输入 | 2,5 |
| lO | 自动电平控制(ALC1) | 2.2 | 22 | 低通滤波2输出 | 2.5 |
| 11 | 滤波 | 2.5 | 23 | 混响输出 | 2.5 |
| 12 | 话筒1输入 | 2.3 | 24 | 地 | 0 |
由话筒插口( MIC)输入的话筒音频信号由C259耦合到TC9415的(12)脚，经限幅放大和音量控制后，从TC9415的(16)脚输出，一路经C257、R262加到TC9415的(17)脚，作为直通信号；另一路经低通滤波后输入到TC9415的(18)脚，作为延时信号。延时信号送至TC9415内部模，数( A/D)转换电路，将模拟信号转换为数字信号后送至随机存储器(RAM)进行延迟处理，处理后的数宁音频信号通过D/A（数／模）转换电路转换为模拟音频信号，从TC9415的(21)脚输出，经低通滤波后加到TC9415的(22)脚。最后，延时后的音频信号和直通信号混合后从TC9415的(23)脚输出，经Q206放大和Q204、Q205缓冲后，从Q204、Q205的发射极输出，再与音频AV/TV切换电路TEA6430的(13)、(14)脚输出的音频信号混合后去音频处理电路IC401 (TDA9860)。
TC9415的(2)、(3)脚外接RC振荡元件，为TC9415内的A/D、D/A转换电路提供时钟、信号。
TC9415的(7)脚为音量控制端，由CPU的(2)脚控制，用以控制卡拉OK音频信号的大小；TC9415的(5)脚为卡拉OK混响控制端，由CPU的(3)脚控制，用以控制卡拉OK音频信号的延迟量。
