电动吸引器时基电路/光耦控制电路
来源:本站整理  作者:佚名  2011-01-11 10:19:20

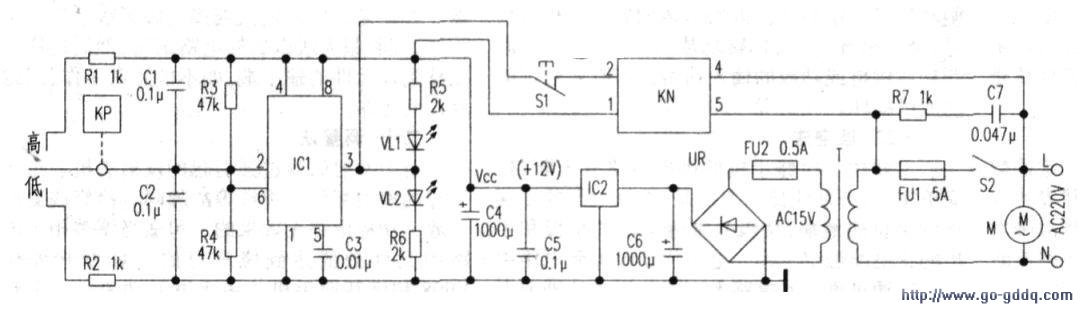

  电路如图所示。图中组成负压检测电路;KN为光耦可控硅等组成控制执行电路。

  接通电源开关S2→交流220V电压经电源变压器T降压→整流桥堆UR整流→电容C6滤波→三端稳压块IC2稳压后。主要为双稳态电路提供+12V工作电压(VCC)。刚接通S2时,负压瓶内的气体为常态。压力继电器KP的动触头(中)与上限触头(高)接“通→555时基集成块IC1的(2)脚和(6)脚为高电平(高于2/3 VCC)→(3)脚输出低电平→固态继电器KN内部的输出电路接通一真空泵电动机M通电运转,同时指示灯VL1点亮。

  随着负压的不断增加。KP的动触头与上限触头断开→ICI(2)脚和(6)脚电压为1/2 VCC→(3)脚输出仍维持低电平。当负压瓶内负压达到一定值时→KP的动触头与下限触头(低)接通→IC1(2)脚和(6)脚变为低电平(低于1/3 VCC)→(3)脚输出高电平→KN内部的输出电路断开→M断电停止,同时VL2点亮→VL1熄灭。

  当吸引器的不断使用使负压瓶内的负压减小时一KP的动触头与下限触头断开→KP的动触头与上限触头再接通→重复上述。

  sl为手动控制按钮,在自动吸引时。随时都可以按下s1停止吸引;松开sl后继续吸引。
