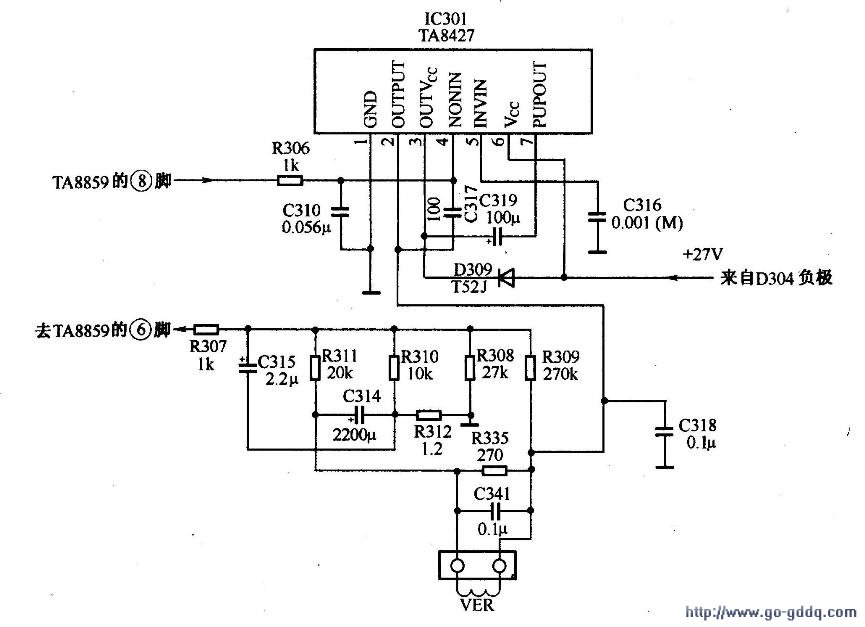

场扫描电路如下图所示。

　　1.场扫描小信号处理电路
　　
　　在NN5199 （NN5198）内部，场分频电路对行分频电路提供的行脉冲进行分频，产生场频脉冲，由同步分离电路分离出的场同步脉冲对场分频电路进行复位，使其产生的场激励脉冲与场同步脉冲严格同步。这样既省去了场振荡器，也不必设置场同步调节电位器。经严格同步的场频脉冲，通过缓冲放大后，从NN5199 （NN5198）的（46）脚输出，经R301、R302加到TA8859的（13）脚，由内部锯齿波形成电路形成场频锯齿波，从TA8859的（8）脚输出，加到场输出电路IC301 (TA8427)的(4)脚。

　　由于场同步脉冲作为计数分频电路的复位脉冲，计数分频电路末级输出脉冲的频率严格等于场同步脉冲的频率，并被场同步脉冲同步，所以当场同步脉冲为50Hz时，输出50Hz场频激励信号；场同步脉冲为60Hz时，输出60Hz场频激励信号，实现了50/60Hz自动转换。

　　2.场输出电路
　　
　　场输出电路由IC301 （TA8427）为核心构成。TA8427引脚功能见本书第1章有关内容。

　　由TA8859的（8）脚输出的场频锯齿波电压送至TA8427的（4）脚，经内部场激励放大和功率放大后，从（2）脚输出，并送入场偏转线圈。TA8427的（2）脚与（4）脚之间所接的电容C317用以防止高频寄生振荡，改善电路性能。（5）脚外接的电容C316起相位补偿作用。R312为场扫描负反馈电阻，将R312两端的电压再作微分处理，得到负反馈电压波形，经R310、C315、R307加到TA8859的（6）脚，以改善场线性。

　　为了提高效率，在场扫描逆程采用较高的电压供电，而在占90%以上时间的正程扫描时间内采用低电压供电。场扫描正程和逆程采用不同的供电方式，称之为自举升压或泵电源。

　　工作过程是：在场扫描正程期间，行输出电路产生的27V电源经D309对C319充电，C319上充有近27V的电压；在场逆程期间，（7）脚输出一幅度约等于电源电压的场逆程脉冲，加到C319的负端，与27V电源电压叠加，使（3）脚供电电压上升为54V。由于采用了泵电源电路，降低了电路损耗，缩短了场逆程时间，提高了场逆程反峰电压幅度，改善了场扫描电路的消隐效果。
