创维5N10机芯彩电末级视放电路工作原理
来源:本站整理  作者:佚名  2011-01-12 07:37:42

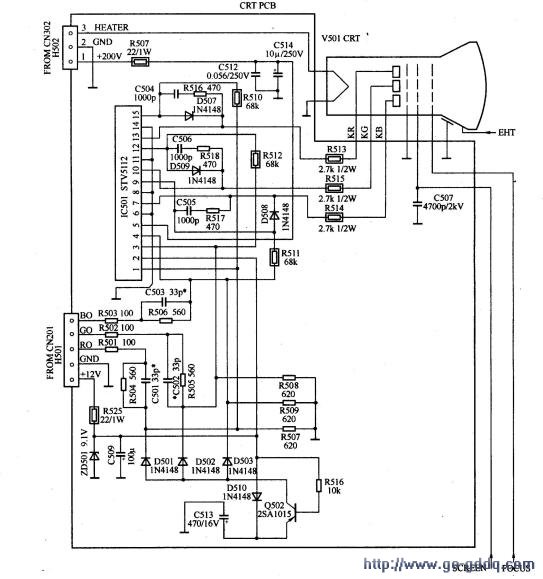

  末级视放电路如下图所示。

  彩色电视机末级视频放大器的主要任务是放大R、G、B三基色信号,并完成高增益、宽频带放大任务。彩色显像管属于高输入阻抗的电压驱动器件,它要求高激励电压才能获得高亮度、高对比度图像。由于图像清晰度与视频信号带宽成正比,因此要获得高清晰度图像,视频放大器必须是宽频带放大器。

  该机末级视放电路采用IC501 (STV5112)完成R、G、B三基色放大,STV5112包括R、 G、B三路视频放大器,它可以直接激励彩色显像管的三个阴极,并具有抗打火保护功能。

  STV5112引脚功能如下表所示。

脚号 名称 功能说明 脚号 名称 功能说明
1 R-IN 红基色信号输入 9 B-F 蓝基色反馈输出
2 VCC +12V低压供电 10 G-OUT 绿基色驱动输出
3 G-IN 绿基色信号输入 11 G-C 接地
4 B-IN 蓝基色信号输入 12 G-F 绿基色反馈输出
5 Vcc2 +200V高压供电 13 R-OUT 红基色驱动输出
6 B-C 接地 14 R-C 接地
7 B-OUT 蓝基色驱动输出 15 R-F 红基色反馈输出
8 GND8 接地

  1.视频放大电路

  从NN5199( NN5198)的⑩、⑩、@脚输出的R、G、B三基色信号,经阻容元件耦合后,加到STV5112的①、③、④脚,经内部视频放大后,从⑩、⑩、⑦脚输出,加到彩色显像管的R、G、B阴极。@、@、@脚为反馈输出端,经外电路反馈到R、G、B三基色信号输入端①、③、④脚,其中直流负反馈稳定视频放大器的直流工作点,交流负反馈可以展宽高电平视频放大器的视频带宽。三路视频放大器的带宽为8MHz。

  2.关机消亮点电路

  0502、D510、C513组成消亮点电路。开机时,12V电压经R525、D510给C513充电,此时0502截止,对末级视放电路无影响;关机时,12V电压消失,C513上的电压经0502故电,使0502导通,0502集电极电压经D501、D502、D503加到STV5112的①、③、④脚,瞬间将彩色显像管R、G、B三枪阴极接地,柬电流加大,高压电容迅速泄放,达到了消除关机亮点的目的。
