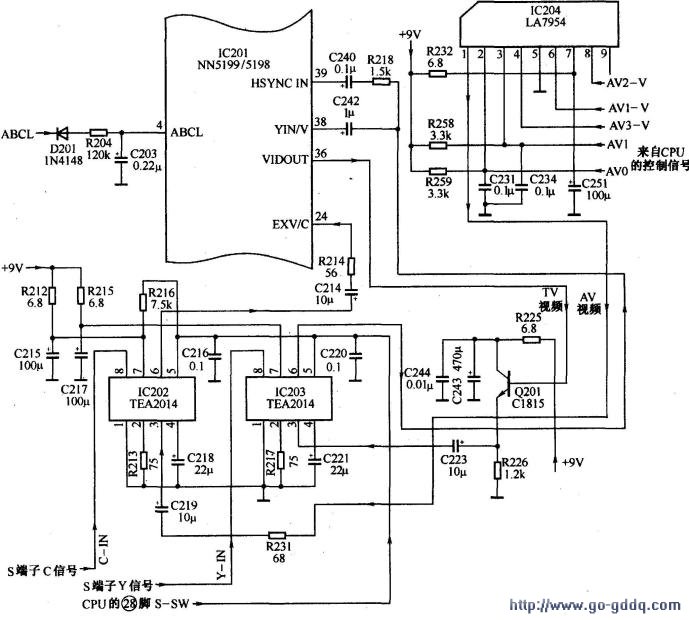

视频切换和亮度信号处理电路如下图所示。
1.视频切换电路视
频切换电路主要由IC202 （TEA2014）、IC203（TEA2014）、IC204 （LA7954）为核心构成，其中，IC204 （LA7954）主要用于AVI、AV2、AV3三路AV视频信号的切换，IC203 （TEA2014）主要用于S端子Y信号和TV视频信号的切换，IC202（ TEA2014）主要用于S端子C信号和IC204（ LA7954）输出的AV视频信号的切换。

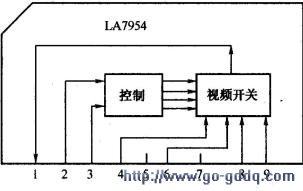

（1） AVl/AV2/AV3视频信号的切换AVl/AV2/AV3视频信号的切换由IC204（ LA7954）完成，LA7954内部电路框图如右图所示，引脚功能如下表所示。
| 脚号 | 引脚名 | 功能 | 脚号 | 引脚名 | 功能 |
| 1 | VIDEOOUT | 切换后的AV视频输出 | 6 | VIN1 | AV1视频输入 |
| 2 | A | 控制A | 7 | VCC | 电源 |
| 3 | B | 控制B | 8 | VIN2 | AV2视频输入 |
| 4 | VIN3 | AV3视频输入 | 9 | VIN4 | AV4视频输入，未用 |
| 5 | GND | 地 |
LA7954的（6）脚为AV1视频信号输入端，（8）脚为AV2视频信号输入端，（4）脚为AV3视频信号输入端，经内部视频开关切换后，从（1）脚输出切换后的AV视频信号，加到IC202（TEA2014）的（3）脚。
LA7954的（2）、（3）脚为切换控制端，由CPU的（5）、（6）脚输出的AV0、AV1控制信号经Q005、Q006倒相后进行控制。控制逻辑真值表如下表所示。
| LA7954的控制脚 | LA7954的输入脚 | LA7954的输出脚 | ||||
| (2)脚 | (3)脚 | (4)脚（AV3视频） | (6)脚(AV1视频) | (8)脚（AV2视频） | (9)脚（AV4视频，未用） | (1)脚 |
| H | H | 通 | 不通 | 不通 | 不通 | 输出AV3视频 |
| L | H | 不通 | 通 | 不通 | 不通 | 输出AV1视频 |
| H | L | 不通 | 不通 | 通 | 不通 | 输出AV2视频 |
| L | L | 不通 | 不通 | 不通 | 通 | 输出AV4视频（未用） |
