（2） AV视频和S端子C信号的切换
　　

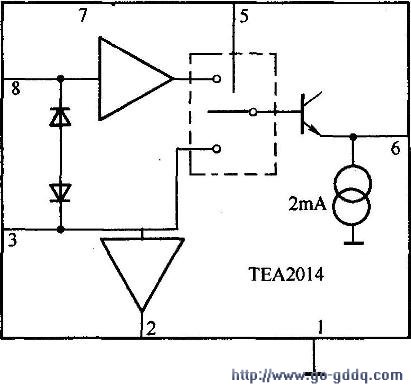

　　AV视频和S端子C信号的切换由IC202（ TEA2014）完成，IC202 （TEA2014）内部电路框图如下图所示，引脚功能如下表所示。

　　IC202 （TEA2014）的（3）脚为AV视频信号输入端，来自LA7954的（1）脚，IC202 （TEA2014）的（8）脚为S端子C信号输入端，经切换后的信号从（6）脚输出，加到NN5199（NN5198）的（24）脚。

　　IC202 （TEA2014）的（5）脚为控制端，由CPU的（28）脚输出的信号经Q002倒相后进行控制。当CPU的（28）脚输出高电平时，经Q002倒相后变为低电平，加到IC202（TEA2014）的（5）脚，（3）脚输入的AV视频信号经内部切换后从（6）脚输出；若CPU的（28）脚输出低电平，则经Q002倒相后变为高电平加到IC202（TEA2014）的（5）脚，控制（8）脚输入的S端子C信号从（6）脚输出。

　　（3） TV视频和S端子Y信号的切换
　　
　　TV视频和S端子Y信号的切换由IC203 （TEA2014）完成，IC203 （TEA2014）引脚功能如下表所示。

　　来自NN5199（NN5198）（36）脚输出的TV视频信号经Q201缓冲后，加到IC203（ TEA2014）的（3）脚，IC203 （TEA2014）的（8）脚为S端子Y信号输入端，经切换后的信号从（6）脚输出，加到NN5199 （NN5198）的（38）脚。

　　IC203 （TEA2014）的（5）脚为控制端，由CPU的（28）脚输出的信号经Q002倒相后进行控制。当CPU的（28）脚输出高电平时，经Q002倒相后变为低电平，加到IC203 （TEA2014）的（5）脚，（3）脚输入的TV视频信号经内部切换后从（6）脚输出；若CPU的（28）脚输出低电平，则经Q002倒相后变为高电平，加到IC203 （TEA2014）的（5）脚，控制（8）脚输入的S端子Y信号从（6）脚输出。

　　2.亮度信号处理电路
　　
　　从NN5199 （NN5198）的（24）脚输入的AV视频/S端子C信号或从（38）脚输入的TV视频/S端子Y信号，经内部电路切换后，取出亮度或视频信号送到亮度信号处理电路。

　　在亮度信号通道中，视频信号经钳位和色度陷波器，滤除视频信号中的色度信号，亮度信号再经亮度延迟线、清晰度控制、黑电平延伸、消隐钳位、亮度控制、对比度控制等处理后，送到R、G、B三基色矩阵电路。

　　NN5199 （NN5198）的（4）脚为自动束电流限制输入端，以便进行ACL、ABL控制，当屏幕亮度增大时，束电流增大，ABCL控制电压降低，控制D201导通，使NN5199 （NN5198）的（4）脚电压降低，屏幕亮度、对比度下降，起到束电流限制的作用。
