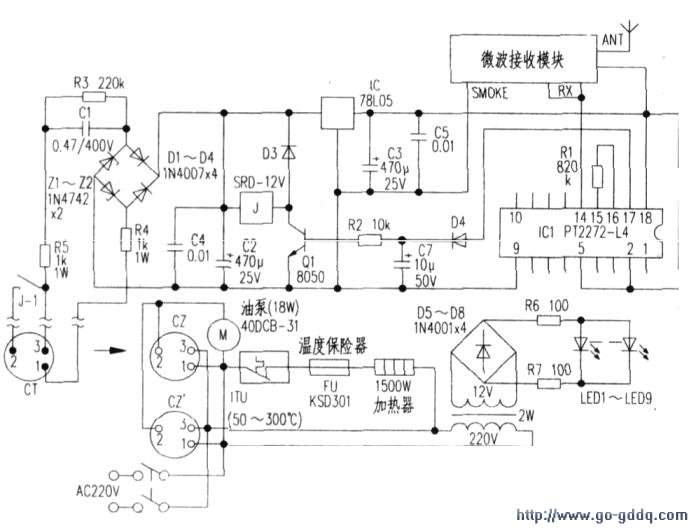

电路原理：该烟雾机实测电路如下图所示。由主机电路通过机壳上两只“卡浓”插座z（二者完全并联）与一只设在机外的遥控接收控制器电路组成。使用时按照规范应提前将烟雾机通电，进行三分钟以上时间的预热。

　　即先接通电源控制开关K.使220V电压经温控器ITU与温度保险器FU.为机内1500W加热器供电。由常温加热至设定温度时，设在加热器内的温控器探头会将热量变换成压力变化，推动内部的一只静态常闭开关触点断开。以中止加热。若温度降下。则受温控器感温控制。又将再次进行加热。而使其保持于恒温状态。

　　亦称待机状态。

　　待机中当需喷雾时。操控员按下手持的一只烟雾机专用微波遥控器按键来启动。此时，微波发射信号被图1电路中的微波接收模块电路接收、处理并输出信号至解码集成电路IC1（14）脚；再在IC1内完成解码处理。之后，输出信号转换为高电平脉冲，由IC1（17）脚输出，又经D4、C7整形后，变为平滑直流控制电压供给Q1管以偏置。其c-e极导通随即使继电器J吸合。触点J—1接通，把卡浓头接口上的（2）脚与（3）脚连通，从而为主机内的一只小型油泵M接通工作电源而进入运转：

　　于是，贮存在烟雾机贮油桶内的烟油就通过油管被油泵吸出。并注入加热器之中。烟油受热迅速气化，以烟雾状从机器前端的喷嘴喷出。形成弥漫场内的烟雾效果。喷发持续数秒时间后，控制者释放遥控器按键。油泵亦停止工作。但只有加热部分依然延续保持其恒温工作形态。静待下次的喷烟操作。

　　该烟雾机机外控制器的工作电源是由R3一R5、C1等元件限流降压后。再由Z1、Z2、D1、D2以限压式桥式整流。C2、c4滤波后提供。为提高控制电路稳定性。电路前端的接收模块与解码IC1，又通过稳压IC2（78L05）稳压供电。

　　在机壳前面板上装设了一个由九只“七彩”自闪烁LED管组成的发光盘。既作装饰又作待机指示。其供电由主机内一只专设的2W小型220W12V变压器经D5-D8及R6、R7整流限流后供应。
