三、音效处理理电路
音效处理电路如下图所示。
音效处理电路以QG01（TA1216AN）为核心构成。TA1216AN引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | L+R信号输入 | 5 | 16 | 数据线（IIC总线） | 4.9 |
| 2 | 低通滤波1 | 5.3 | 17 | 时钟线（IIC总线） | 4.9 |
| 3 | 低通滤波2 | 5.5 | 18 | D/A变换输出 | 3.4 |
| 4 | 低通滤波3 | 5.6 | 19 | D/A变换输出 | 1.6 |
| 5 | D/A变换输出（W电平控制） | 1.8 | 20 | D/A变换输出 | 3.4 |
| 6 | 偏置 | 5.4 | 21 | L路音频信号输出 | 4.4 |
| 7 | 地 | 0 | 22 | R路音频信号输出 | 4.4 |
| 8 | 重低音信号输出 | 4.4 | 23 | 低通滤波(R) | 4.8 |
| 9 | 电压控制输入l | 0.2 | 24 | 电源+9V输入 | 9.2 |
| 10 | 电压控制输入2 | 0.2 | 25 | 高通滤波(R) | 5,1 |
| 11 | 重低音补偿 | 4.4 | 26 | 音频信号输入(R) | 4.6 |
| 12 | 输入／输出口 | 3.1 | 27 | D/A变换输出 | 3.2 |
| 13 | 输入／输出口 | O | 28 | 低通滤波(L) | 4.8 |
| 14 | 输入／输出口 | 0 | 29 | 高通滤波(L) | 5.1 |
| 15 | 输入／输出口 | 5.1 | 30 | 音频信号输入(L) | 4.6 |
从M65839SP的（29）脚输出的演唱信号送至双运算放大电路QK23 （LM358N）的两个反相输入端（2）、（6）脚；从TC4052BP的（3）、（13）脚输出的伴音（伴奏）信号送到QK23 （LM358N）的两个同相输入端（3）、（5）脚。伴奏声和演唱声在QK23中混合放大后，从（1）、（7）脚分别输出L、R卡拉OK音频信号，分两路送至音效处理电路TA1216AN。第一路输入到TA1216AN的（26）、（30）脚，在TA1216AN内部进行音量、高/低音、平衡控制及环绕声处理后，分别从TA1216AN的（21）、（22）脚输出，送至音频功放Q670 （TA8256）的（2）、（4）脚。第二路R、L卡拉OK音频信号混合相加成（L+R）后，加到TA1216AN的（1）脚，经低通滤波器取出低频成分，经重低音处理和重低音音量调节后，从TA1216AN的（8）脚输出重低音信号，送至音频功放TA8256的（1）脚。
提示与引导TA1216AN对音频信号的处理均在IIC总线控制下进行。另外，TA1216AN还可把IIC总线控制信号译码成一些高/低电平，从（12）、（13）、（14）、（15）脚输出，去对相关电路进行控制。其中，TA1216AN的（12）脚输出的高/低电平用于卡拉 OK“ON/OFF”控制；TA1216AN的（13）、（14）脚输出的高／低电平用于控制QK20（TC4052BP）的（9）、（10）脚；TA1216AN的（15）脚输出的电平，用于蓝背景静噪控制。电视机无信号时，（15）脚输出高电平，该电平加到Q210的基极，使其饱和导通，Q211随之饱和导通，使AV/TV切换开关集成电路TA1218N的（36）脚输出的亮度信号被电容C220旁路到地，使TA1222无亮度信号输入，可避免图像通道噪声信号对光栅蓝背景的干扰，以得到纯净的蓝背景光栅。
四、音频功放电路

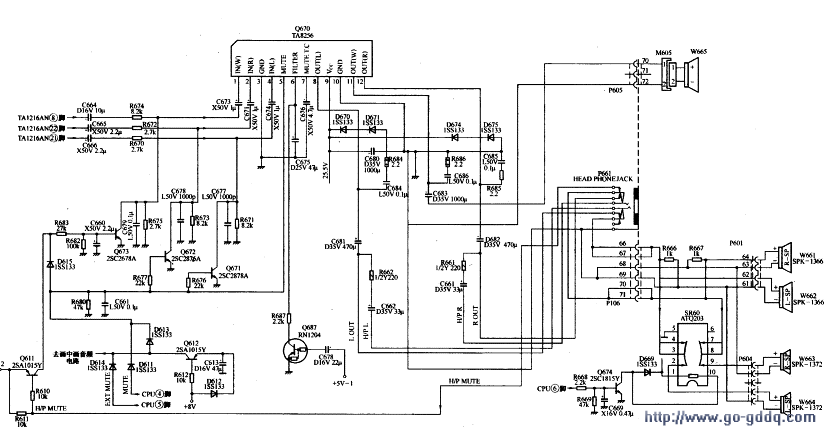

音频功放电路如下图所示。
音频功放电路以Q670 （TA8256）为核心构成，TA8256内部由三个独立的功率放大器组成，分别对R、L音频信号和重低音信号（W）进行功率放大，其引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| 1 | 重低音信号输入 | 2 | 7 | 静音 | 2 |
| 2 | R音频信号输入 | 2 | 8 | L音频信号输出 | 13.5 |
| 3 | 地 | 0 | 9 | 电源输入 | 27 |
| 4 | L音频信号输入 | 2 | 10 | 地 | 0 |
| 5 | 静音控制 | 3.8 | 11 | 重低音输出 | 13.5 |
| 6 | 滤波电容外接 | 8.7 | 12 | R音频信号输出 | 13.5 |
从TA8256的（1）、（2）、（4）脚输入的重低音信号和R、L声道音频信号，经Q670内部的功率放大器放大后，分别从（11）、（12）、（8）脚输出。（11）脚输出的重低音信号直接送至重低音扬声器。（8）脚输出的L声道音频信号分成两路：一路直接送至主伴音扬声器；另一路送往飞扬扬声器控制开关电路SR60 （ATQ203）的（3）、（4）脚。（12）脚输出的R声道信号也分成两路：一路直接送至主伴音扬声器；另一路送往飞扬扬声器控制开关电路SR60的（7）、（8）脚。ATQ203的作用是控制输往飞扬扬声器W663、W664的音频信号通路的通断。飞扬扬声器控制开关电路的工作状态由CPU的（6）脚进行控制，当工作在飞扬扬声器接通状态时，CPU的（6）脚输出高电平，Q674导通，ATQ203内部的音频信号通道电路接通。ATQ203引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 电压(V) | 脚号 | 功能 | 电压(V) |
| l | 电源输入端 | 12 | 6 | 空脚 | 0 |
| 2 | 输出端(R) | 0 | 7、8 | 输入端(R) | 0 |
| 3、4 | 输入端(L) | 0 | 9 | 输出端(L) | 0 |
| 5 | 地 | 0 | 10 | 控制端 | 0 |
五、静音控制电路
静音电路主要由Q671、Q672、Q673、Q612、Q611等组成，包括遥控静音、无信号静音、关机静音、调整电视机状态静音和使用耳塞静音。
遥控静音时，CPU的（4）脚输出SV高电平，经D611等加到Q671、Q672、Q673的基极，使它们均处于饱和导通状态，使TA1216AN的（22）、（21）、（8）脚输出的音频信号被Q671、Q672、Q673旁路到地，达到了静音的目的。
调整电视机工作状态瞬间，CPU的（5）脚输出高电平，经D614等加到晶体管Q671、Q672、Q673的基极，使它们均处于饱和导通状态，达到了静音的目的。
由于耳塞拾取的是功率放大集成电路TA8256输出的R、L声道音频信号，因此使用耳塞时，必须对重低音信号通道进行静音。使用耳塞时，耳塞插头接入耳塞接口，使Q611饱和导通，进而使Q673饱和导通，此时TA1216AN的（8）脚输往功放TA8256的（1）脚的重低音信号被Q673旁路到地，实现了重低音静音的目的。
关机静音电路是为避免关机瞬间扬声器中出现噪声而设计的。电视机正常工作时，+8V电压通过D612向C613充电，同时+8V电压通过R612加到Q612基极，使其基极电压高于发射极电压而截止。关机瞬间，+8V电压迅速下降，由于D612的隔离，电容C613上充得的电压加到Q612的发射极，使Q612迅速饱和导通。Q612导通后，C613上的电压通过Q612的e-c极、D613加到Q671、Q672、Q673的基极，使它们随之饱和导通，将TA1216AN的（22）、（21）、（8）脚输出的音频信号旁路到地，达到了关机静音的目的。
