在主开关电源输出12V电压正常的情况下，DC/DC直流变换电路直接决定着液晶显示器的正常工作与否。
DC/DC变换电路的一般规律是：若没有5V电压，显示器开机后无显示，一般情况下，电源指示灯也不亮；若5V电压不稳定，会发生无规律地死机或者“花屏”现象。若没有3.3V电压，会发生“白屏”现象，或者先出现“白屏”、“彩条屏”后立即变为“黑屏”，而指示灯也由绿色变为橙色。
DC/DC变换电路出问题后，比较容易检修。若查到某个DC/DC变换器没有输出，可测量其输入电压。若输入电压正常，则检查负载和控制端，若都正常，则为DC/DC变换器本身损坏。

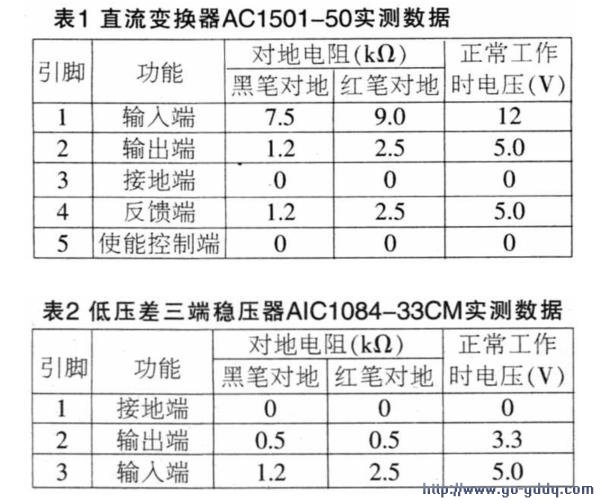

在实际维修中，还可测量DC/DC变换器各引脚的电阻值和电压值与正常值相对照，从而判断故障部位。表1和表2给出了在七喜（HEDY）17英寸液晶显示器HL1704上实测的两个DC/DC变换器的有关数据，可供参考。
