HDP2902G机芯采用海信自主研发芯片HISENSEVPEIX进行行场格式变频运算处理，海信称此机芯为“信芯机芯”。信芯机芯现在有两个版本：一是比较早采用Hisense-DTV-005掩模的CPU，行场激励及RGB视放电路采用TDA9332H。其特点是10801/60信号及逐行DVD信号的行、场同步信号直接通过74HC157切换后直接进入TDA9332H，该变频板的板号为RAAG7.820.609。第二个版本采用HISENSE-DTV-006掩膜的CPU，行、场激励及RGB视放电路采用OM8380H。其特点是所有的行、场同步信号都需要进行HISENSEVPEIX处理。该变频板的板号为RSAG7.820.768。
信芯机芯的派生机有HDP2902G、HDP3419CH、HDP2967HDTV2877、HDP2966HDP2978CHHDTV3277CH、HDTV3278CH、HDP2968CH、HDP2978M、HDP2919CH。
主要IC功能：HISENSEVPEIX芯片：行、场格式变频处理，同时还兼有D/A变换。MST9883B-C-LF:VGA，高清信号的ADC处理。CU257C:YPbPr、VGA切换开关。
TDA9332H/OM8380H：行场振荡电路处理、OSD的字符输入、RGB预视放、ABL、EHT电路处理、亮度／色度／对比度调整。HISENSEDTV-005/6:本机CPU。SDRAM：为HISENSEVPEIX芯片提供暂存数据的运算空间。TVP5147:TV-Video、AV-Video的ADC处理、一路Video输出等。
TDA7439：通过SDA、SCL总线对YCbCr/YPbPr/AVl/AV2/TV音频信号切换及音效处理和音量控制。TDA7497：伴音功放集成IC。74HC157:行场同步信号切换芯片，在RSAG7.820.768变频板中未用。

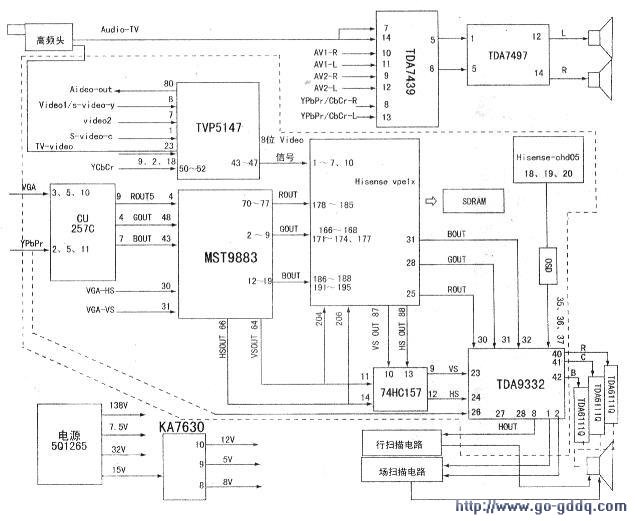

整机信号流程（见附图）：本机采用频率调谐中放一体化高频头。普通信号流程为TV-Video信号直接送至TVP5147的（23）脚，先和Videol、S-Video-Y、Vdie02进行切换，然后在TVP5147内部进行解码及ADC处理，从（50）~（52）、（43）～（47）脚输出8位的数字Video信号，送往HISENSEVPEIX芯片（1）～（7）、（10）脚进行行场格式及DAC处理，从（25）、（28）、（31）脚输出模拟的RGB信号送往TDA9332H的（30）、（31）、（32）脚，进行RGB预视放电路处理后从（40）、（41）、（42）脚输出RGB信号，送往视放板。
高清及VGA信号流程：高清信号处理有两种处理方式，对于1080i/60P、逐行DVD信号则直接进入TDA9332H的（26）、（27）、（28）脚，VGA信号和1080/60P、1080/50i、720/60P、720P/50P的一路信号经过CU257切换后送往MST9883B-C-LF的（54）、（48）、（43）脚进行ADC变换，转化成3路8位的数字RGB信号，MST9883B-C-LF的（70）～（77）、（2）～（9）、（12）～（19）输出三路8位数字RGB信号，送往HISENSEVPE1X信芯芯片的（178）～（185），（166）～（168）、（171）～（174）、（177），（186）～（188）、（191）～（195）脚，进行行场格式换算处理，然后经DAC处理后，从（25）、（28）、（31）脚输出模拟的RGB信号送往TDA9332H的（30）、（31）、（32）脚，后续过程同前。
同步信号流程：TV—Video、Videol、S-Video-Y、Vdie02的同步信号在HISENSEVPEIX内部产生，由（87）、（88）脚输出送往74HC157的（10）、（13）脚，切换后从（9）、（12）脚输出送往TDA9332H的（23）、（24）脚。VGA的HS和VS信号由MST9883B-C-LF（64）、（66）脚送往HISENSEVPEIX的（204）、（205）脚，在IC内部进行行、场频率变换，最后从（87）、（88）脚输出，送往74HC157的（10）。（13）脚，经74HC157切换后从（9）、（12）脚输出，送往TDA9332H的（23）、（24）脚。1080/60P、1080/50i、720/60P、720/50P的高清信号先经MST9883B-C-LF同步信号分离后从（64）、（67）脚输出，送往HISENSEVPEIX的（204）、（206）脚进行行、场频变换，然后送往74HC157进行切换。1080/60i、DVD逐行信号的HS、VS由MST9883B-C-LF分离，（64）、（66）脚送往74HC15进行转换。
注：海信公司早期的HISENSE-DTV-005和HISENSE-DTV-006的CPU由东芝公司掩膜，所以有一少部分的CPU型号为TMP88PS34NG的标法，在实际维修注意通过板号来识别CPU的掩膜型号：直通信号的优点是减少了信号在电路中的损耗。
