3.副开关电源电路
　　

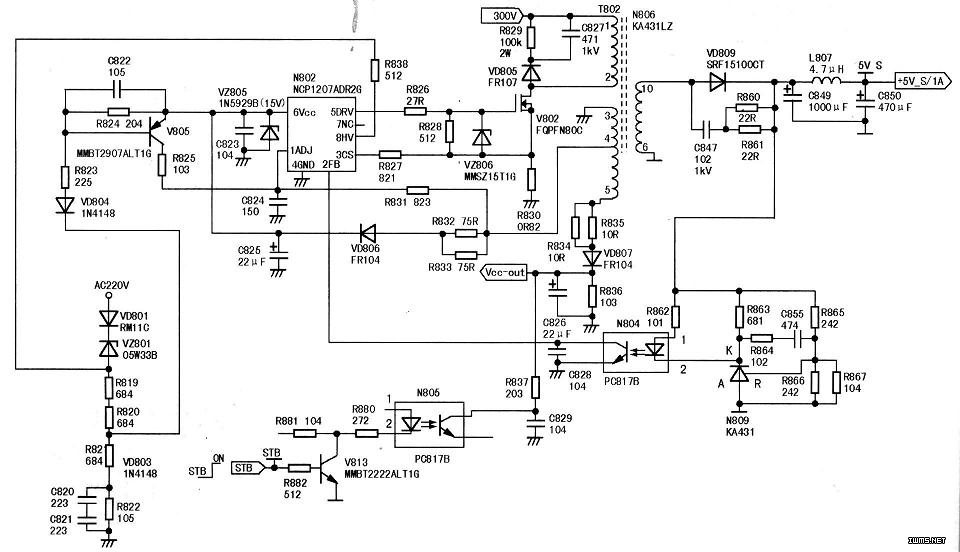

　　副开关电源的振荡和稳压电路主要由N802（NCP1207）、T802、N804、N809等元件组成，如下图所示。
　　
　　（1）启动与输出
　　
　　接通电源后，+300V整流滤波电路输出的约300V直流电压，经T802（1）-（2）绕组加到V802的D极，作为V802的工作电压。同时，AC220V电压经VD801整流、VZ801稳压隔离后得到约+210V的脉动直流电压，经R838加到N802（8）脚，通过N802内部的高压恒流源对N802（6）脚外接电容C823充电，充电电流约为8mA。当（6）脚电压上升至12V时，N802内部脉冲振荡电路启动，产生的振荡脉冲信号经内部驱动电路处理后从（5）脚输出，加到V802的控制极，开关电源启动工作。
　　
　　一旦电源启动后，T802（3）-（4）绕组产生的感应电压经R832//R833限流、VD806整流、C825滤波后，输出约+13V的直流电压加到N802（6）脚，取代原启动电压，为N802供电，以保证芯片的正常工作。V802饱和导通后，T802（1）-（2）绕组储存能量；当V802截止时，在变压器的互感作用下，将存储在（1）-（2）绕组的能量传递到次级绕组，然后经对应的整流滤波电路后输出。
　　
　　T802（10）-（6）绕组输出的脉冲电压经VD809、C849、C850整流滤波后，得到+5V-S/1A电压送往信号处理板，作为信号处理板上部分电路的工作电压。
　　
　　T802（5）-（3）绕组输出的脉冲电压经由VD807、C826整流滤波后，得到约+20V的直流电压（图标为VCC-OUT），分别供给光耦N805及主开关电源芯片N801的供电控制三极管V803。
　　
　　（2）稳压控制
　　
　　该电源的稳压控制主要由三端精密稳压器N809（KA431）、光耦N804及取样电阻R865~R867等元件组成。
　　
　　当输出的+5V-S电压升高时，由R865与R866//R867分压所得的电压也随之升高，即N809的R极电压升高，则N809的K极电压下降，即N804的（2）脚电压下降；同时，升高的+5V-S电压通过R862使N804的（1）脚电压升高，这样N804的（1）、（2）脚间的电压降增大，其内部的发光二极管发光增强，使N804的（3）、（4）脚间的光敏三极管导通程度加深，其c、e极间等效电阻减小，则N802的（2）脚（反馈端，用于峰值电流设定）电压下降，在芯片内部PWM控制器的作用下，N802的（5）脚输出的脉宽变窄，则开关电源输出电压下降，从而达到稳压的目的。
　　
　　若输出的+5V-S电压下降，其稳压过程与上述相反。
　　
　　R862为N804的限流电阻，以保证其最大工作电流小于1OmA；R863的作用是给N804（1）、（2）脚加上一固定偏压，防止N804进入死区；C855、R864的作用是提高反馈环的响应速度。

　　（3）过流保护
　　
　　N802的（3）脚为电流检测输入端，用于检测V802的工作电流。正常工作时，电流检测电阻R830上的电压通过R827送至N802的（3）脚，参与芯片内部的PWM控制，这一过程实为电流控制环；当R830上的电压超过1V时，N802进入过流保护状态，（5）脚无激励脉冲输出，开关电源停止工作。
　　
　　【提示】为了保证良好的瞬态响应和驱动脉冲有较大的占空比，N802（3）脚外接电阻的阻值不宜过大，要求小于1OkΩ。
　　
　　（4）过压保护
　　
　　T802（4）-（3）绕组产生的高频感应脉冲经R831加到N802的（1）脚，作为过零检测及过压保护信号。正常工作时，N802的（1）脚电压约为1.1V。芯片内部电路根据（1）、（2）脚的电压对“跳”周期进行调节，以求最佳的工作状态。一旦N802（6）脚电压超过3.1V，N802立即进入自锁保护状态，（5）脚无激励脉冲输出，开关电源停止工作。此时，N8026脚电压会降至4V。这时，只有关断电源然后重新接通又才可能启动。
　　
　　【提示】R829、C827及VD805组成尖峰脉冲吸收电路，吸收V802截止期间所产生的尖脉冲，以防止V802损坏。若彩电不定期损坏V802，需检查此电路。
　　
　　（5）欠压保护
　　
　　由于准谐振模式控制器没有最大占空比的限制，若在交流输入电压很低的情况下，会使MOSFET管开启时间变得很长，则MOSFET管极可能因过载而损坏。为此，该类芯片设有久压保护电路，以增强电源的可靠性。正常工作时，V805处于截止状态，对N802（1）脚电压无影响；当市电过低时，则由R819、R820与R821、R822分压所得电压大幅下降，V805导通，则N802的（1）脚电压大幅升高，N802进入自锁保护状态。
