4.主开关电源电路
　　

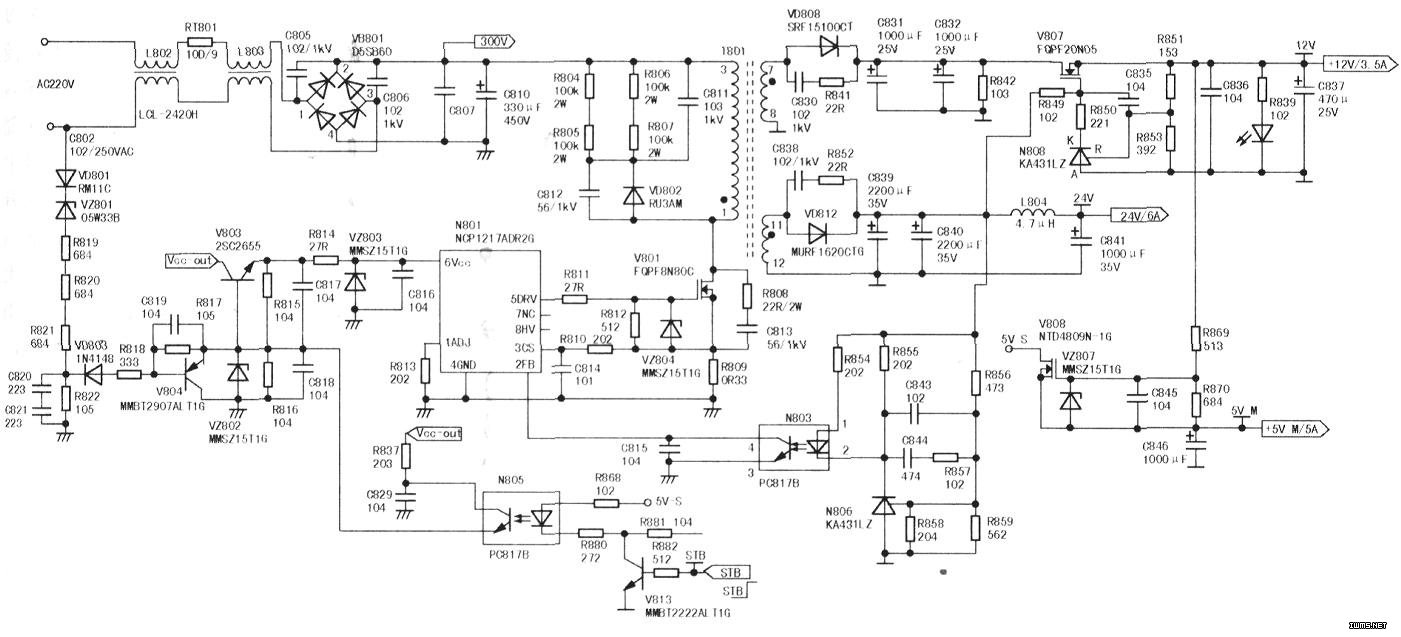

　　主开关电源的振荡和稳压电路主要由N801（NCP1217）、T801、N803、N806等元件组成，如下图所示。

　　（1）启动与输出
　　
　　接通电源后，+300V整流滤波电路输出的约300V直流电压经T801（1）-（3）绕组加到V801的D极，作为V801的工作电压。

　　开机后，CPU的开／待机端输出高电平，V813导通，光耦N805（1）、（2）脚间发光二极管发光，其（3）、（4）脚问的光敏三极管导通，为V803基极提供偏置电压，V803导通，VCC-OUT电压通过V803的c、e极加到N801（6）脚，N801内部振荡电路启动，产生的振荡脉冲信号经内部电路处理后，从（5）脚输出加到V801的控制极，开关电源启动工作。

　　V801饱和导通后，T801（1）-（3）③绕组存储能量；当V801截止时，在变压器的互感作用下，将存储在（1）-（3）绕组的能量传递到次级绕组。然后经对应的整流滤波电路后输出。

　　T801（11）-（12）绕组输出的感应电压经D812、C839、C840整流滤波后，得到+24V电压送往背光灯驱动板（又称逆变器），作为逆变器的工作电压。

　　T801（7）-（8）绕组输出的感应电压经VD808、C831、C832整流滤波后，得到+14V直流电压加到V807的D极。V807、N808等元件组成串联稳压电路，从V807的s极输出+12V直流电压送往信号板，作为信号处理电路的工作电压。

　　另外，+12V电压通过R869、R870分压后加到V808的G极，作为V808的G极的偏置电压，则V808的s极输出+5VM电压送往信号板【提示】在本电源电路中，+5VM电压的输出受控于+12V电压。当无+5VM电压输出时，应先检查+12V是否正常。

　　（2）稳压控制
　　
　　该电源的稳压控制主要由三端精密稳压器N806、光耦N803及取样电阻R856、R859等元件组成。

　　当输出的+24V升高时，由R856与R859分压所得的电压也随之升高，即N806的R极电压升高，则N806的K极电压下降，即N803（2）脚电压下降；同时，升高的+24V电压通过R854使N803（1）脚电压升高，这样N803的（1）、（2）脚间的电压降增大，其内部的发光二极管发光增强，使N803（3）、（4）脚间的光敏三极管导通程度加深，其c、e极间等效电阻减小，则N801（2）脚（反馈端，用于峰值电流设定）电压下降，在芯片内部PWM控制器的作用下，N801（5）脚输出的脉宽变窄，则开关电源输出电压下降，从而达到稳压的目的。

　　若输出的+24V电压下降，其稳压过程与上述相反。

　　下图中R854为N803的限流电阻，以保证其最大工作电流小于10mA；R855的作用是为了防止N803进入死区；C843、C844、R857的作用是提高反馈环的响应速度。

　　（3）过流保护
　　
　　N801（3）脚为电流检测输入端，内接电流控制电路，用于检测V801的工作电流。

　　正常工作时，电流检测电阻R809上的电压通过R810送至N801的（3）脚，对电流进行控制；当R810上的电压超过1V时，N801进入过流保护状态，（5）脚无激励脉冲输出，开关电源停止工作。

　　（4）欠压保护
　　
　　同副开关电源一样，该电路也设有欠压保护电路。正常工作时，V804处于截止状态，对V803的工作无影响；当市电过低时，则由R819、R820、R821与R822分压所得电压大幅下降，V804导通，则V803的基极电压约降至0V，V803截止，N801因失电而停止工作。

　　另外，电容C820、C821具有延时启动的作用。通电后，由于C820、C821两端电压不能突变，此时VS04、V805基极均为低电位，从而确保N801、N802不在开机瞬间启动，从而减小开机冲击电流对元器件的影响。

　　【提示】R804～R807、C811、C812及VD802组成尖峰脉冲吸收电路，吸收V801截止期间所产生的尖脉冲，以防止V801损坏。若彩电不定期损坏V801时，需检查此电路。
