海信液晶彩电1032电源板原理分析

来源：本站整理作者：佚名 2011-07-26 15:22:30

　　5.过压、过流保护电路
　　

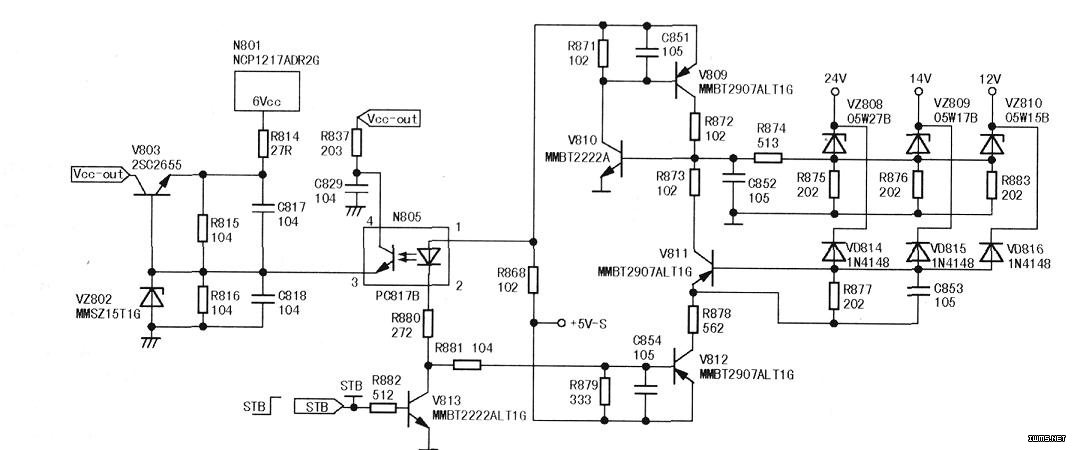

　　过压、过流（或过载）保护电路主要由V809～V812、VZ808～VZ810、VD814～VD816等元件组成，如下图所示。V810、V809组成可控硅电路形式，具有自锁功能。若+24V、+14V或+12V输出电压升高，并超过VZ808～VZ810中对应稳压管的稳压值时，V810导通，紧接着V809也导通，而V809的导通将使V810进一步导通，并很快进入饱和状态，则N805的（1）脚电压大幅下降，其（1）、（2）脚间内接的发光二极管不发光，进而使N805的（3）、（4）脚间的光敏三极管截止，V803截止，N801因失电而停止工作。

　　若开关电源负载过重，或开关电源次级某整流滤波电路存在短路故障时，VD814～VD816中对应的二极管导通，V811、V812也随之导通，接下来V810、V809导通，随后的控制过程与上述过压保护过程相同。
