长虹CHD-2机芯彩电主要IC关键引脚及外围电路故障关键引脚检修
来源:本站整理  作者:佚名  2011-07-30 09:06:15



  5.TDA9332各引脚单元电路故障检修

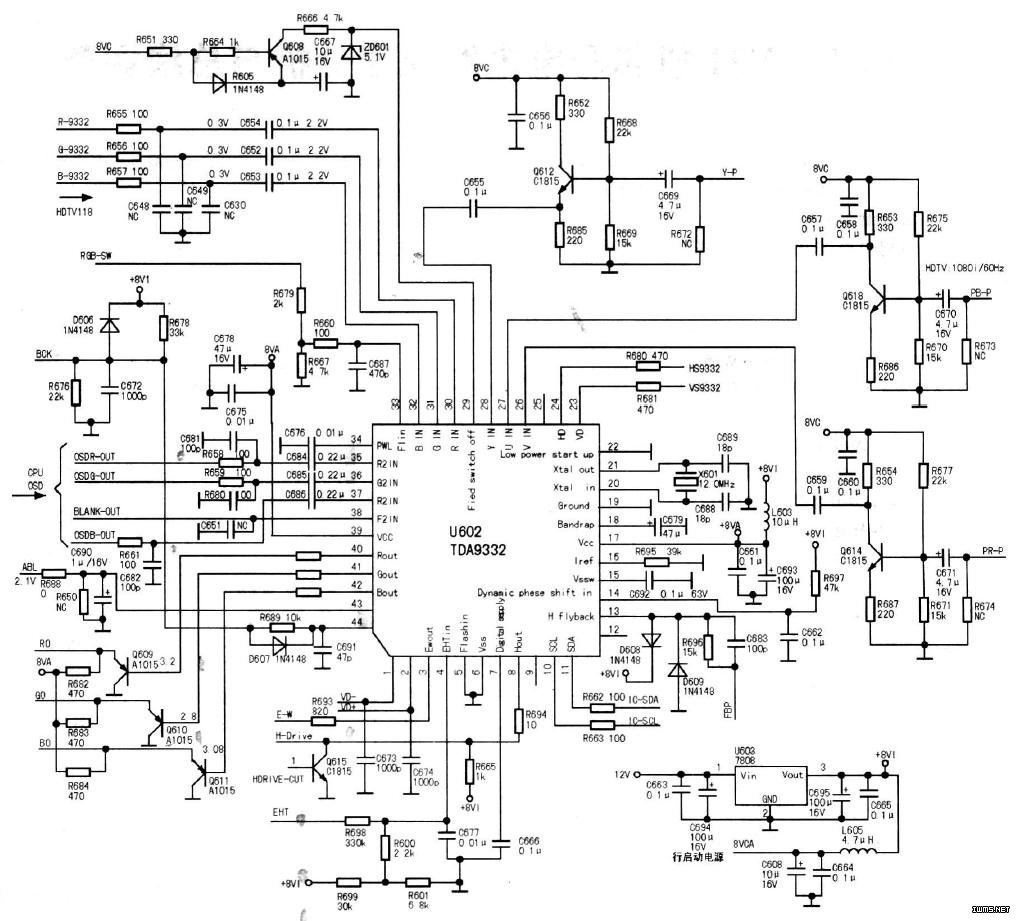

  此机芯的行、场扫描及EW校正信号形成由TDA9332IC内部电路完成,如下图所示。

  该IC(1)、(2)脚为场激励正、负极性脉冲输出端,正常工作时,两脚电压约为0.63V,若二脚电压悬殊过大,会出现水平亮线或图像下部或上部压缩,或光栅上部或下部有一条亮带,其他部分无光,严重时还可导致CRT切颈。

  (3)脚为EW枕校失真信号输出端,正常工作时电压为3.47V。

  (4)脚为EHT检测信号输入端。行变(10)脚输出的脉冲信号,经电阻R698输入到该脚,正常工作时电压为1.4V。当该脚电压异常时,会出现光栅幅度随亮度变化的现象。

  (8)脚为行激励脉冲输出端,正常工作电压为0.69V。行激励脉冲经插座XS12的HD脚送往行推动管基极。此脚外接保护管Q615,Q615受CPU(8)脚(保护信号输出端)控制。如果CPU(8)脚外接电路出现问题或Q615c-e极击穿会导致行不工作。

  (10)、(11)脚为总线控制端,只有总线电压正常,TDA9332内的行振荡电路才启动工作。若总线电压异常,则二次不开机。

  (13)脚为行逆程输入端,正常工作时电压为1.13V。若主板提供的FBP电压超过1.O7V或通道无行逆程脉冲输入,在二次开机后,行振荡将工作在间歇振荡状态,整机不工作。(14)脚为行动态相位检测控制端,该脚外接电阻R697。(15)脚为场锯齿波形成端,外接场锯齿波形成电容C695,正常工作时电压约为4V。(16)脚为锯齿波基准电流形成端,外接参考电流形成电阻R695,正常时工作电压约为3.8V。(17)脚为行启动供电端。开关电源提供的+12V电压通过U603产生+8V电压供给。若测得U603输出端有+7.8V电压,说明控制系统已工作,各单元电路是否工作,可通过测量总线电压来判断。(20)、(21)脚外接行振荡晶振X601(12MHz),若该晶振变质会引起行不启动或损坏行管。(23)、(24)脚为场、行同步信号输入端,正常工作时,(23)脚电压为0.6V,(24)脚电压为1.4V。行、场同步信号从HTV118(46)、(47)脚输出,经电阻R680、R681接入,若电阻变质将导致行、场工作不正常。

  (26)~(28)脚为HDIV1O80i/60Hz高清YPbPr输入端,其信号经Q612~Q614输入。

  输入后先转换成RGB信号,再进行切换,切换信号受总线控制。

  (30)~(32)脚为TV/AV/VGA/HDTV形成的RGB信号输入端,其信号经C652~C654、L306~L308、R655~R657输入。

  (33)脚为RGB-SW信号输入端,信号由CPU(42)~(44)脚输出,经R246、69、R679、R667、R660、C687滤波后输入。只有(33)脚为高电平时,才接入(30)~(32)脚输入的RGB信号。

  (38)脚为OSD消隐信号输入端,其信号从CPU(41)脚输出,经电阻R260、D200接入该脚。(38)脚有消隐电平出现时,OSD、RGB信号输入。如果(38)脚一直为高电平,会出现有字符黑屏故障。

  (40)~(42)脚为R、G、B三基色信号输出端,经Q609~Q611及插座JN1O3输送到视放电路,正常工作电压约为4V。

  (43)脚为ABL控制信号输入端。行变(10)脚输出的脉冲经外接电阻R413、R411、R409、D405送到数字坂,再经R688输入到该脚,正常时电压约为2.5V。如果ADL脚外接元件变质,在光栅亮度变化时,行、场幅度会出现收缩现象。

  (44)脚为黑电流检测输入端。视放电路的输出信号经插座JN1O3、D606、D607、R689输入到该脚。正常工作时电压为7.2V,如果该脚电压因某种原因降到2.2V,将出现黑屏故障。

  场激励脉冲形成由TDA9332(15)、(16)脚外接电路组成,经几何失真校正后的场正、反相脉冲信号从(1)、(2)脚输出,经插座X512送往主板场功率块进行放大。

  U603输出的8V电压,除接入TDA9332(17)脚外,同时经L605送入TDA9332(39)脚,作为亮、色处理单元及几何校正电路的电源。若(39)脚电压不稳定,将会出现水平亮线、亮度异常或面面幅度小等故2.5V、5V、8V供电是否正常,接着应重点检(如TV、YPbPr、AV/VGA),通过观察图像大障。TDA9332引脚功能及电压实测见下表。

  数字板出现故障后,首先要检测3.3V、2.5V、5V、8V供电是否正常,接着应重点检查数字板上各供电电路中的电感有无开路、接触不良现象,仔细检查贴片元件及IC引脚有无虚焊,然后分别输入不同格式信号(如TV、YPbPr、AV/VGA),通过观察图像大致判断出故障部位,最后结合关键点的电压、电阻或波形,找出故障元件。

序号 符号 功能 直流电压(V) 序号 符号 功能 直流电压(V) 序号 符号 功能 直流电压(V)
1 VDOA 场激励输出A O.63 6 Iref 基准电流形成 3.8 31 G11 绿插入1输入 2
2 VDOB 场激励输出B 0.63 7 VCC 行启动供电端 8 32 B11 蓝插入1输入 2
3 EWO E—W输出 3.5 18 DECbg 带隙滤波 4.78 33 BL1 RGB1快速消隐输入 2.5
4 EHTIN 高压校正输入 1.4 9 GND2 0 34 PWL 白峰限幅滤波 0.23
5 FLASH 闪烁检测输入 0 20 XTALI 晶振输入 1 35 RI2 红插入2输入 1.6
6 GND1 O 21 XTALO 晶振输出 1 36 GI2 绿插人2输入 1.6
7 DECvd 数字电源滤波 5 22 LPSU 低功耗启动供电 0 37 BI2 蓝插入2输入 1.6
8 HOUT 行激励输出 0.7 23 VD 场同步输入 0.6 38 BL2 R(;B2快速消隐输入 0.2
9 SCO 沙堡脉冲输出 0.68 24 HD 行同步输入 1.4 39 VP2 +8V电源 8
10 SCL 串行总线时钟 2.4 25 DACout DAc输出 2.1 40 RO 红基色信号输出 3.94
11 SDA 串行总线数据 2.4 26 VIN V信号输入 1.8 41 GO 绿基色信号输出 4
12 HSEL 行频选择 5 27 UIN U信号输入 1.8 42 BO 蓝基色信号输出 4
13 HFB 行逆程脉冲输入 0.1 28 YIN Y信号输入 1.8 43 BCL 束电流限制输人 2.5
14 DPC 动态相位补偿 3.93 29 FBCSO 固定束电流关断输入 O 44 BLKIN 黑电流输入 7.2
15 VSC 场锯齿波发生器 3.8 30 RI1 红插入1输入 2
