3.HM602关键引脚及外围电路故障检修
　　

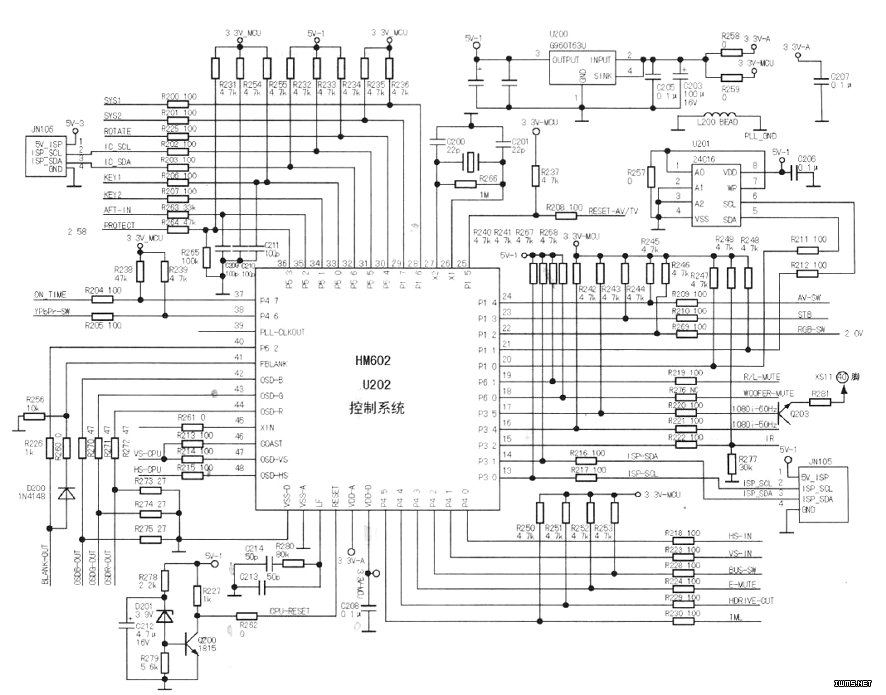

　　微处理器HM602（U202）（4）脚是复位信号输入端，外接Q200、R227、R279及　　3.9V稳压管D201，如下图所示。如果上述元件有故障，将导致控制系统不工作，指示灯不亮。（7）、（30）脚为地磁校正控制端，若输出的控制信号或主板上由QOO1～QOO3组成的放大电路有问题，将会引起校正拄制失效。（11）、（12）脚为行、场同步信号输入端，若外接电阻R218、R223变质会造成图像行、场不同步，同时画面显示异常。（25）脚为复位控制信号输出端，对SAA7119和HTV118进行复位控制，此脚在开/待机时均为高电平，否则会导致二次开机行不工作。（26）、（27）脚为CPU时钟振荡端，两脚外接元件变质即不能启动控制系统。（31）、（32）脚为输出主控总线信号，此信号分别输往MST9886E、SAA7119、HTV118、TDA9332及主板调谐器、伴音处理电路。正常工作时电压：SCL为1.7V～2.1V，SDA为0.9V～2.3V，如果有一路电压为3.6V，行振荡将停振。若总线电压异常将导致黑屏或功能控制失效。（38）脚为输送到TDA9332（33）脚的消隐信号，只有在高电平时，HTV118输出的RGB信号才能进入TDA9332，并在屏幕上显示。（40）、（41）脚为字符消隐信号输出瑞，其信号送往TDA9332（38）脚，有信号时才能显示OSD信号，此路元件出现故障会出现黑字符或影响电视画面。（42）～（44）脚为字符显示输出端，若其中一路出现故障会引起字符偏色。（46）～（48）脚为字符振荡行、场定位脉冲输入，此信号来自行、场同步整形集成块74HC14及HIV118（46）、（47）脚，这些通道电路出现问题会引起画面无字符显示。

　　HM602关键引脚及功能见下表。

　　4.MST9886B关键引脚反外围电路故障检修
　　

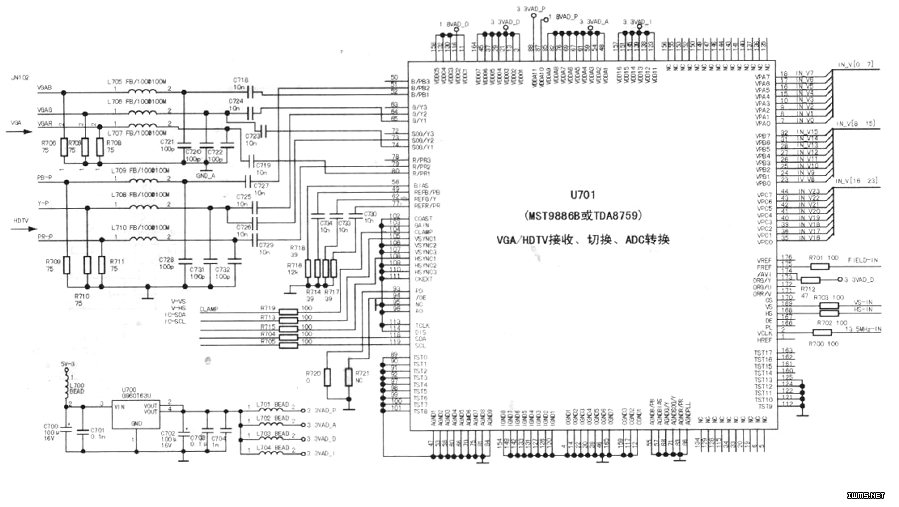

　　该机芯的VGA/HDTV信号接收主要由MST9886B来完成。如下图所示，PC机输出的VGA场同步信号由插座JN1O2（3）脚经R713输入，送至U701（105）脚；PC机输出VGA行同步信号，由插座JN1O2（2）脚经R715输入，送至U701（108）脚。（74）脚为VGA绿基色信号输入端，通过L706、C723输入；（80）脚为VGA红基色信号输入端，通过L707、C719输入；（52）脚为VGA蓝色信号输入端，通过L705、C718输入，以上三路R、G、B信号通道出现问题，会引起VGA画面偏色。

　　U701（73）、（64）脚分别为亮度信号输入和同步信号输入端，Y信号经电阻R710阻抗匹配及L708、C731滤波后，分别经C726、C725输入。Pb信号和Pr色差信号经L709、C727和L710、C729输入到（51）、（79）脚。高清信号通道中的电感失效会引起画面缺色、缺亮度。如果（77）脚外接电容C730开路失效，会导致接收高清信号画面不同步。（3）、（13）、（21）、（29）、（164）、（88）等脚为数字处理输出单元供电端，电压均为3.3V，是由5V-3通过L700经U700产生，这些脚电压在2.2V～3.6V时能正常工作，过高或过低则导致画面显示异常。（49）脚为FILT电路，外接由C733、R714组成的滤波电路。（56）脚为外部钳位信号输入端，通过电阻R716接地。（118）、（119）脚为IIC总线输入端，正常电压为：SCL，1.7V～2.1V；SDA，1.9V～2.3V。（175）脚为交织场识别输出（13.5MHz时钟信号）端，道过电阻R701（1OOΩ）输到HW118的（60）脚，正常电压为0.53V。（169）、（168）脚分别输出场同步和行同步信号，分别经R702和R703输送到HW118（69）脚和（70）脚。（2）脚输出数据时钟，经电阻R700送到HTV118（66）脚，电压为1.63V。若上述通道出现故障，会导致图像闪烁。
　　
　　如果不能接收VGA及HDW信号，应先检查U700输出的3.3V电压是否正常，然后再检查电感L700～L7O4。若接收TV/AV信号正常，而接收VGA或HDTV信号异常时，无检查行、场同步信号及时钟信号所通过的R700～R703等元件，若无问题可试换MST9886B。如果接收VGA信号异常，则先检查VGA输入通道及PC工作状态，若无问题可更换MST9886B。如果不能开机或总线电压异常，可断开MST9886B总线脚判定故障，即断开电阻R704、R705。
　　

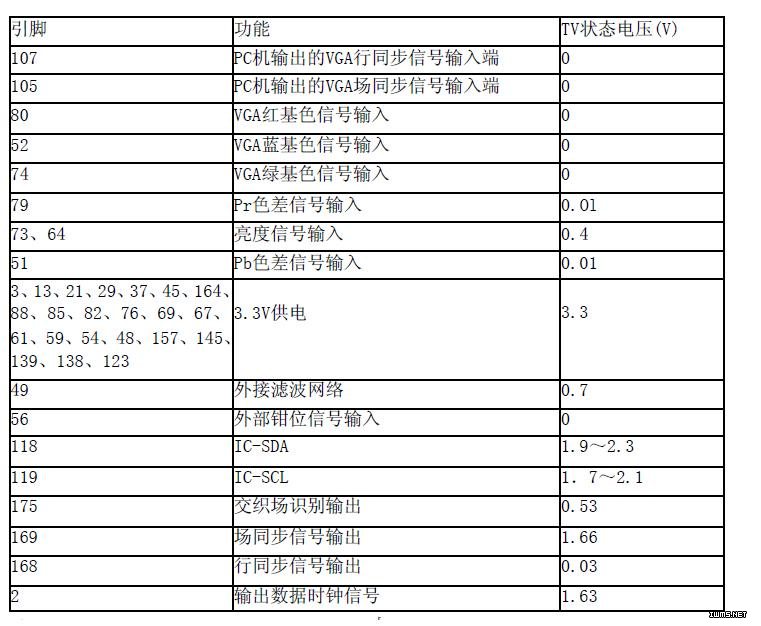

　　MST9886B关键引脚及功能见下表。
