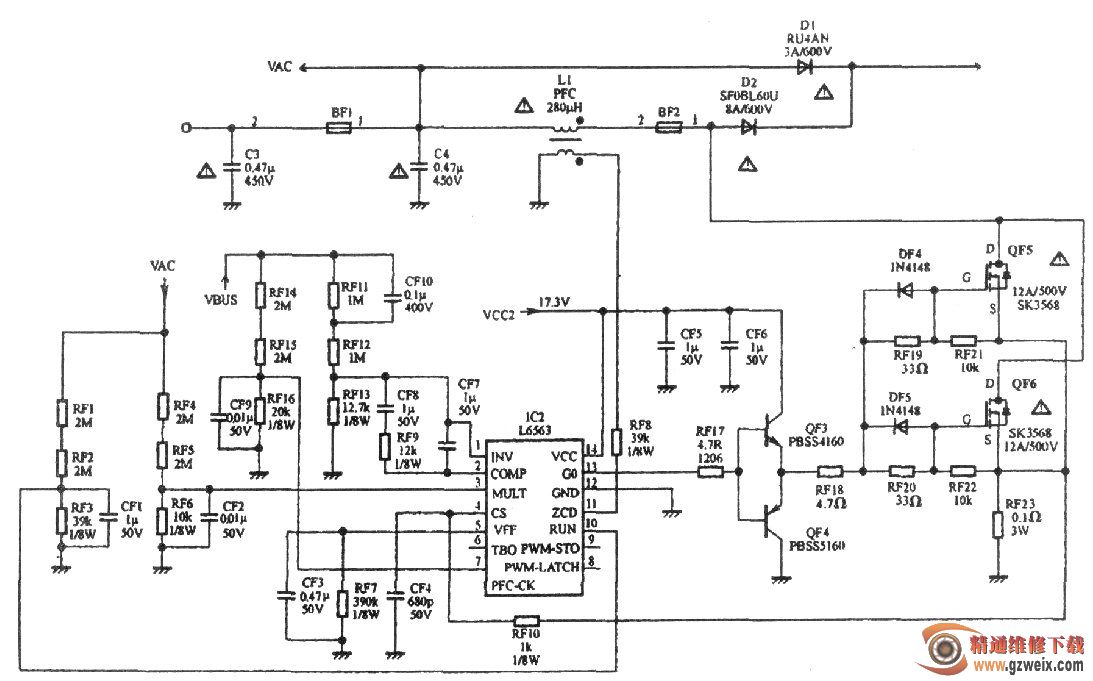

TCL王牌液晶彩电PWL37C电源板功率因素校正（PFC）电路如下图所示，当VCC2(17.3V)电压进入IC2的(14)脚(Vcc)后，IC2开始工作，从IC2(13)脚输出脉冲信号，控制QF3、QF4组成的推挽电路的交替截止和导通。当PFC的驱动信号是高电平时，QF3导通、QF4截止，QF5和QF6的栅极变为高电平，G、S(栅、源)两端电位正向偏置，QF5和QF6导通。整流后的市电对Ll进行充电，电能转化成磁能储存在Ll内：当PFC的驱动信号是低电平时，QF3截止、QF4导通，使QF5、QF6的栅极变为低电平，栅、源两端电位反向偏置，而QF5和QF6截止，使Ll储存的磁能释放，经D2、Dl整流后，输出电压提升到380V左右，经电容C4滤波，输出到PWM电路。

　　IC2(L6563)各个引脚的参考电压见表所示。

引脚	正向电阻(Ω)	反向电阻(kΩ)	电压(V)
1	600	9	2.6
2	600	32	6.4
3	600	l0	0.5
4	600	1	0
5	600	500	0.75
6	600	∞	0.8
7	600	15	1.15
8	600	45	0.2
9	600	∞	0.25
10	600	39	2.2～2.8抖动
11	600	40	0.5～0.6抖动
12	0	0	0
13	400	0.2	0.2～0.4抖动
14	500	30	16
