台达电源是台达电子集团公司生产的电源板的简称。该公司于1971年创立于台湾，是全球颇具影响的电脑电源厂商，生产有多种型号的电源电路。

    液晶彩电常用的台达电源采用DIA001   ＋ICE3B1065＋UCC28051组合方案。该电源分为三部分：一是以驱动控制厚膜电路ICE3B1065（IC901）为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路UCC28051（IC1）和大功率MOS-FET开关管Q1,Q9为核心组成的PFC（功率因数校正）电路；三是以驱动控制电路DLA001（IC3）和大功率MOSFETGET管Q3,Q4组成的主开关电源，向负载电路提供＋24V和＋12V电源。

    通电后副电源首先启动工作，为主电路板微处理器控制系统提供+5V的工作电压；二次开机后，副电源为UCC28051和DLA001提供VCC-ON供电，主开关电源启动工作，向主板及背光驱动电路提供＋24V和＋12V电压。

    待机时，开／待机控制电路切断UCC28051和DLA001的VCC-ON供电，主电源停止工作。

    该电源板设有以晶闸管为核心的过流、过压保护电路，当开关电源发生过流、过压故障时，晶闸管触发导通，保护电路启动，与待机控制一样，切断UCC28051和DLA001的VCC-ON供电，主电源停止工作。

一、副开关电源

    台达电源板中的副电源电路如图1所示，由内含振荡、稳压、驱动和MOSFET大功率开关管的厚膜电路IC901（ICE3B1065）和开关变压器T901-4组成。T901-4在冷端和热端共有两组电压输出，在冷接地端的输出，为主板上的微处理器控制系统提供＋5VSB电压；在热接地端的输出，既为主开关电源厚膜电路IC901的⑦脚提供VCC工作电压，也为PFC电路IC1和PWM主开关电源驱动控制电路IC3提供14.6V工作电压。

      1. ICE3B 1065简介
    ICE3B 1065是一款高集成度、高性能的PWM+MOSFET二合一电流型离线式开关电源控制器，内含67kHz振荡电路、误差放大电路、驱动电路、大功率MOSFET开关管和带有PWM调节功能的DC/DC模块，并且具有以下特点：
    (1)低内阻电流和工作电流。
    (2)内置前沿消隐（LEB）电路。
    (3)内置峰值电流补偿和同步斜坡补偿电路。
    (4)内置固定振荡频率电路，具有抖频功能，可以降低EMI电磁干扰）。
    (5)逐周期限制电流，性能可靠稳定，外围电路结构简单。
    (6)在空载或轻载时，工作于降频和跳周期工作模式，待机功率低；待机时进入跳频周期模式，空载损耗低于0.3W，效率高于80%（满载），符合“能源之星”等待机功耗国际标准要求。

    （7）具有完善的保护功能：过载保护（过流保护、过压保护）、欠压保护、过温保护、开环保护、输出短路保护等。

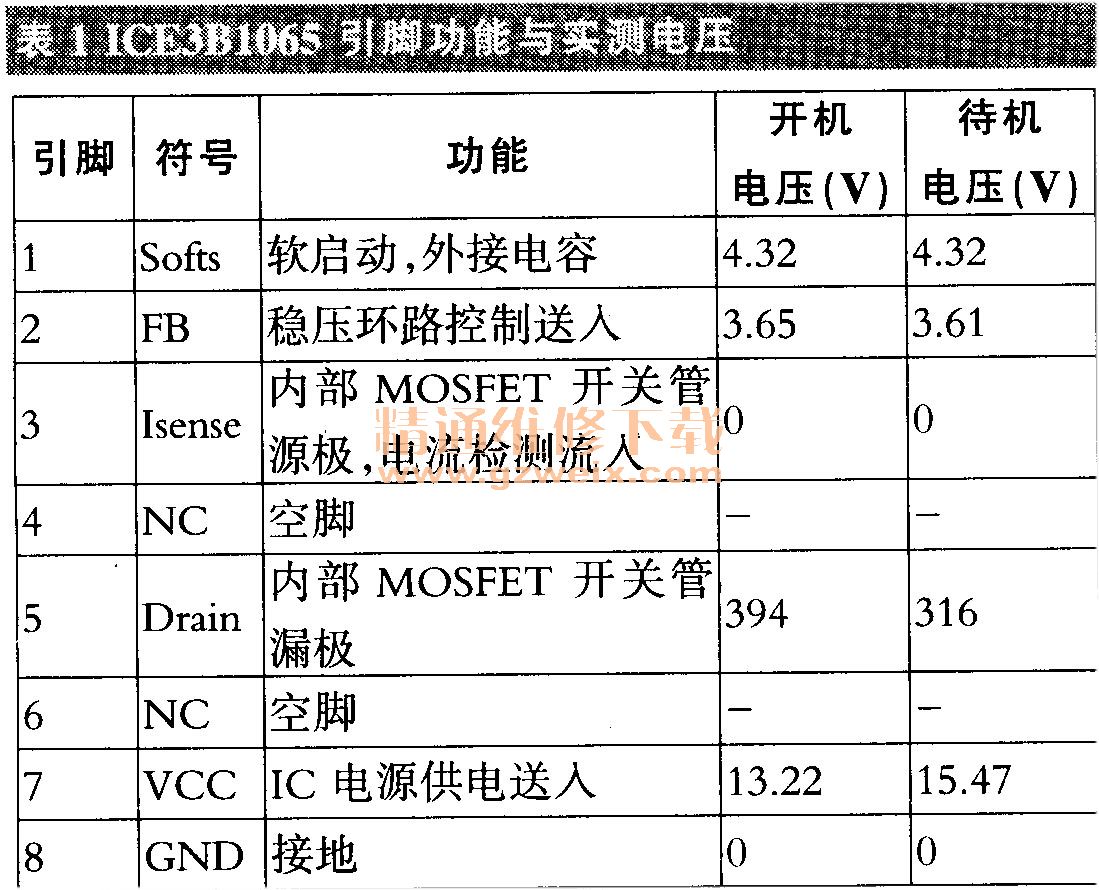

    ICE3B1065采用DIP8封装，无需加装散热器便可输出16W左右的功率，现已广泛用于机顶盒、DVD/EVD、电源适配器及液晶彩电的副开关电源电路中，其引脚功能与实测电压见表1。

    2．启动过程
    接通电源开关后，AC220V市电经保险丝F1-1和由CX1, FL1-2,CX2,CY3,F12-1,L1抗干扰电路滤除干扰后，由BD1桥式整流、C1,L2,C2滤波后，得到100Hz约＋300V脉动直流电压，该电压再经PFC电路斩波储能电感和D1,C3整流滤波产生稳定的320V左右的＋B电压（该电压在PFC电路工作后上升到380V左右），+B电压经过开关变压器T901-4初级线圈加到IC901的⑤脚，此IC内部恒流源通过⑤脚对①脚外接电容C904充电，当C904上的电压达到4.4V时，内部电路启动，振荡电路产生脉冲驱动，经内部电路处理后，驱动⑤脚内部MOSFET开关管工作于开关状态，T901-4次级线圈中产生感应电压。

    T901-4次级有两组线圈。冷地端的一组线圈感应电压经过D951,C951,C952,L951,C953整流滤波，得到5V直流电压（+5VSB）,经连接器CN201的①脚输出，向主电路板的微处理器控制系统供电。T901-4次级热地端的①-②绕组感应电压经D905 , C902整流，得到15.5V左右的直流电压，一方面通过ZD903,ZD904分压稳压，给IC901的⑦脚提供13V工作电源，以代替IC901内部启动电源；另一方面送到开／待机控制管Q902的e极，经待机电路控制后，由ZD901,Q901稳压产生14.6V电压，为PFC校正电路和主电源驱动IC提供VCC-ON电源。

    3．稳压控制
    稳压控制电路由取样电路R,953,R956，误差放大电路IC951（APL431），光电耦合器IC902（PC 123Y82）和IC901的②脚内部电路组成，调整IC901输出的功率管激励信号的脉宽，输出电压稳定在5V。

    当电网电压升高或负载变轻引起＋5VSB电压升高时，经P,953,R956分压取样后，加到误差放大电路IC951R端的电压升高，导致K端电压下降，光电耦合器IC902内发光二极管电流增大，发光加强，IC902内光敏三极管电流增大，将IC901的②脚电压拉低，经IC901内部电路比较控制后，开关管驱动脉冲宽度变窄，内部MOSFET开关管导通时间缩短，T901-4各绕组的感应电压降低，其次级绕组整流滤波后输出的＋5VSB电压降低到正常值。若5VSB端电压下降，则稳压过程与上述相反。

    4．市电欠压保护电路
    副电源设计有市龟欠压和过流保护电路。市电欠压保护由整流分压电路D90,1,R901-R904和检测控制电路Q903 , Q904组成，对IC901的①脚软启动电路进行控制。

    当AC220V电压正常时，通过D901半波整流，经R901 -R903与R904分压，为Q903基极提供电流，使其导通，后级Q904截止，对IC901的①脚电压不产生影响，副开关电源正常工作；当市电低于AC90V时，上述整流分压电路输出的电压过低，Q903截止，则Q904饱和导通，将IC901的①脚对地短路，IC901停止振荡，关闭输出。Q903的作甩是在Q904截止后，将C904上的电荷通过R906和R904对地泄放，为下次开机软启动做准备。

      5．过流保护电路
    IC901③脚外接的电阻R912,R913是内部开关管电流负反馈电阻，一旦负载过重，流过内部MOSFET开关管电流增大时，IC901的③脚电压将会升高，IC检测到该电压升高信息后，将改变PMW驱动脉冲的占空比，直到中断输出。
