二、开/关机控制电路

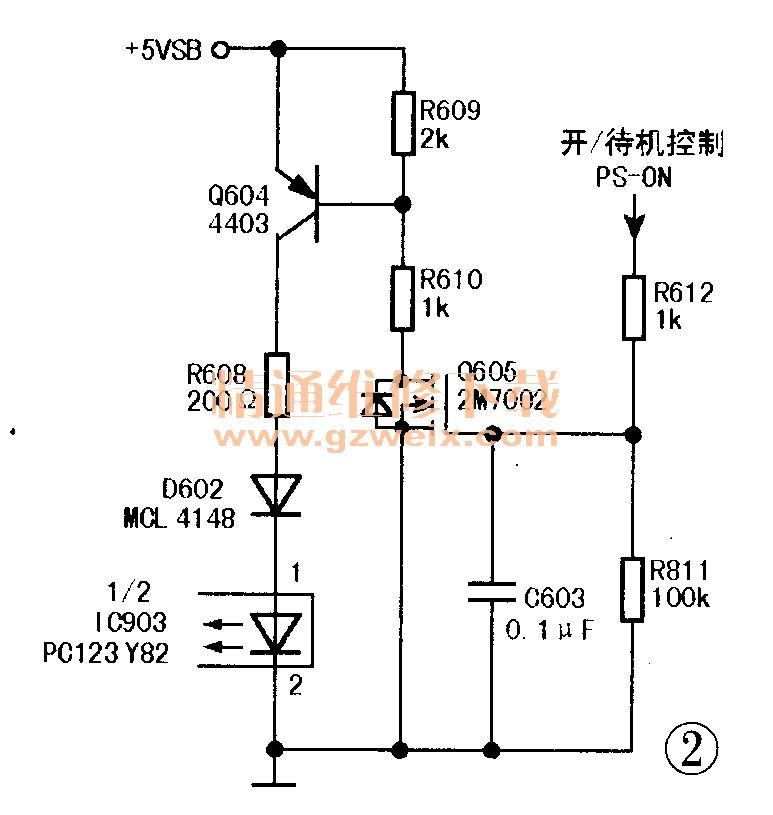

    开／关机控制电路由冷地端的Q605 , Q604 , D602 , IC903和热地端VCC-ON的控制电路组成，如图2所示，对PFC电路和主开关电源的VCC-ON电压进行控制。

    1．开机状态

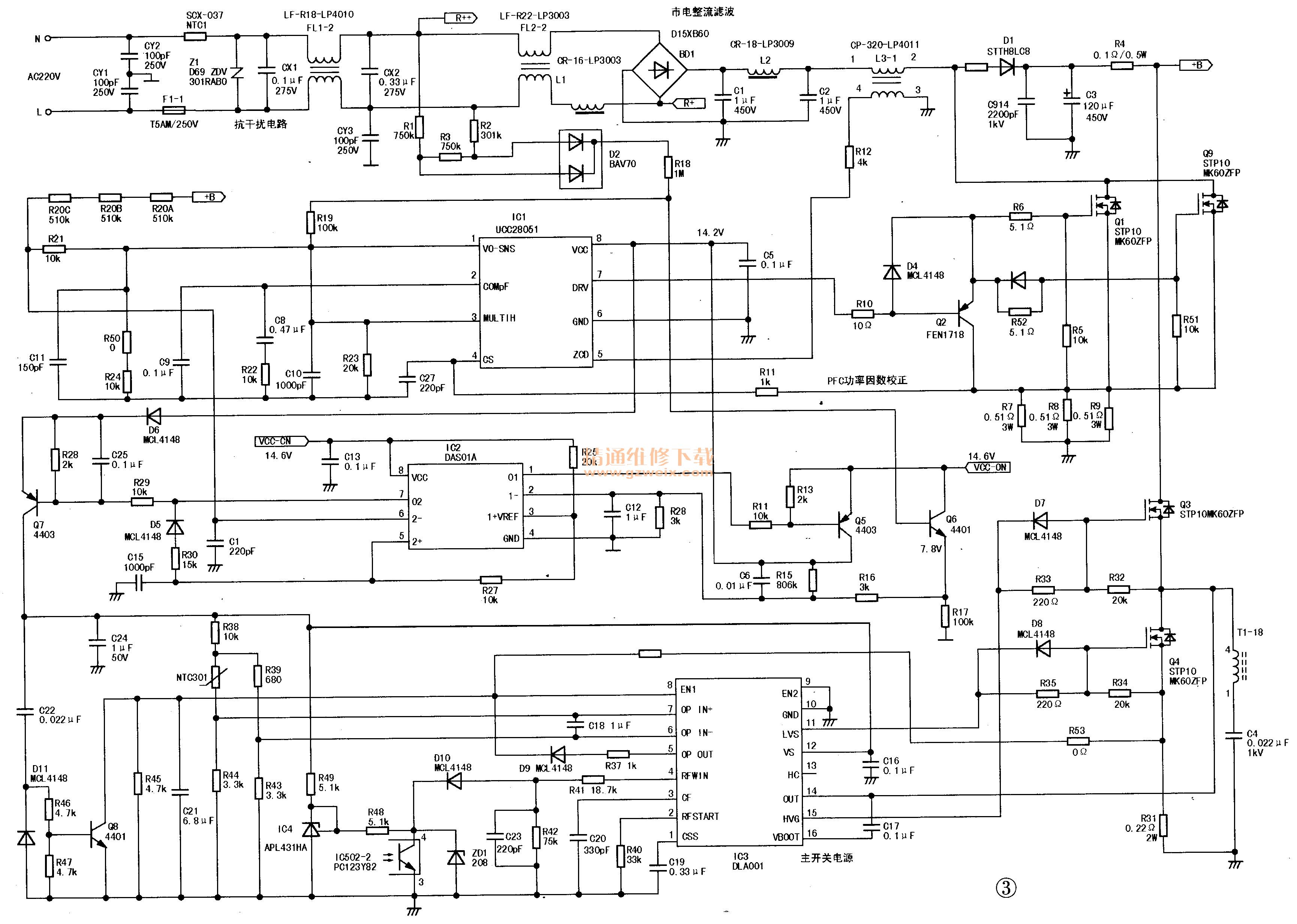

    开机时，主板发出高电平开机信号，经连接器CN201的②脚PS-ON端送到电源板，使开／待机控制电路的Q605导通，Q604导通，经D602使光耦IC903导通，其内部光敏三极管导通，PNP型三极管Q902因基极电压拉低而导通，副电源输出的15.5V电压送到由Q901,ZD901组成的稳压电路中，产生14.6V的VCC-ON电源。VCC-ON电源送到双运放IC2(DAS01A)的⑧脚，如图3所示。IC2得电开始工作，其②脚对Q6传来的信息进行检测，正常情况下从①脚输出低电平使Q5饱和导通，将VCC-ON电压送到PFC电路IC1的⑧脚，PFC电路启动工作，+B电压升到400V左右。此时，IC2通过其⑥脚监测＋B电压，PFC电路将＋B电压正常提升后，IC2从其⑦脚输出低电平令Q7导通，将VCC-ON电压送到主电源驱动电路IC3的⑩肚p，IC3获得电源而工作，输出12V,24V电压。

    综上所述，该电源启动分两步：第一步开机指令控制PFC电路IC供电；第二步是PFC电路将电压提升后，由该电路产生控制信号去控制主开关电源IC的供电。

    2．待机状态
    遥控关机时，主板发出低电平待机信号，使待机控制电路的Q605、Q604截止，光耦IC903截止，Q902因基极电压升高而截止，切断了VCC -ON电源，IC2,IC1及IC3均停止工作，无12V,24V电源输出，主板和高压板停止工作，整机进入待机状态。

三、PFC电路

    该电源板PFC电路由驱动控制电路IC1，激励放大管Q2,MOSFET开关管Q1,Q9和储能电感L3-1、整流二极管D1,滤波电容C3组成，对AC220V市电整流滤波后产生的脉动电压进行校正，产生约380V的B＋直流电压，经R4限流后为主开关电源和副开关电源提供工作电压。

      1.UCC28051简介

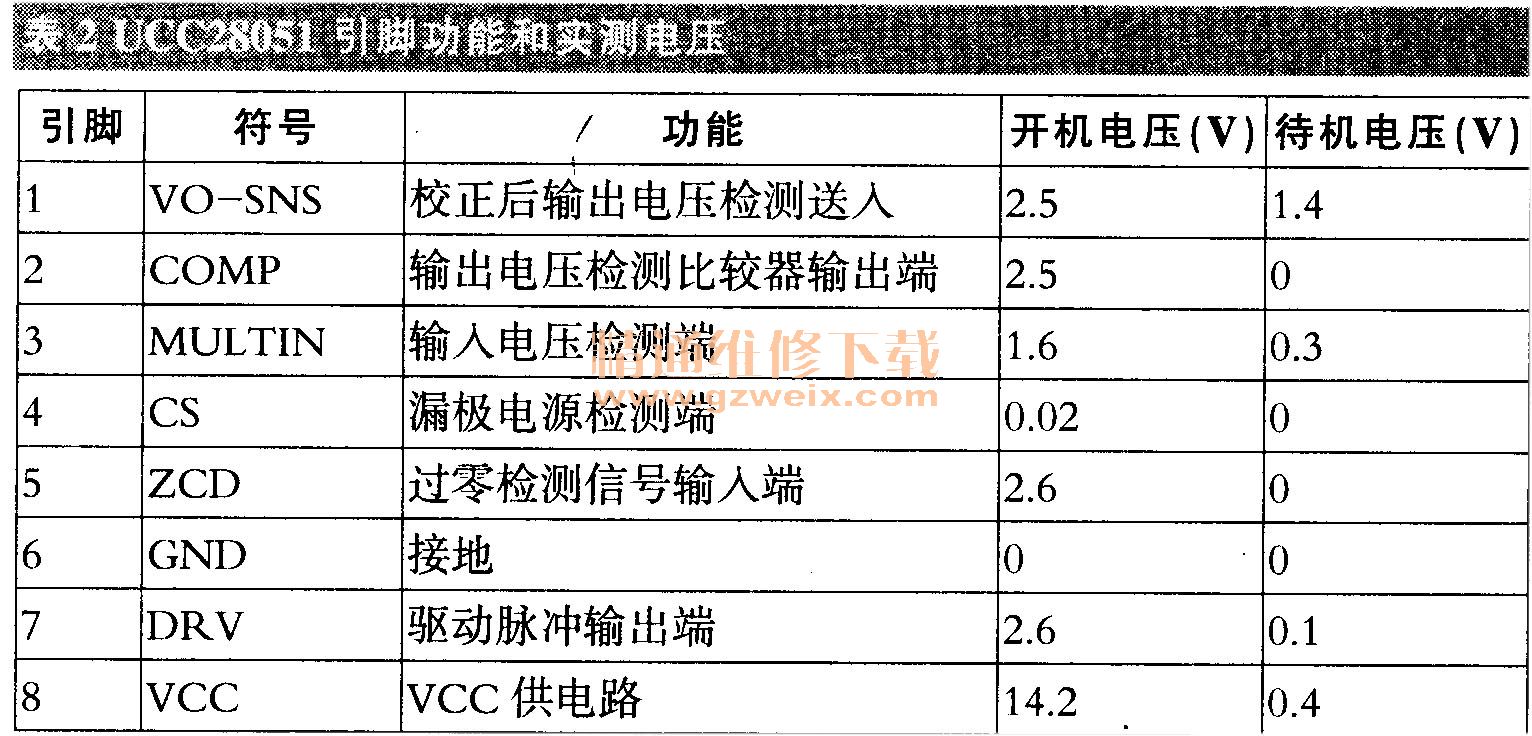

    UCC28051是一款具有功率因数校正功能的100w离线AC-DC电压转换器，可在输入电压为AC85V-265V的范围内工作，稳压控制后输出＋380V～＋400V直流电压。该IC内置启动、振荡、稳压、驱动电路，具有过压、过流保护功能，其引脚功能和实测电压见表2。

      2．启动过程
    二次开机后，待机控制电路Q902导通，IC2的①脚输出低电平，Q5饱和导通，将VCC-ON电压送到IC1的⑧脚，PFC电路工作。由于此时储能电感L3-2绕组中没有感应电流，IC1的⑤脚(ZCD )，零电流检测，电压为OV,⑦脚瞬间输出高电平，通过D4加到Q1和Q9的栅极，使之饱和导通，将电感L3-1绕组右端直接接地，则L3-1中电流瞬间加大，此时L3 -1上的感应电压是左“＋”右“－”，次级线圈中感应电流送至IC1的⑤脚，由于感应电流不断加大，则IC1⑤脚电压不断升高，当其增大到超过翻转门限电压时，IC1⑦脚输出低电平，Q1,Q9截止，此时L3-1上感应电压马上反转，变成左“－”右“＋”，此感应电压与桥式整流出来的脉动直流电进行串联叠加，D1正向导通对C3充电，将B＋电压提升到400V左右，这时次级感应电流开始变小，当IC1的⑤脚电压小于1.4V时，IC1⑦脚又输出高电平，Q1,Q9导通，重复上述过程。Q2的作用是保证Q1,Q9决速截止。

      3．稳压控制
    IC1的①脚是PFC输出的＋B电压取样端，输出的＋B电压通过R20A-R20C和R21降压后送到IC1的①脚；IC1的③脚是市电输入取样端，AC220V市电经R1,R2降压、D2整流后，通过R18,R19将直流脉动电压送到IC1的③脚；IC1的④脚是开关管电流检测端，通过R11与末级MOSFET开关管源极电压取样电阻R7～R9相连接；IC1的⑤脚是ZCD过零检测信号输入端。若负载发生变化，IC1会根据①脚、③脚、④脚、⑤脚电流和电压反馈情况，自动调整⑦脚的输出脉冲宽度，确保B＋电压在动态中保持不变。

      4．过流保护电路
    IC1的④脚为过流检测控制输入端，内接过流检测电路。④脚输入的过流检测信号来自开关管Q1,Q9的源极。当流过Q1,Q9的电流过大时，在取样电阻R7-R9两端产生的电压降升高，经R11送到IC1的④脚，内部保护电路启动，PFC电路停止工作。
