长虹液晶彩色电视HS210-4N02-2开关电源
来源:本站整理  作者:佚名  2013-06-24 15:04:48

1长虹液晶彩色电视HS210-4N02-2开关电源维修资料
    长虹液晶彩色电视采用HS210-4NO2-2电源板,该电源板可直接代换长虹GP09, HS210-4N10, FSP205-3 E01 C电源板,对+12V输出电路稍加改动,可以代换GP02, FSP205-4EOIC, FSP179-4F01电源板。长虹HS280-4NO1, HS280-4NO2, HS308-4NO1, HS368-4NO1的主电源均采用NCP1395, NCP5181系列集成电路,均可参照本节维修。

    HS210-4NO2-2电源板由三部分组成:一是由NCP1014P100 (U1)和变压器T1组成的副开关电源,为微处理器控制系统提供+5. 4VS电压;二是由NCP1606BDR2G (U2)和变压器T3组成的PFC电路,为主开关电源提供+380V电压;三是由NCP1395 DR2G (U4), NCP5181 DR2G (U3)和变压器TZ组成的主开关电源,向负载主板和背光灯板电路提供24V和12V, 5.25V电压。

    开关机采用控制PFC电路和主开关电源的VCC1供电的方式,开机后以NCP1014P100为核心的副电源首先工作,输出两种电压:一是为主板控制系统提供5. 4VS电压,控制系统工作后为电源板送入开机STB控制电压,二是副电源输出VCC电压,经开关机电路控制后,为PFC驱动电路NCP1606BDR2G和主电源驱动电路NCP1395 DR2G提供VCC1工作电压,PFC电路和主电源电路启动工作,市电整流滤波后VA约300V经PFC电路校正后,提升到约380V,产生VB电压,为主电源供电。主电源工作后,为主电路板和背光灯逆变器板提供5. 25V, 12V和24V电源,整机进入开机收看状态。

    长虹液晶彩色电视HS210-4NO2-2电源板在主开关电源输出端设有24V, 12V, 5.25V过电压保护和5. 25V过电流保护电路,保护电路启动时,迫使开关电源停止工作。

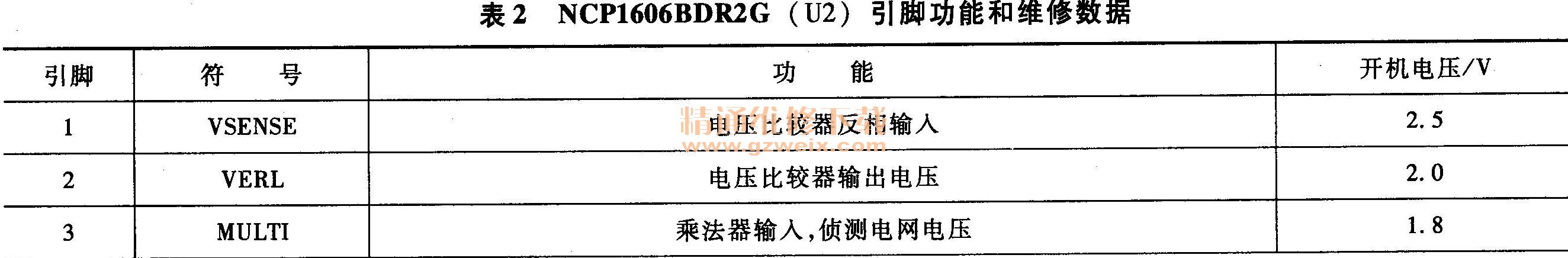

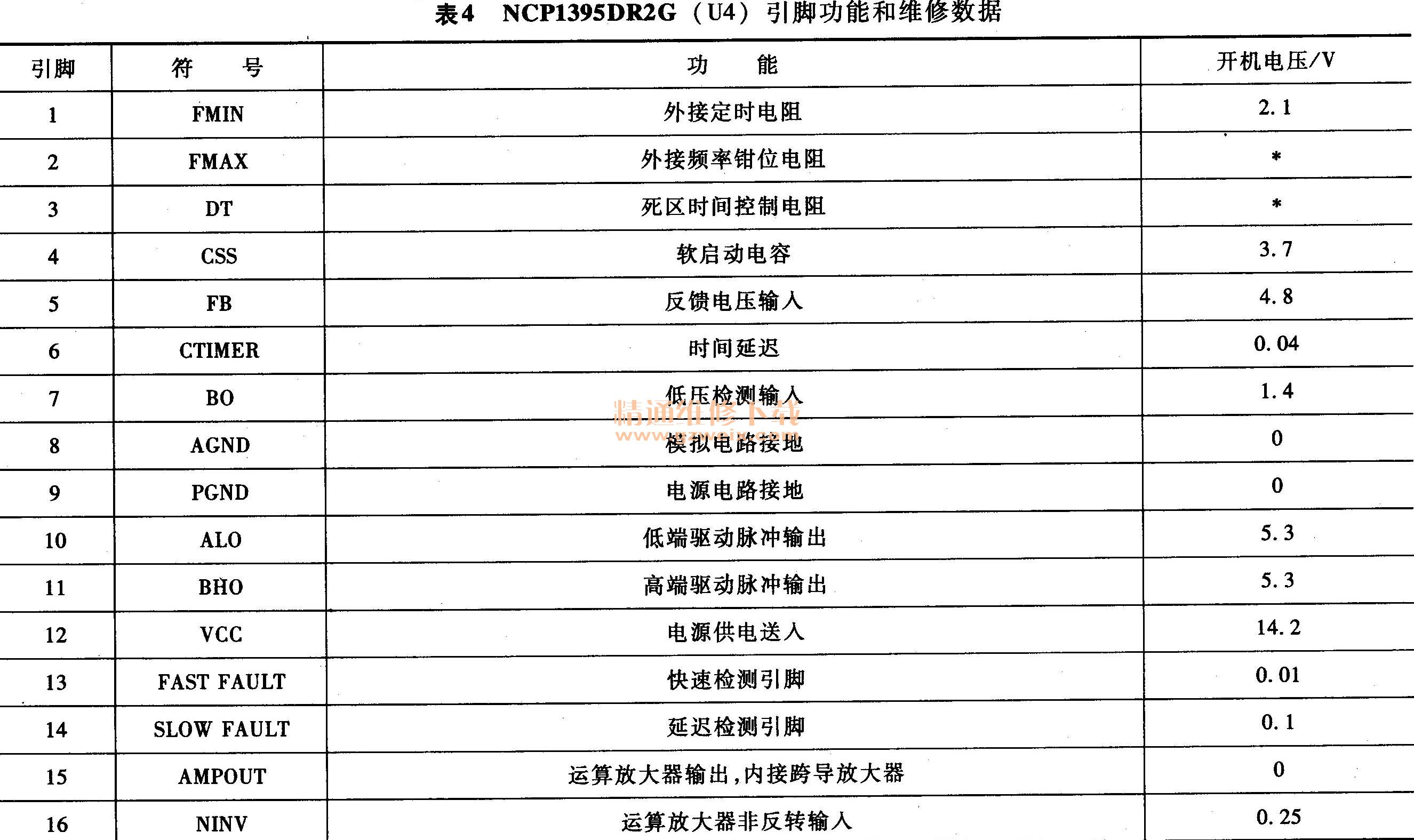

    该电源板的集成电路引脚功能和维修数据如表1~表4所示。
