液晶彩电和等离子彩电是目前流行的平板彩电，其电源电路是平板彩电中十分重要的电路组成部分，其主要作用是为平板彩电提供稳定的直流电压。由于电源电路工作电压高、电流大，极易出现故障，引发黑屏、无图像、无伴音、图像异常、自动关机等故障，电源电路的维修在平板彩电维修中占有很大的比例，因此理解电源电路的工作过程，识别电源电路图工作原理，掌握开关电源维修方法，实施切实可行的检修步骤，对快速准确地维修平板彩电具有重要意义。

1平板彩电开关电源的种类和框图
    平板彩电的电源电路与传统CRT彩电的电源电路相比，其电路结构既有与CRT彩电电源的相同部分，也有与CTR彩电电源的不同之处。相同之处是都设有市电输入抗干扰电路、市电整流滤波电路、振荡与驱动电路、大功率开关管、开关变压器与二次整流滤波电路等。不同之处是CRT彩电电源大多设计在主电路板上，而平板彩电电源多采用独立的电源板或电源盒，为了提高电源的效率和抗干扰能力，多设有功率因数校正（PFC）电路、半桥式推挽输出电路、同步整流电路；为了保证电源电路的可靠工作，设有完善的过电流、过电压、过载、过热保护电路。新型液晶彩电电源板，还将背光灯逆变器电路设置在电源板上，特别是小型液晶彩电和新型LED彩电；等离子彩电开关电源板还设有电源管理CPU电路，一是对开关电源开关机时序进行控制，二是对电源板各个开关电源输出电压进行检测，发生过电压、欠电压保护时，采取待机保护措施。

1.1平板彩电开关电源的种类
随着平板彩电技术的发展，电源电路也在不断改善和进步，其电源电路大致可以分为以下几种类型。

    1．外置型

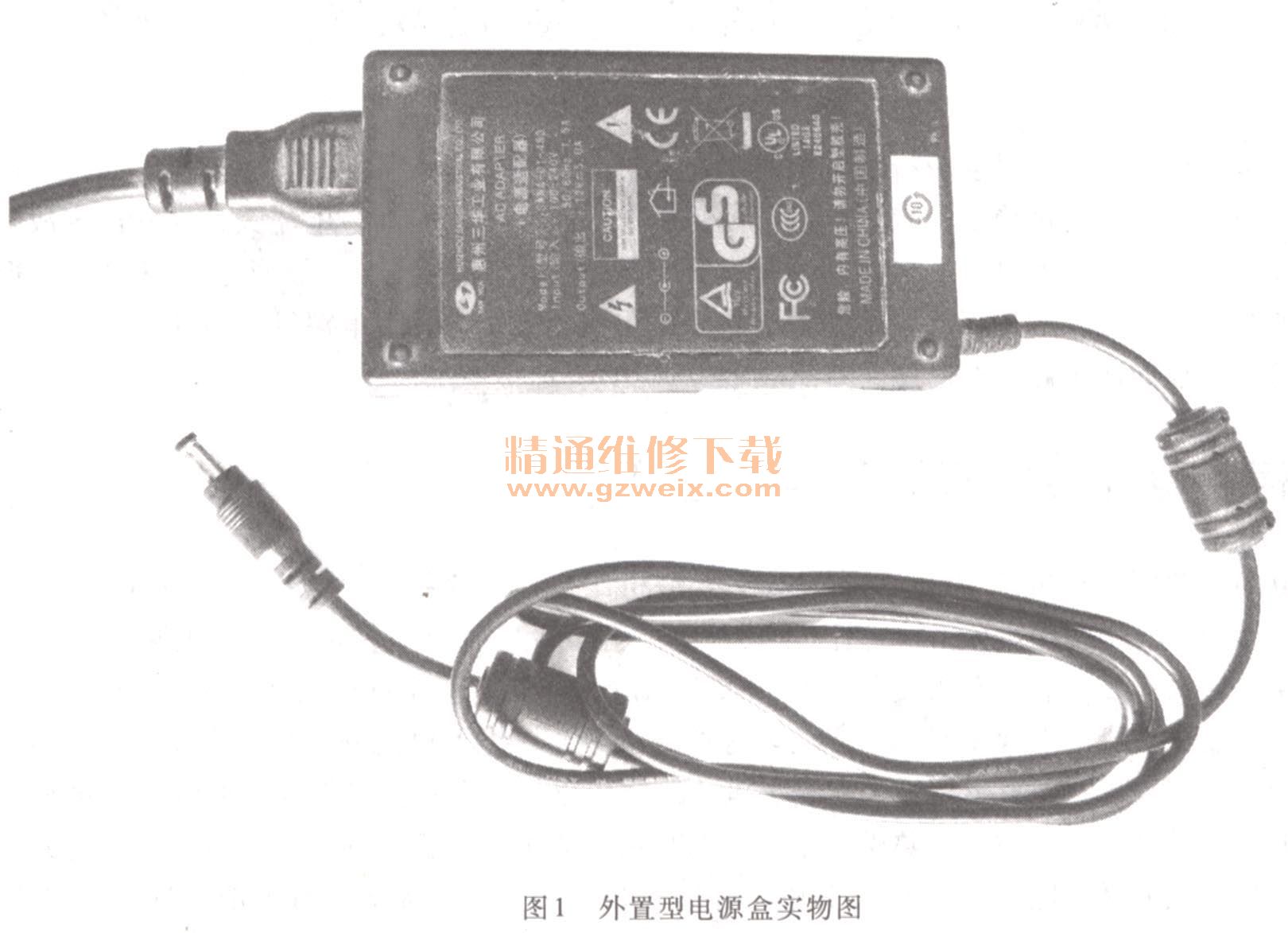

    早期的液晶彩电由于屏幕小，消耗功率小，常采用独立的外置型电源盒，如图1所示。这种开关电源一般称为电源适配器（Adapter），放置在液晶彩电的外部，通过连接线与液晶彩电的电源输入插座相连接，为电视机内部电路供电。电源适配器输出的直流电压一般为12V，也有一些机型为12V以上，输入液晶彩电后，由主板DC-DC变换电路降压后，变为1.8V, 3.3V, 5V等多种低压，为相关电路供电。

图1 外置型电源盒寞实物图

    2．内置型

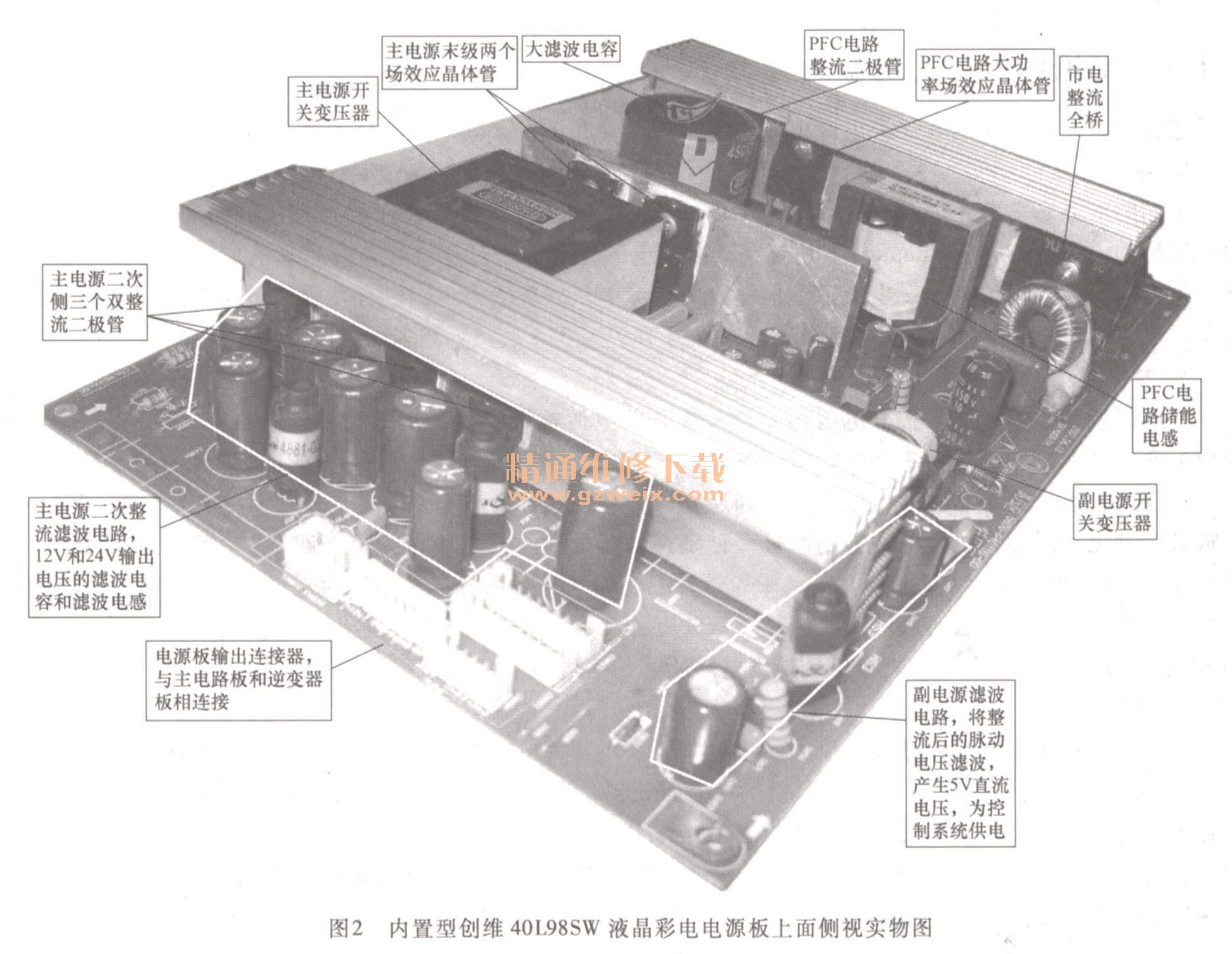

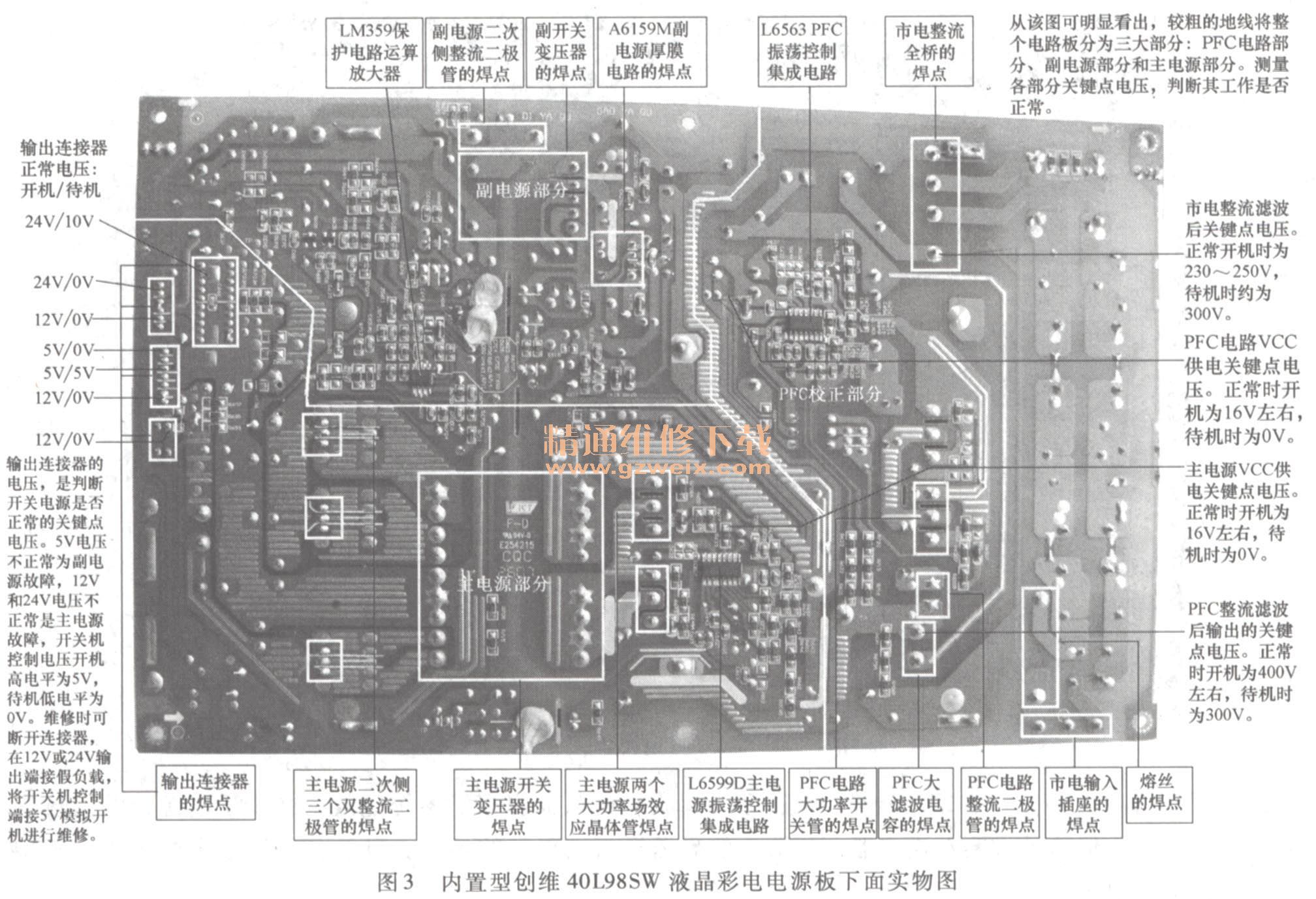

    所谓内置型，是指在平板彩电内部专设一块开关电源板，图2是内置型创维40L98SW液晶彩电电源板上面侧视实物图，图3是内置型创维40L98SW液晶彩电电源板下面实物图，安装在液晶彩电内部主板的旁边，通过连接器和连接线与主板和逆变器板相连接，为其提供电源。在平板彩电中，采用这种电源板最为常见，虽然内置型电源板的型号多种多样，但是其输出电压多为以下四组：+ 5VS（或标注5V,5VSB）供给CPU及开／待机控制电路；+ 12V为主板部分电路供电；+ 24V为逆变器背光灯驱动板供电，当然，有些大功率电源板还会输出一组+18V电压，供给伴音功放电路。输出的直流电压再加到主电路板的DC-DC变换器中，产生整机小信号处理电路所需的5V, 3.3V, 2.5V等电压。

    3．整合型

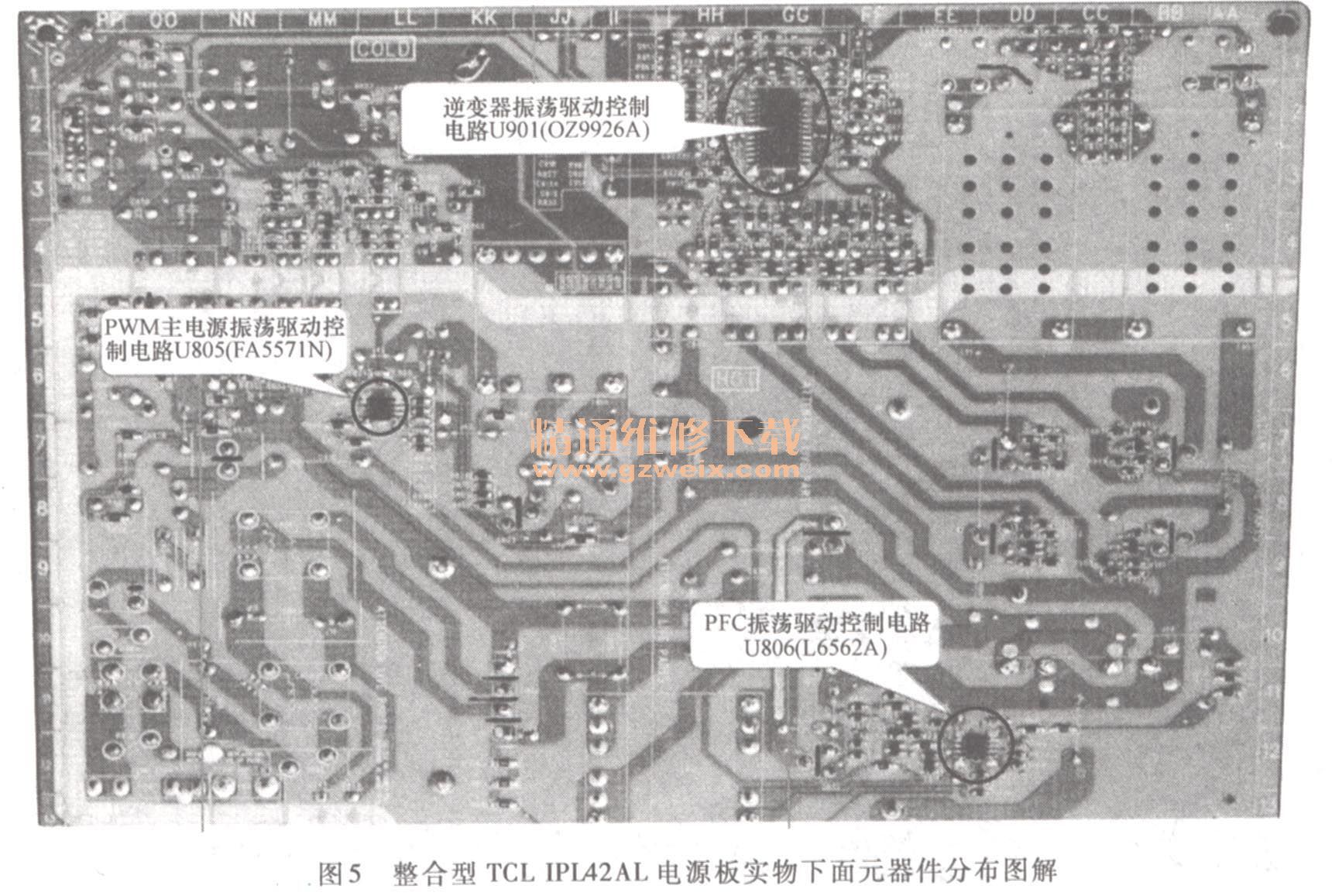

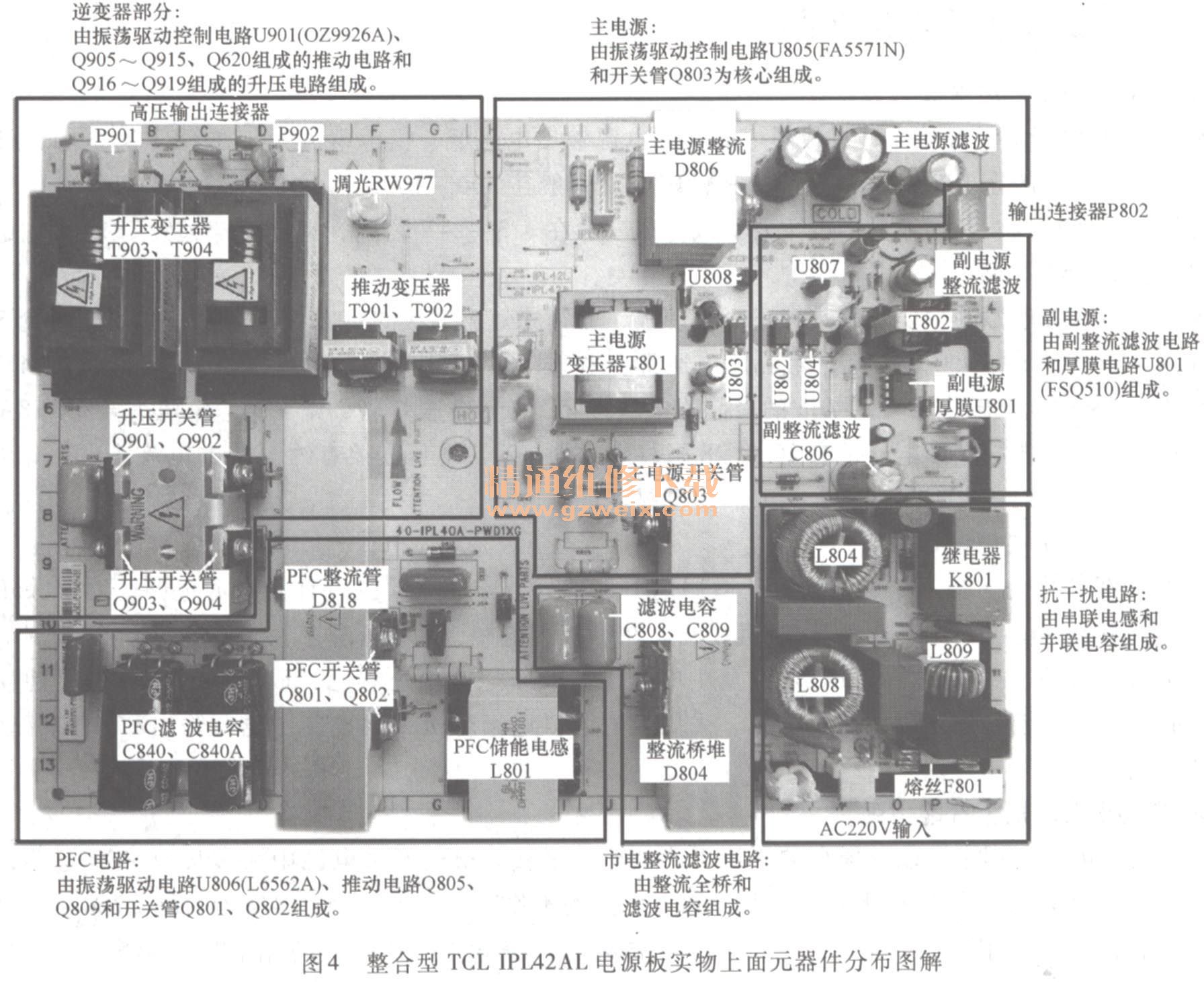

整合型电源板是近几年开发面世的新型电源板，将开关电源电路和背光灯逆变器整合在同一块电路板上，图4是整合型TCLIPL42AL电源板实物上面元器件分布图解，图5是整合型TCLIPL42AL电源板实物下面元器件分布图解，常称为整合板或IP板。


整合型电源板与上两种类型电源相比，最大的区别是，这种电源板送给逆变器的供电电压并不是+ 24V或＋12V，而是市电整流滤波及PFC变换后的＋380V直流电压。逆变器将＋380V通过DC-AC升压达到灯管所需高压，省去了24V转换，减少了功率损耗，从而提高了系统能效，减少了电源板的发热量，降低了总成本，但这种方案对逆变器上元器件的耐压提出了更高的要求。目前，这种整合板应用在新型、小屏幕液晶彩电中。
