长虹液晶彩色电视HS210-4N02-2开关电源
来源：本站整理  作者：佚名  2013-06-24 15:04:48


2图解长虹液晶彩色电视HS210-4N02-2开关电源维修
该电源板发生故障时，主要引发开机黑屏幕故障，可通过观察待机指示灯是否点亮，测量关键点的电压，解除保护的方法进行维修。指示灯不亮且无5V电压输出，检修副电源电路；指示灯亮，无24V和12V, 5.25V电压输出，先确定是否进入开机状态，再检查主电源；主电源供电由380V降低为300V，检测PFC电路。

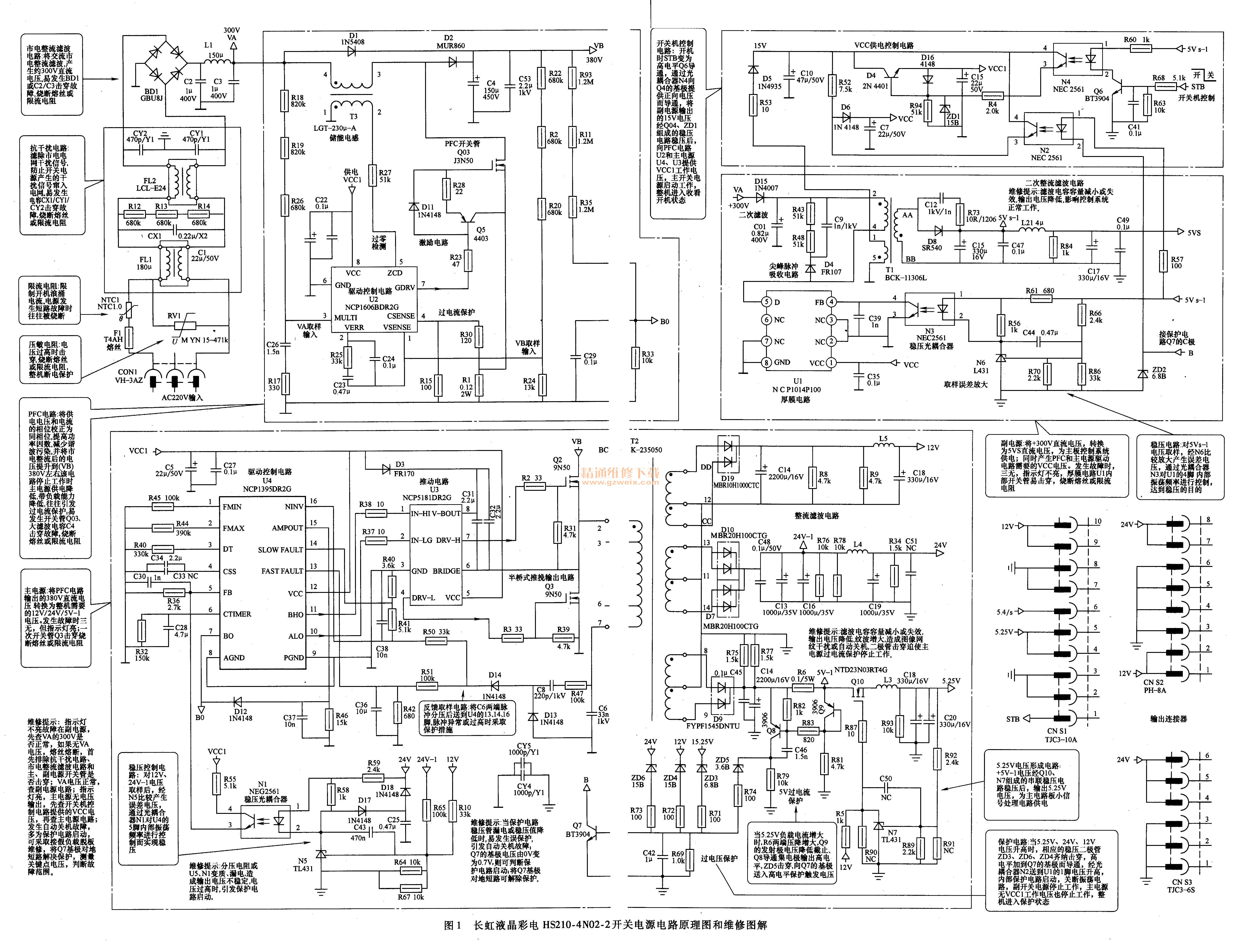

长虹液晶彩色电视HS210-4N02-2开关电源电路原理图和维修图解如图1所示。
长虹液晶彩色电视HS210-4N02-2开关电源原理图
