1长虹液晶彩色电视FSP368-4M01开关电源维修资料

    长虹液晶彩色电视采用的FSP368-4M01电源板，是永胜宏FSP系列中适用于46 - 47 in液晶彩色电视的开关电源，应用于长虹LT4619P, LT47866DR, LT47866FHD, LT47588,LT47600, LT47700, LDTV477000,LDTV47700U, LT47710FHD等液晶彩色电视中。

    该电源板由三部分组成：一是以集成电路NCP1653A （IC5 ）为核心组成的PFC电路，将整流滤波后的市电校正后提升到390V为主开关电源供电。二是以集成电路TEA1532A （IC201）为核心组成的副开关电源，产生＋5VS/1A和VCC电压，其中＋5VS/1A为主板控制系统供电，经待机电路控制后，为主板小信号处理电路供电；VCC电压经待机电路控制后，为主电源和PFC驱动电路供电。三是以集成电路L6598（IC 101）为核心组成的主开关电源，产生＋24V/12A, +24V/2.5A电压，为主板和逆变器板供电。

    开关机采用控制PFC电路IC5和主开关电源驱动电路Ic101供电的方式。接通市电电源后，副电源首先工作，产生vcc电压和＋5VS/1A电压，其中＋5VS/1A为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到IC5和Ic101驱动电路，PFC电路和主电源启动工作，为整机提供＋24V/12A,+ 24V/2. 5A和＋5. 2V/3A电压，进入开机状态。

    该开关电源还设有以晶闸管SC RS201为核心组成的保护电路。其中过电流检测电路由运算放大器IC82组成，检测到过电流故障时向晶闸管的栅极送入高电平触发电压；过电压检测电路由稳压管ZD202～ZD204组成，对电源板输出的＋24V, +24VA, +5.2VS电压进行检测，发生过电压故障时，击穿相应的稳压管，向晶闸管的栅极送入高电平触发电压。保护电路启动时，晶闸管导通，通过光耦合器向副开关电源IC201的3脚和主电源IC101的8脚注入高电平，IC201, IC101均停止工作。

    该电源板的集成电路引脚功能和维修数据如表20～表24所示；稳压、保护、待机光耦合器和电压比较器的引脚对地电压如表25所示。

表20  L6598 （IC101）引脚功能和维修数据

表21  TEA1532A （IC201）引脚功能和维修数据

表22  NCP1653A （IC5）引脚功能和维修数据

表23  TSM103A （IC102）引脚功能和维修数据

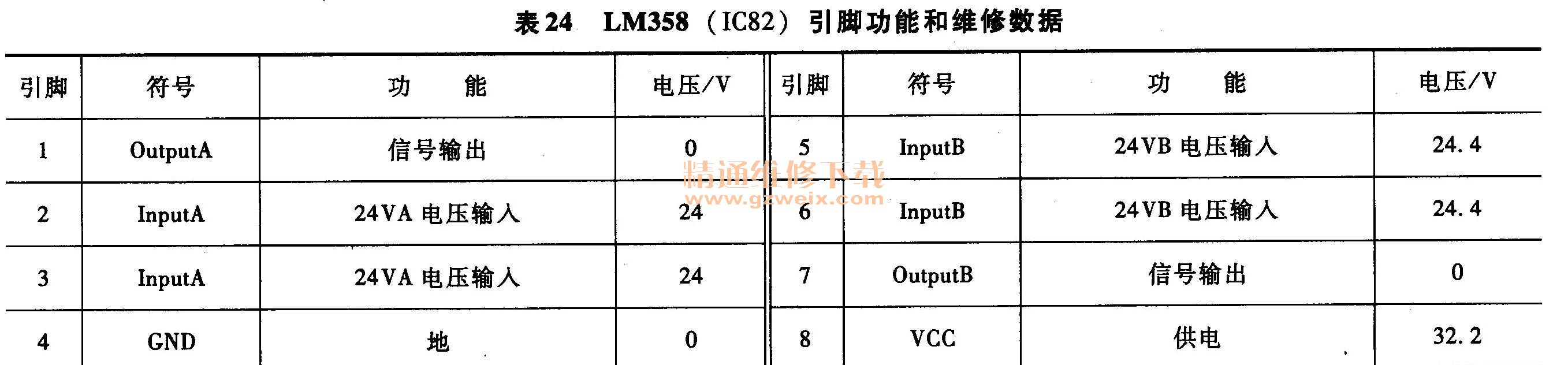

表24  LM358 （IC82）引脚功能和维修数据

表25光耦合器和电压比较器的引脚对地电压
