1长虹液晶彩色电视GP03开关电源维修资料

    长虹液晶彩色电视采用的GP03电源板，是长虹公司自主开发的适用于37 - 42in的开关电源，应用于长虹LT3718、LT4018、LT4219B、LT3712、LT3788、LT3719P, LT3719COM、LT4028、LT4019P、LT4228、LT4219P等大屏幕液晶彩色电视中。

    该电源板由两部分组成：一是以STR-E1565 （U806）的1/2为核心组成的PFC电路和以STR-E1565的另一个1/2为核心组成的＋12V, +5V主电源电路，向主板提供＋12V, +5V, +5V （MCU）三组电压，其中＋12V和＋5V两组电压供液晶彩色电视信号处理电路使用，+5V （MCU）电压供MCU使用；二是以STR-T2268 （U801）为核心组成的＋24V背光灯电源，为背光灯逆变器电路提供＋24V电压。

    开关机采用大功率MOs开关管控制＋12V, +5V向主板供电和＋24V电源驱动块VCC件电的方式。待机状态下，MOs开关管截止，切断主板的＋12V, + 5V供电和＋24V电源驱动块VCC供电，但保持微处理器控制系统＋5V供电。

    在＋12V, +5V主电源电路和＋24V开关电源背光灯电源，均设有完善的保护电路，具有过电流保护、过电压保护、过载保护、欠电压保护等多种保护功能，．保护电路启动时，迫使开关电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表26、表27所示；稳压、保护、待机光耦合器的引脚对地电压如表28所示，供维修时参考。

表26  STR-E1565 （U806）引脚功能与维修数据

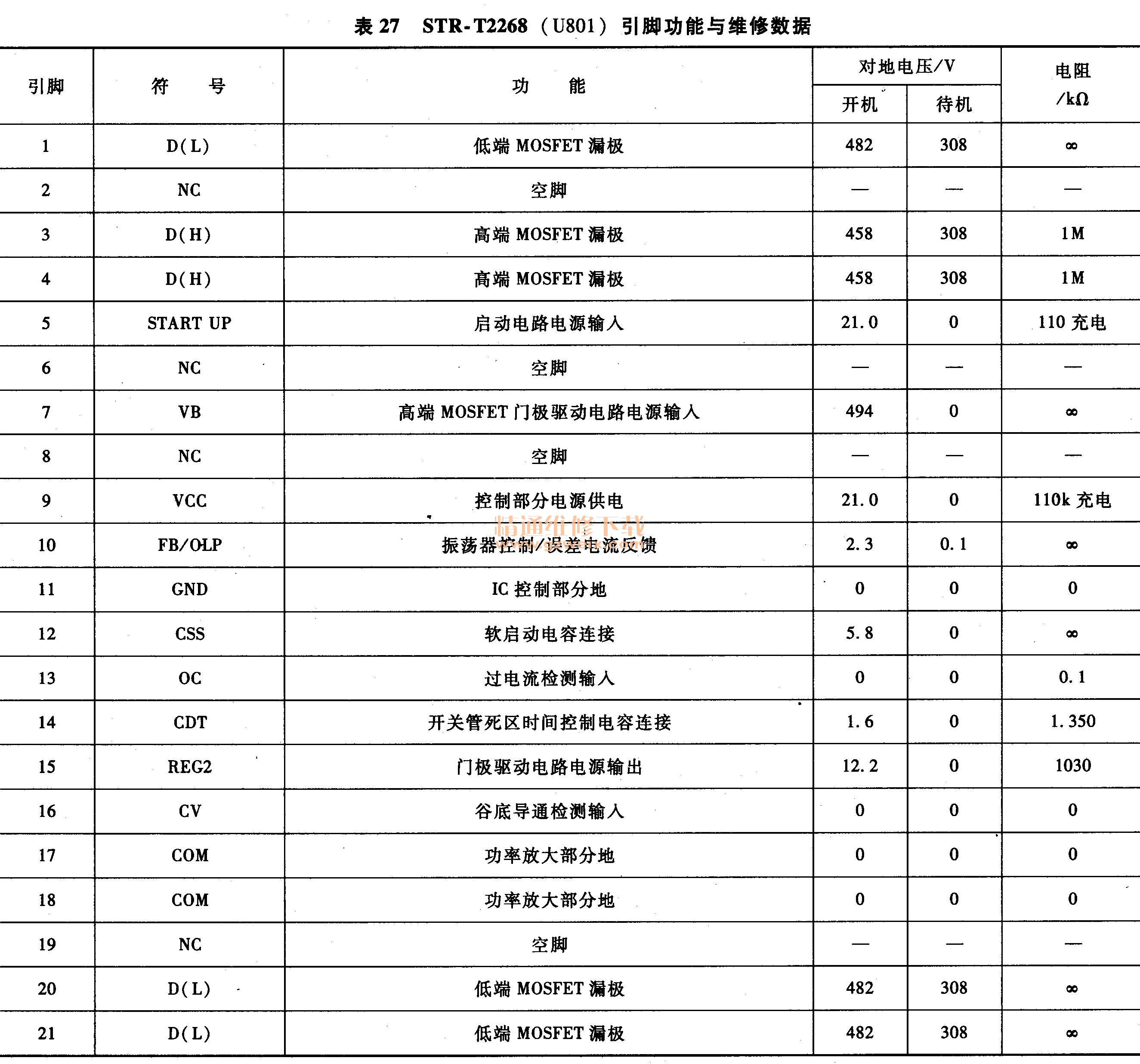

表27  5TR-T2268 （U801）引脚功能与维修数据

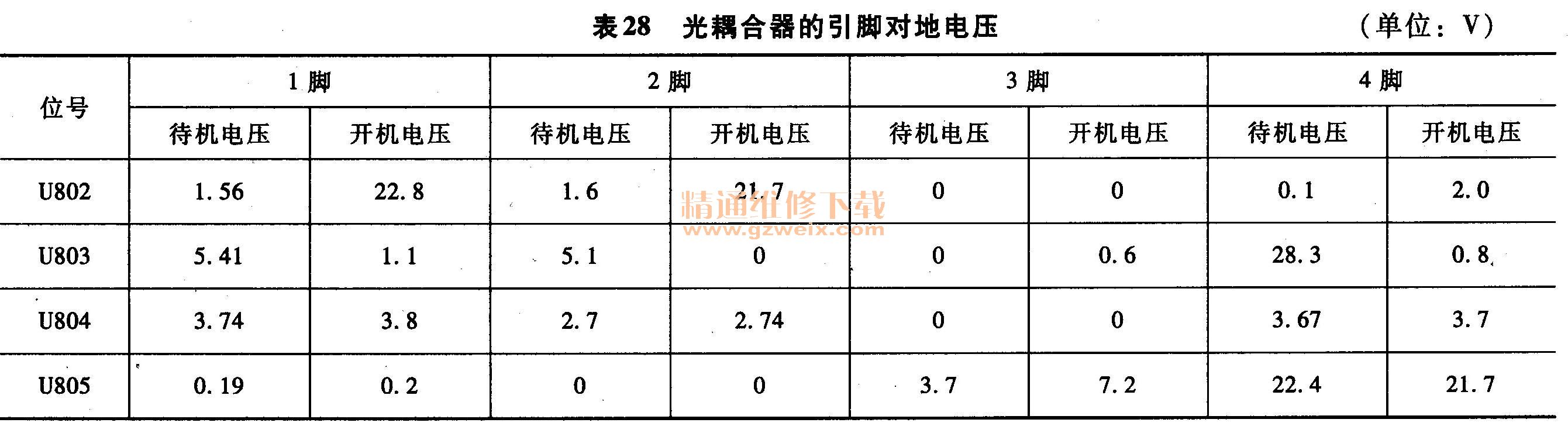

表28光耦合器的引脚对地电压
