1长虹液晶彩色电视HS280-4N01开关电源维修资料

    长虹液晶彩色电视采用的HS280-4N01电源板，气可与GP07开关电源代换，应用于长虹37～42in大屏幕液晶彩色电视中。

    该电源板由三部分组成：一是以集成电路NCP1653 A （N01）为核心组成的PFC电路，将整流滤波后的市电校正后提升到400V为主开关电源供电；二是以集成电路NCP1271 （N02）为核心组成的副开关电源，产生＋5VS电压和VCC电压，为主板控制系统和PFC驱动电路、主电源驱动电路供电；三是以集成电路NCP1395 （N03）和驱动电路NCP5181 （N04）为核心组成的主开关电源，产生两组＋24V电压，为主板和逆变器板供电，其中＋24V电压经以QS04～QS06为核心组成的电路，产生5V电压，为主板小信号处理电路供电。

    开关机采用控制PFC电路N01和主开关电源N03, N04驱动电路VCC供电的方式。接通市电电源后，副电源首先工作，产生VCC电压和＋5VS电压，其中＋5VS为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到驱动电路NO1, N03, N04, PFC电路和主电源启动工作，为整机提供＋24V和5V电压，进入开机状态。

    该开关电源在开关电源的二次侧设有以晶体管QS3、光耦合器N09为核心的过电压保护电路，当副电源输出的5VS-1电压和主电源输出的＋24V-1电压过高时，击穿稳压管ZDS4或ZDS5, QS3导通，通过光耦合器N09向副电源驱动电路N02的1脚送入高电平，N02内部保护电路启动而停止工作，主电源因无VCC供电也停止工作，电源指示灯熄灭。

    该电源板的集成电路引脚功能和维修数据如表29～表32所示；稳压、保护、待机光耦合器的引脚对地电压如表33所示，供维修时参考。

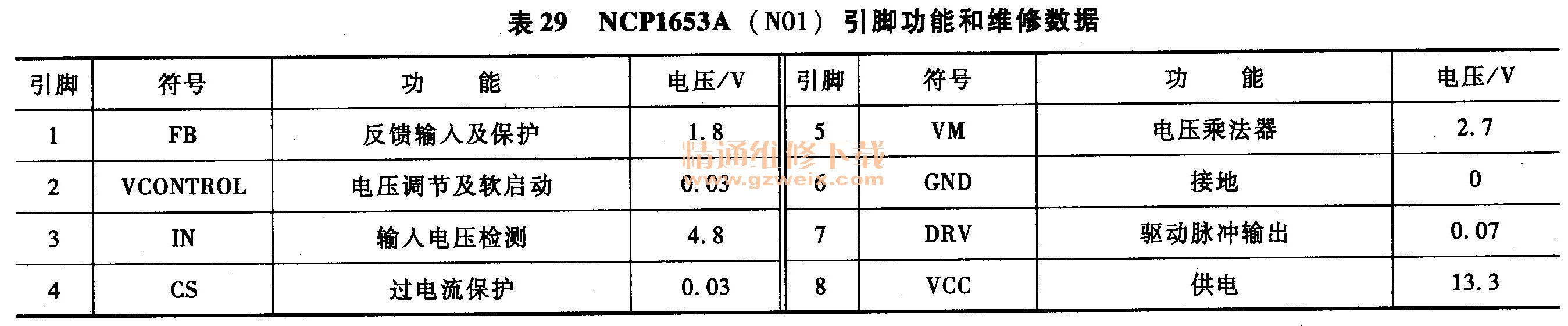

表29  NCP1653A （N01）引脚功能和维修数据

表30  NCP1271 （N02）引脚功能和维修数据

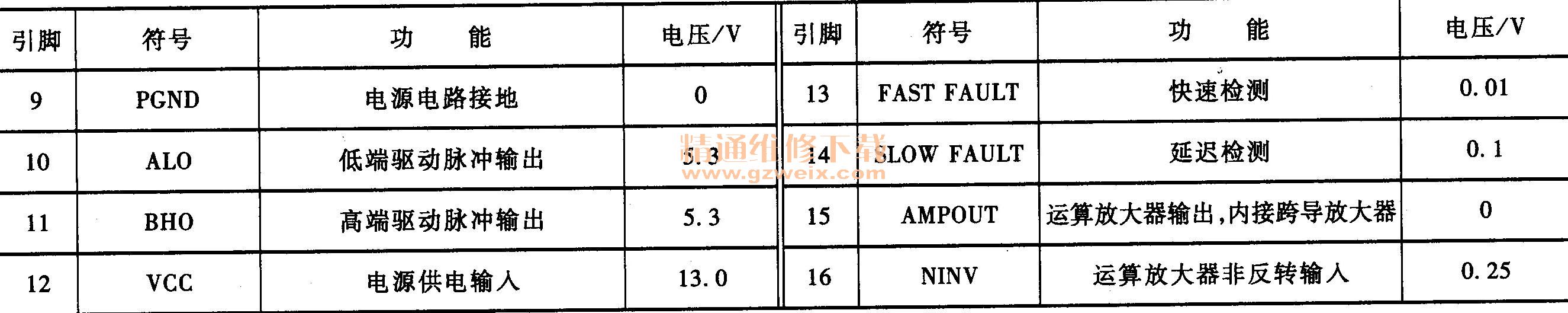

表31  NCP1395 （N03）引脚功能和维修数据

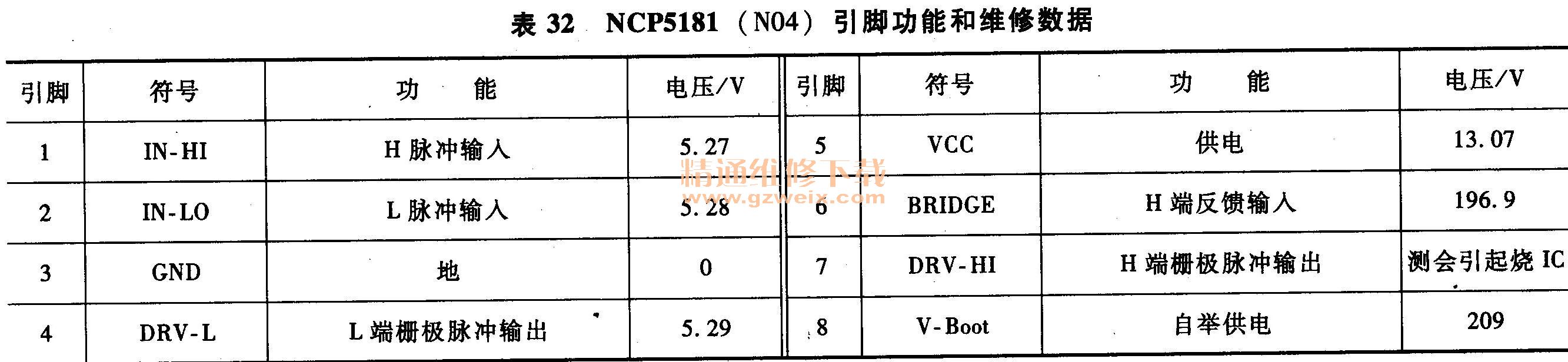

表32  NCP5181 （N04）引脚功能和维修数据

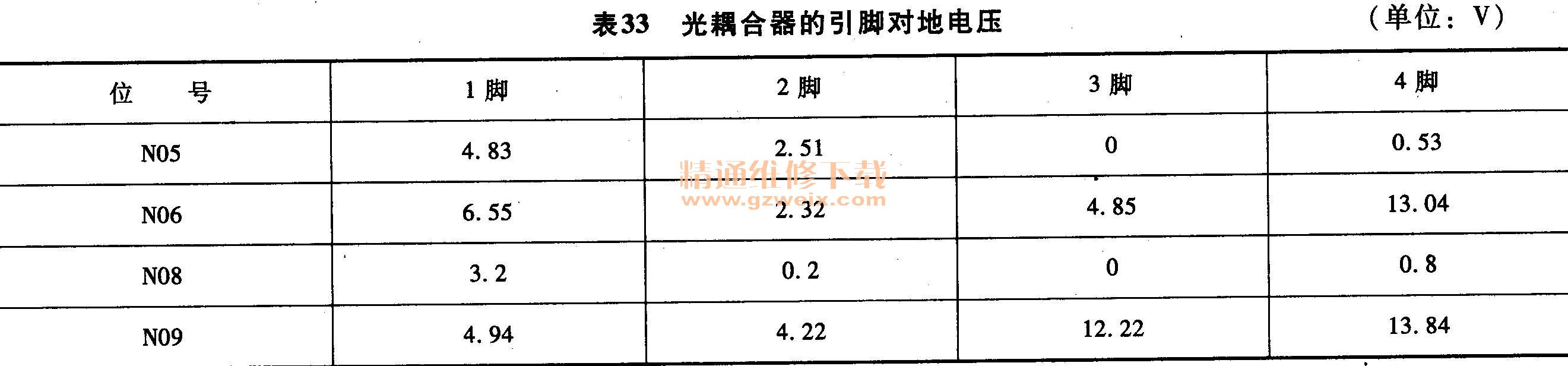

表33光耦合器的引脚对地电压
