1长虹液晶彩色电视HS488-4N01开关电源维修资料

长虹液晶彩色电视采用欣锐HS488-4N01电源板，应用于长虹LT52720 F等LM24机心，LT52900FHD（L08）、LT52900FHD （L09）等LS20A, ITV55820D, IVT55820D （L14）等LS20 A + IT02机心等大屏幕液晶彩色电视中。

    该电源板由三部分组成：一是以集成电路NCP1653ADR2G （U2）为核心组成的PFC电路，将整流滤波后的市电校正后提升到400V为主开关电源供电；二是以集成电路NCP1271A （U1）为核心组成的副开关电源，产生＋5VS电压和VCC电压，为主板控制系统和PFC驱动电路、主电源驱动电路供电，其中+5VS电压经Q3控制后，产生5V电压，为主板小信号处理电路供电；三是以集成电路NCP1396 （U3）为核心组成的主开关电源，产生两组＋24V- I、+ 24V- II、+ 12V电压，为主板和逆变器板供电。

    开关机控制电路由Q6, N3  Q4组成，采用控制PFC电路U2和主开关电源U3驱动电路VCC2供电的方式。接通市电电源后，副电源首先工作，产生vcc电压和＋5VS电压，其中＋5VS为控制系统提供电源，二次开机后开关机控制电路将vcc1电压送到驱动电路U2, U3, PFC电路和主电源启动工作，为整机提供＋24V- I、+24V- II、＋12V和5V电压，进入开机状态。

    该开关电源在二次侧设有以晶闸管N4为核心的过电压、过电流保护电路，当主电源输出的12V,24V- I和副电源输出的 5V电压过高时，击穿稳压管ZD5～ZD7，向晶闸管的栅极送入保护触发电压；当12V, 24V- II发生过电流故障时，过电流保护检测电路输出BF保护触发电压，晶闸管导通，将开关机控制电路光耦合器N3的1脚电压拉低，整机进入待机保护状态。

    该电源板的集成电路引脚功能和维修数据如表34、表35所示；稳压、待机光耦合器的引脚对地电压如表36、表37所示，供维修时参考。

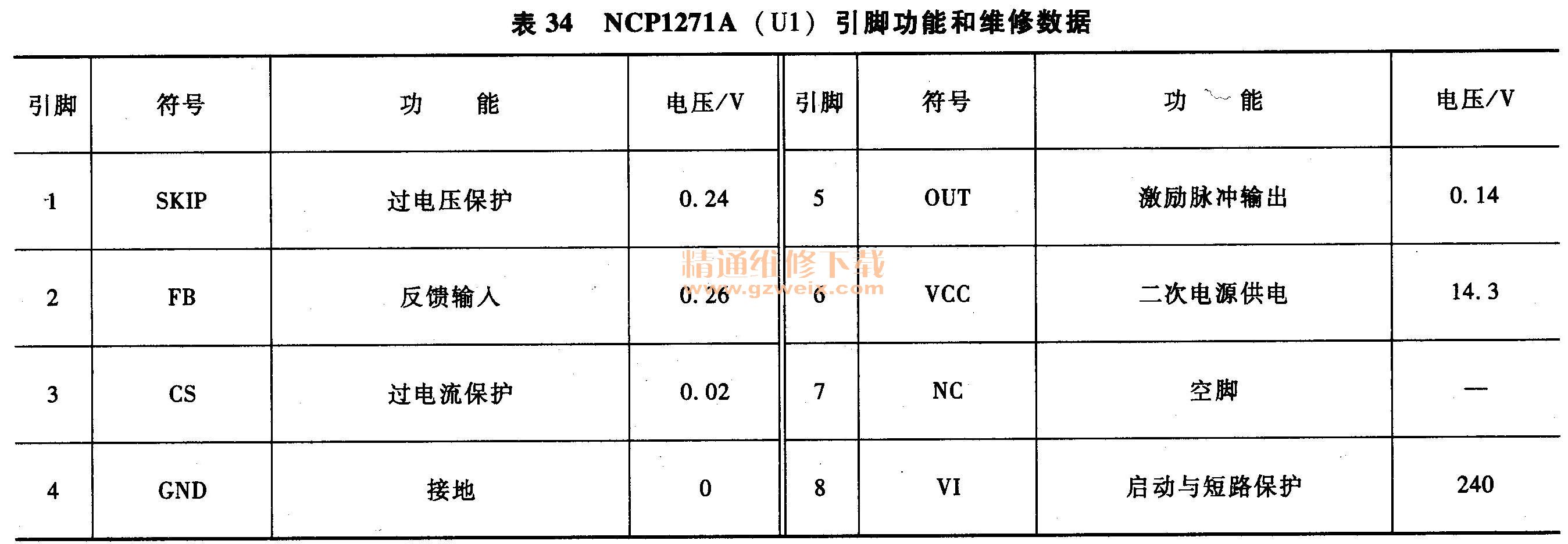

表34   NCP1271A （U1）引脚功能和维修数据

表35  NCP1653ADR2G （U2）引脚功能和维修数据

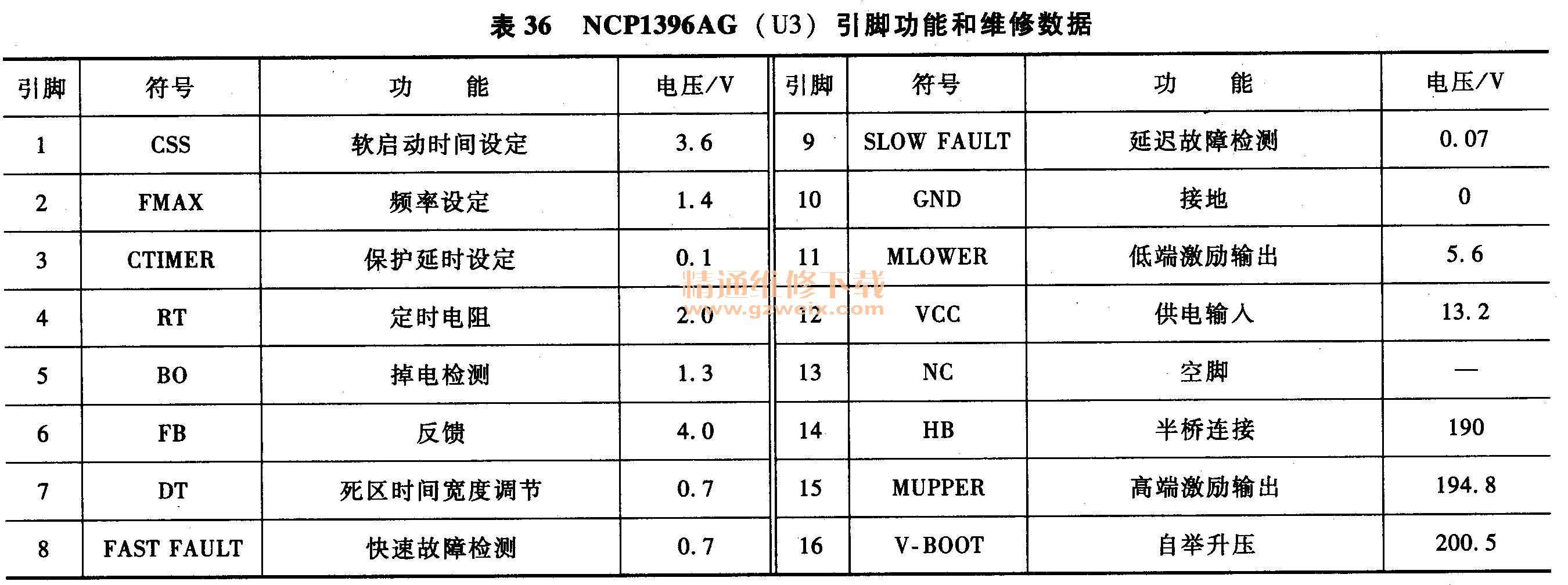

表36  NCP13%AG （U3）引脚功能和维修数据

表37光耦合器的引脚对地电压
