2长虹液晶彩色电视HS488-4N01开关电源维修图解
    该电源发生指示灯不亮故障时，主要检测副电源，首先检查熔丝F1是否熔断，如果熔断，要排除市电输入抗干扰电路、整流滤波电路、主副开关电源和PFC电路大功率开关管击穿短路故障；确保大滤波电容E10, E11两端HV测试点有约300V的待机供电电压，再检查副电源电路。

    对于副电源的维修：首先检查副电源驱动电路Ul的8脚启动电压，如果无启动电压，检查8脚外部的启动电路R4, R5, D1；如果有启动电压，检查Ul的5脚有无激励脉冲输出。无激励脉冲输出，检查U1及其外部电路元器件；有激励脉冲输出，检查开关管Q1、开关变压器T1和副电源二次整流滤波电路。

    如果发生指示灯亮，无＋24V和＋12V电压输出故障，首先测量连接器CNS3的1脚PWR ON/OFF的电压是否为高电平处于开机状态，再检查待机电路是否正常提供VCC2电压；然后排除主电源电路故障。如果无VCC2电压送到PFC电路U2的8脚或主电源U3的12脚，检查待机VCC控制电路Q4, Q6和光耦合器N3及其副电源vcc整流滤波电路Rll, D6, El等。如果VCC2供电正常，则检查U3的11, 15脚有无激励脉冲输出，无激励脉冲输出，检查U3及其外部电路；有激励脉冲输出，检查末级半桥式推挽输
出电路，开关变压器T4, T5和二次整流滤波电路。
    如果主副电源开机时的供电HV仅为300V左右，则是PFC电路未工作或发生故障，有可能是PFC滤波电容E10, E11失效。如果检测E10, E11正常，先查U2的8脚VCC2供电是否正常，再查U2的7脚有无激励脉冲输出，无激励脉冲输出，检查U2及其外部电路；有激励脉冲输出，检查U2的7脚外部推动电路和开关管Q7～Q9。另外，1脚外部的输出取样反馈电路或3脚外部的市电取样输入电路中的分压电阻发生变质故障，也会引起U2保护停止工作。

    拆下电源板脱板维修时，可将组成连接器CNS3的开关机控制端PWR ON/OFF与5VS输出端相连接，为待机控制电路提供开机高电平。

如果发生指示灯亮后熄灭故障，多为保护电路启动引起，检查主电源稳压和过电压保护电路。解除保护的方法是将N4的栅极对地短路。要确定是哪个保护检测电路引起的保护，可采用逐个断开过电压保护电路隔离二极管D36～D38或过电流保护电路隔离二极管D25, D34后开机确定，如果断开哪个二极管后开机不再保护，则是该检测电路引起的保护。

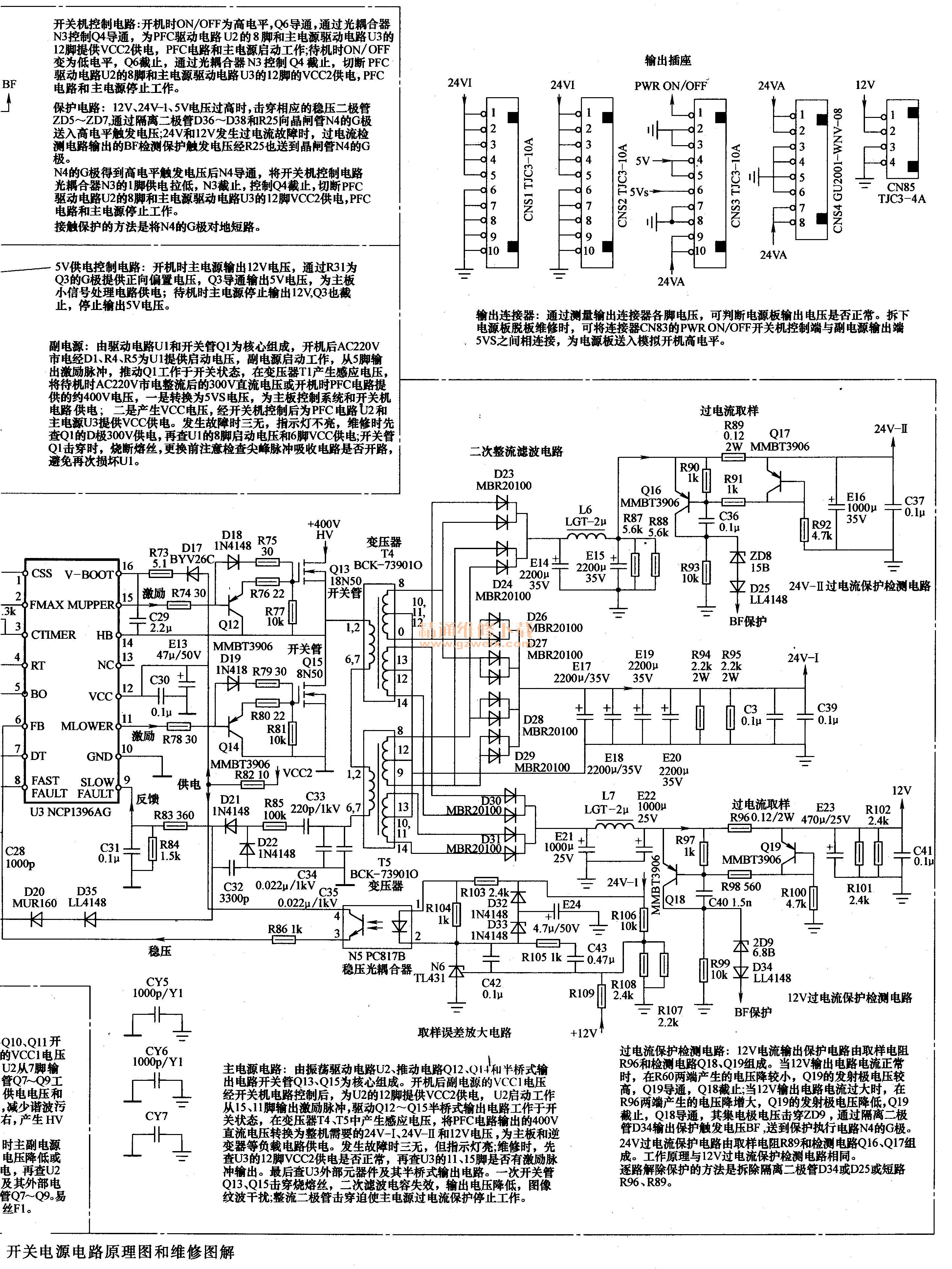

长虹液晶彩色电视HS488-4N01开关电源电路原理图和维修图解如图9所示。
