1康佳液晶彩色电视KPS300-01开关电源维修资料

    康佳液晶彩色电视采用KPS300-01电源板，编号为34005553和340062360 34005553电源板应用于康佳LC42CT36AC、LC42DS30D、LC42DS30GV、LC42DS60C、LC42DS66、LC42DT08AC、LC47 CT36DC、LC47DS30C, LC47DS60DC, LC47DT08AC, LC47DT68DC等液晶彩色电视中；34006236电源板应用于康佳LC40TS86B、LC40TS86DC、LC40TS86N、LC42DS30D、LC42FS10DC、LC42FS30GD、LC42FS81 AB、LC42 FS81 B、LC42FS81 DC、LC42FS81 GV、LC42 FT08 N、LC42 GS80 B、LC42 GS80 DC、LCD一42CA510、LC46GS80B、LC46GS80DC、LC46 GS82 B、LC46GS82DC、LC46TS86B、LC46TS86DC、LC46TS86N、LC47DT68DC, LC47 GS60 B , LC47 GS63 DC , LC47 GS68 B , LCD-47 C A520等液晶彩色电视中。

    康佳34005553电源板和34006236电源板电路基本相同，只是输出连接器不同，两种电源板的兼容性好，性能稳定，易于维修，在40inr 42in, 46in, 47in的液晶彩色电视中使用。本节以康佳 34005553电源板为例介绍其原理与维修。

    该电源板由三部分组成：一是以集成电路NCP1653A （NF901）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋400V为主开关电源供电；二是以集成电路FSQ0265 （ NB901）为核心组成的副开关电源，产生＋5 VSB和VCC电压；三是以集成电路L6599D （NW901）为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和背光板供电。

    开关机采用控制 PFC电路NF901和主开关电源驱动电路NW901的VCC供电的方式。接通市电电源后，副电源首先工作，产生VCC电压和＋5VSB电压，其中＋5 VSB为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到NF901和NW901驱动电路，PFC电路和主电源启动工作，为整机提供+ 24V,＋12V电压，进入开机状态。

    该开关电源一是在主电源设有以模拟晶闸管Q953, Q952和集成电路LM324 （N951）为核心组成的过电流检测、过电压检测保护电路，保护电路启动时，控制开关机控制电路动作，切断NF901和NW901驱动电路VCC供电，PFC电路和主电源停止工作；二是在副电源一次侧NB901的稳压控制端3脚设有市电电压过低保护检测电路，市电电压过低时保护电路启动，将NB901的3脚电压拉低，副电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表19～表22所示。

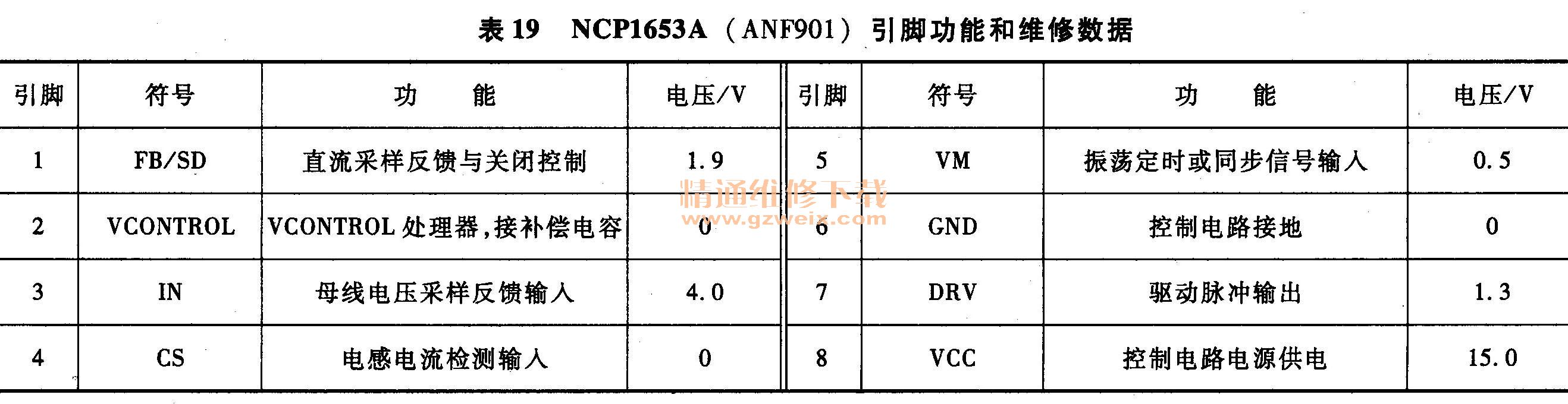

表19  NCP1653A （ANF901）引脚功能和维修数据

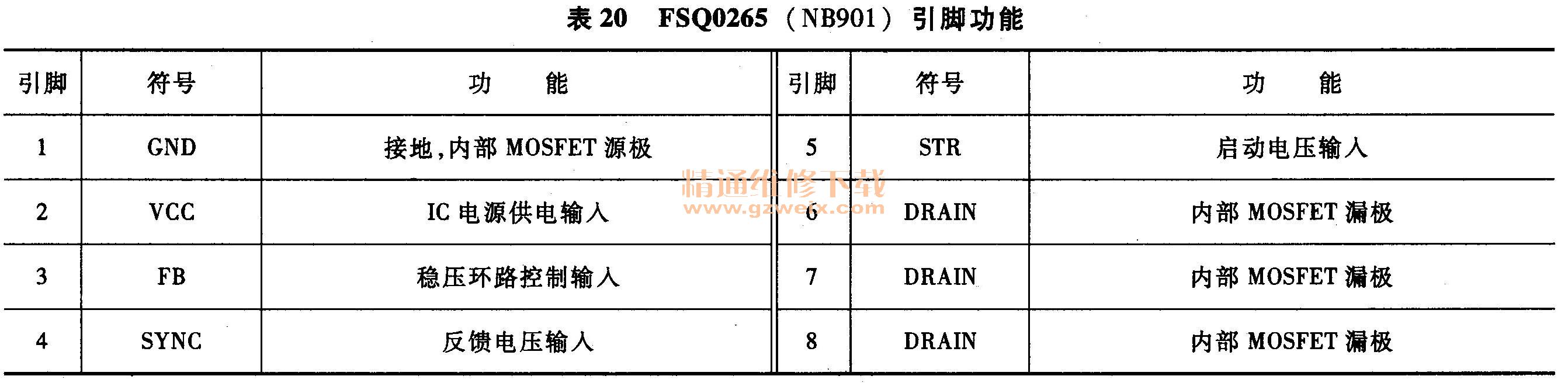

表20  F5Q0265 （NB901）引脚功能

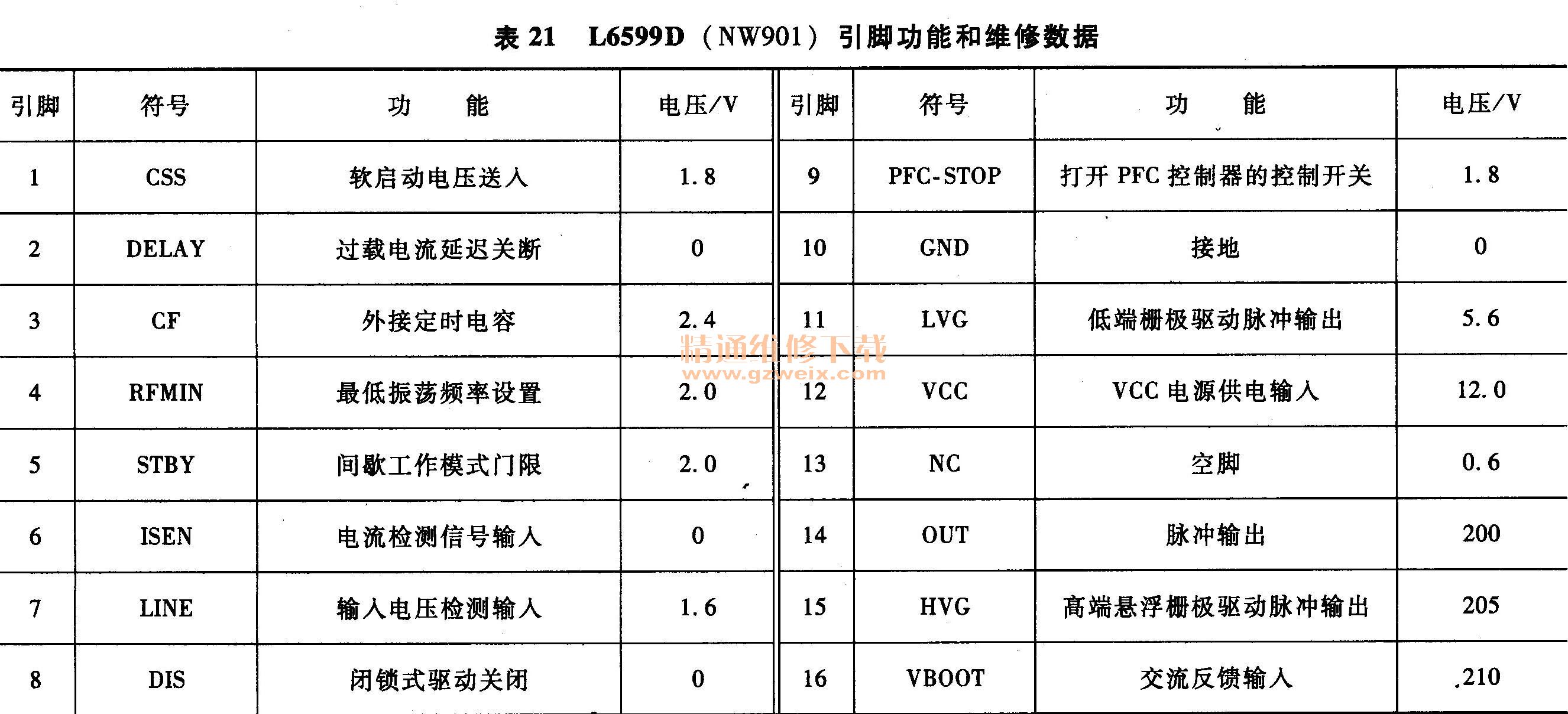

表21  L6599D （NW901）引脚功能和维修数据

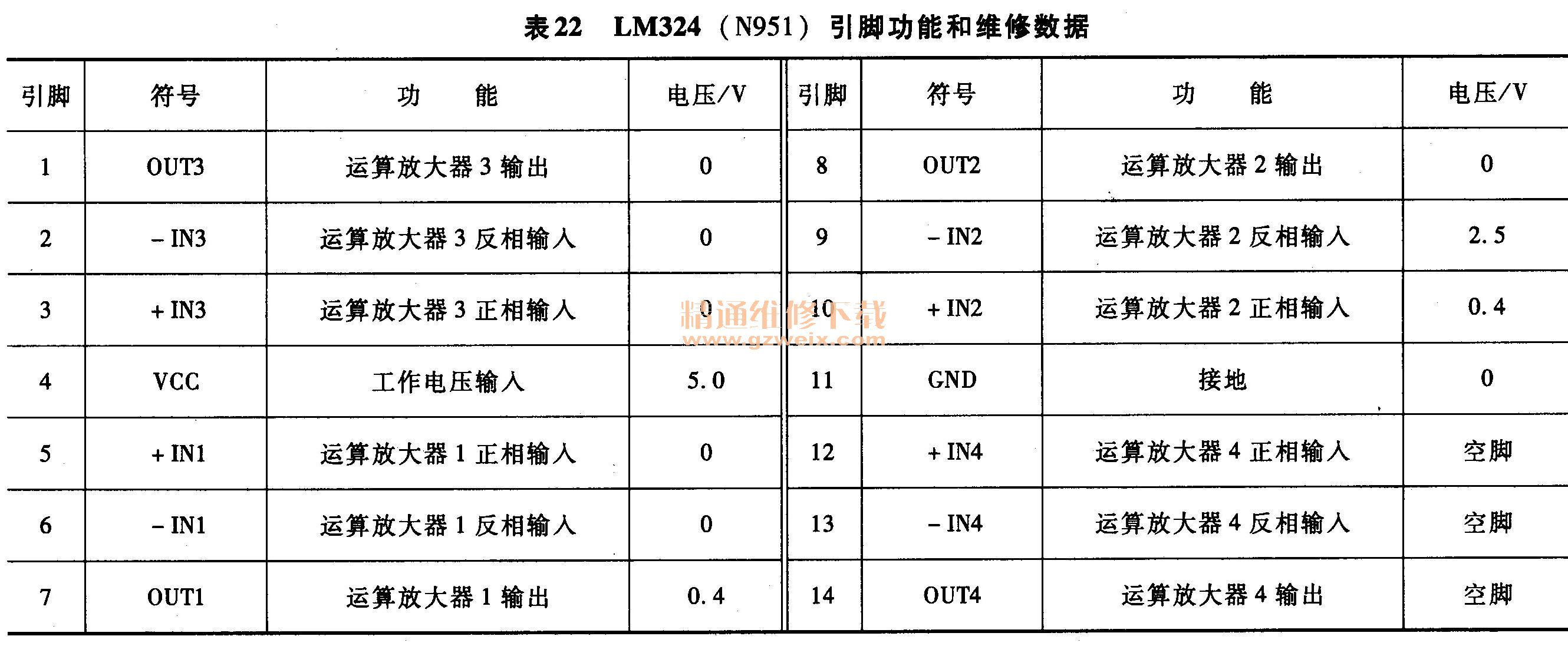

表22  LM324 （N951）引脚功能和维修数据
