2.康佳液晶彩色电视KPS300-01开关电源维修图解
    发生三无故障,指示灯不亮,首先检查熔丝是否熔断,如果熔断,首先排除抗干扰电路、市电整流滤波电路、主副电源和PFC电路开关管击穿短路故障;如果熔丝未断,再查副电源电路,首先检查NB901的5脚启动电压和2脚VCC供电,再查NB901的外部电路。当NB901内部开关管击穿时,注意检查稳压控制电路和TB901.一次侧并联的尖峰脉冲吸收电路元器件是否失效开路,避免新更换的NB901再次击穿损坏。

    发生三无故障,指示灯亮,多为主电源故障引起。先检查开关机控制电路为NW901的12脚提供的VCC电压是否正常,再查NW901及其外部电路。如果VCC不正常,一是检查开关机VCC控制电路Q951, N950, QB920;二是检查VCC形成电路整流管DB901,滤波电容CB904和稳压电路QB903,ZB902,常见为限流电阻RB909烧断。

    发生自动关机故障,多为保护电路启动引起。自动关机时,指示灯维持点亮,则是以主电源模拟晶闸管为核心的保护电路启动;如果发生自动关机故障,指示灯同时熄灭,则是副电源保护电路启动。
    可采用解除保护的方法维修,全部解除主电源模拟晶闸管保护的方法是将Q953的基极接地;逐路解除保护的方法是:过电流保护断开D951,过电压保护断开R964。解除副电源市电过低保护的方法是将QB904的栅极接地。

康佳液晶彩色电视KPS300-01开关电源电路原理图和维修图解如图11、图12所示。

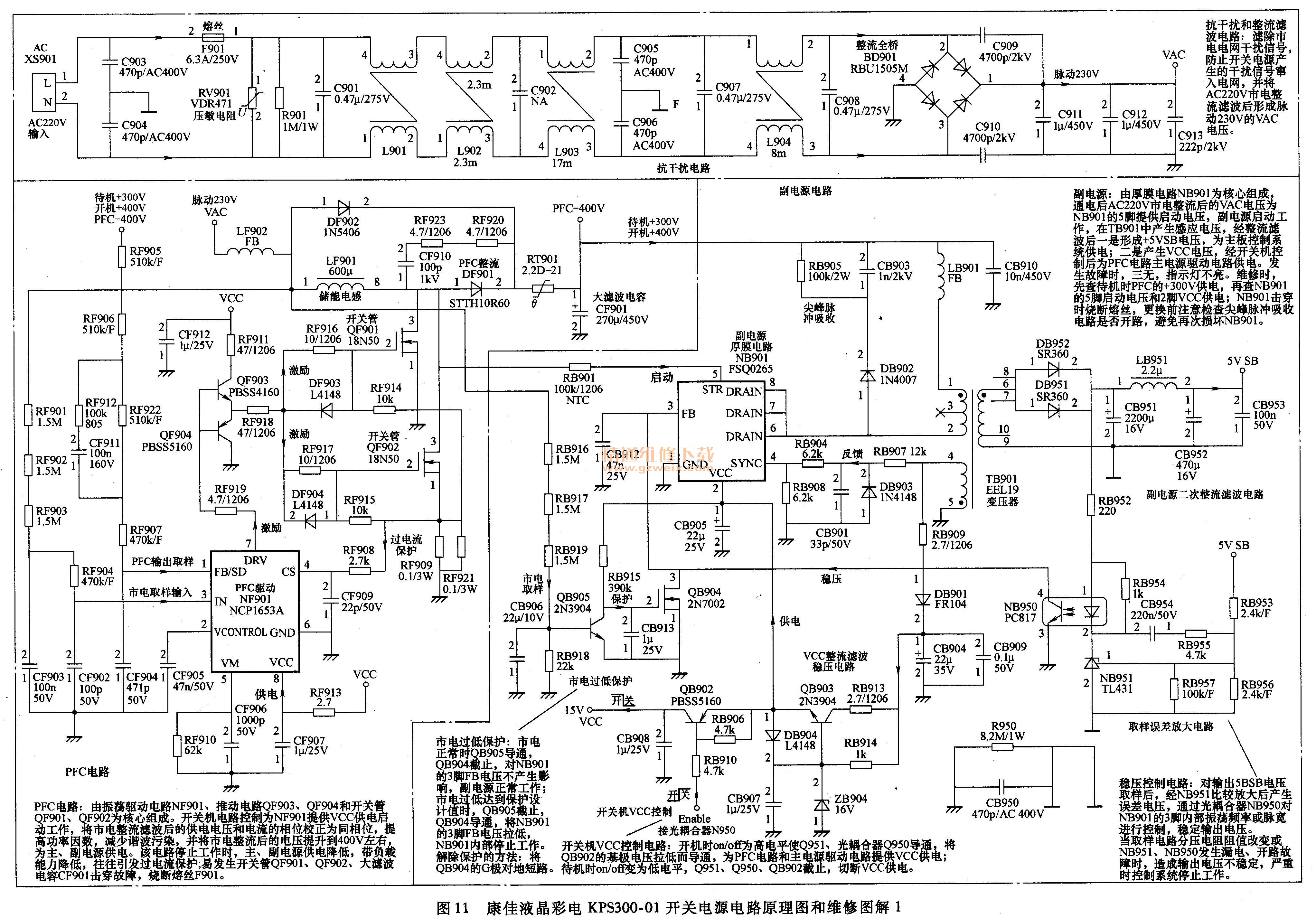

康佳液晶彩色电视KPS300-01开关电源电路原理图1

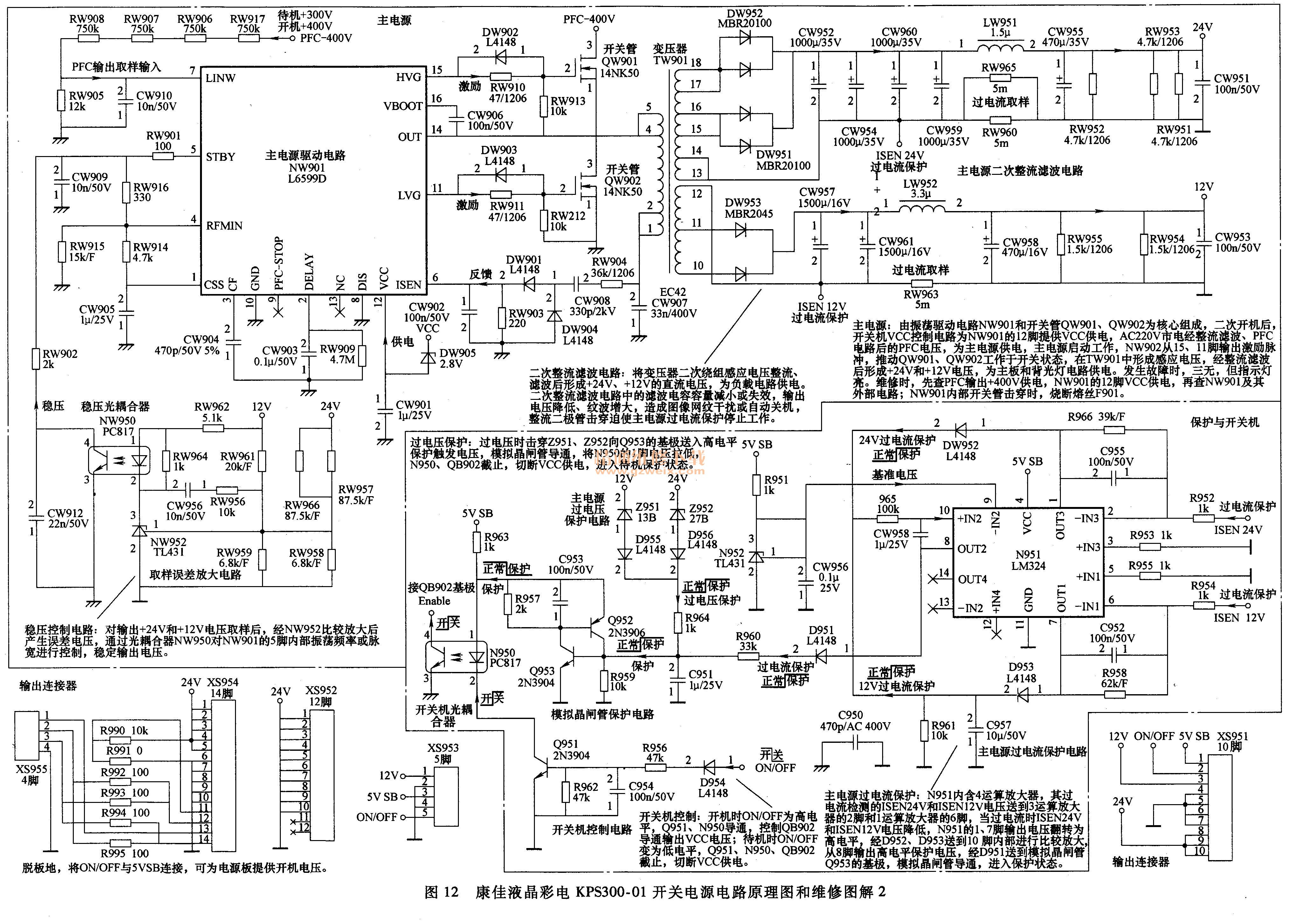

康佳液晶彩色电视KPS300-01开关电源电路原理图2
