1康佳液晶彩色电视晶辰KSP3180-006开关电源维修资料

    KSP3180-006电源板编号为34002563，应用于康佳LC-TM2718, LC-TM2718G等液晶彩色电视中。

    该电源板由三部分组成：一是以驱动控制电路AAH8 H （U2）为核心组成的副开关电源，为主板上的微处理器控制系统提供＋5VSB, +30VSB和VCC三组电压，+ 5VSB电压为控制系统供电；+ 30SB电压为保护电路供电；VCC电压经开关机电路控制后，为主开关电源驱动控制电路TDA16888 （U1）提供VCC1工作电压。二是以驱动控制电路TDA16888 （U1）的1/2为核心组成的PFC电路，将市电整流滤波后的低电压提升到＋370V，为主、副电源供电。三是以驱动控制电路TDA16888 （U1）的1/2为核心组成的主开关电源，为负载电路提供＋24V和＋12V的电压。

    待机采用切断PFC电路和主开关电源驱动电路Ul的VCC工作电压的方式，主开关电砰停止工作。接通市电电源后，副电源首先工作，，产生VCC电压和＋5VSB电压，其中＋5VSB为控制系统提供电源，二次开机后开关机控制电路将VCC电压送到驱动电路Ul的9脚，PFC电路和主电源启动工作，为整机提供＋24V, + 12V电压，进入开机状态。

    该电源板设有多种保护方案，一是在PFC电路和主开关电源的一次电路，依托驱动控制电路TDA16888的保护功能，设有过电压、欠电压、过电流保护电路；三是在主开关电源的二次侧设有以模拟晶闸管电路为核心的过电流、过电压保护电路。上述保护电路启动时，开关电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表23～表26所示。

表23 TDA16888 （U1）引脚功能和维修数据

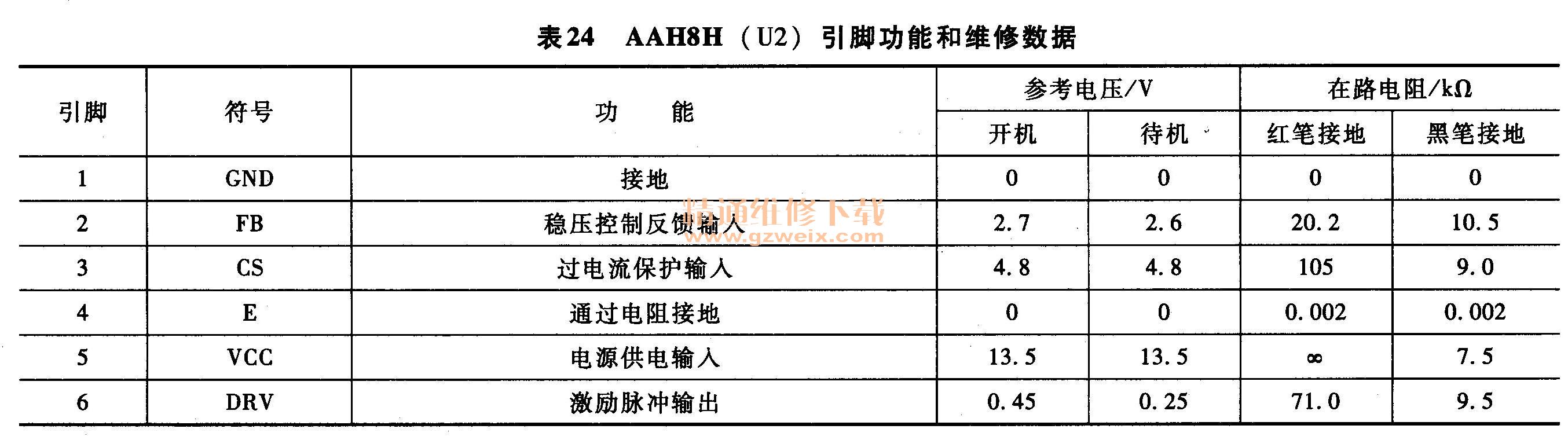

表24  AAH8H （U2）引脚功能和维修数据

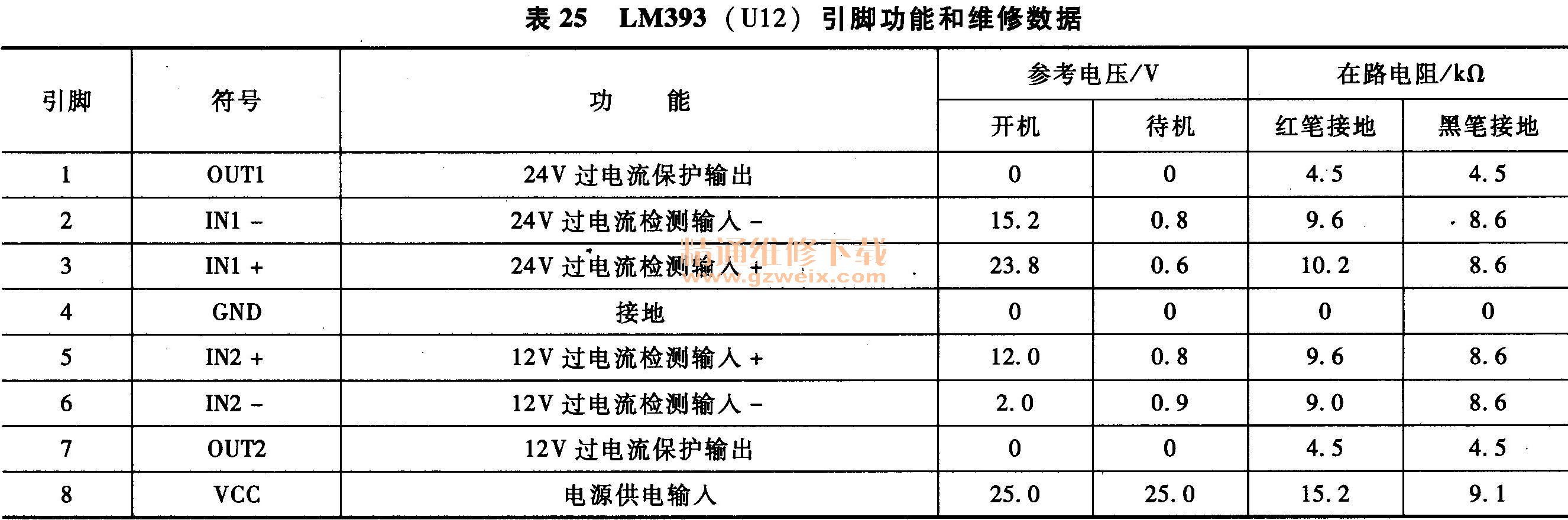

表25  LM393 （U12）引脚功能和维修数据

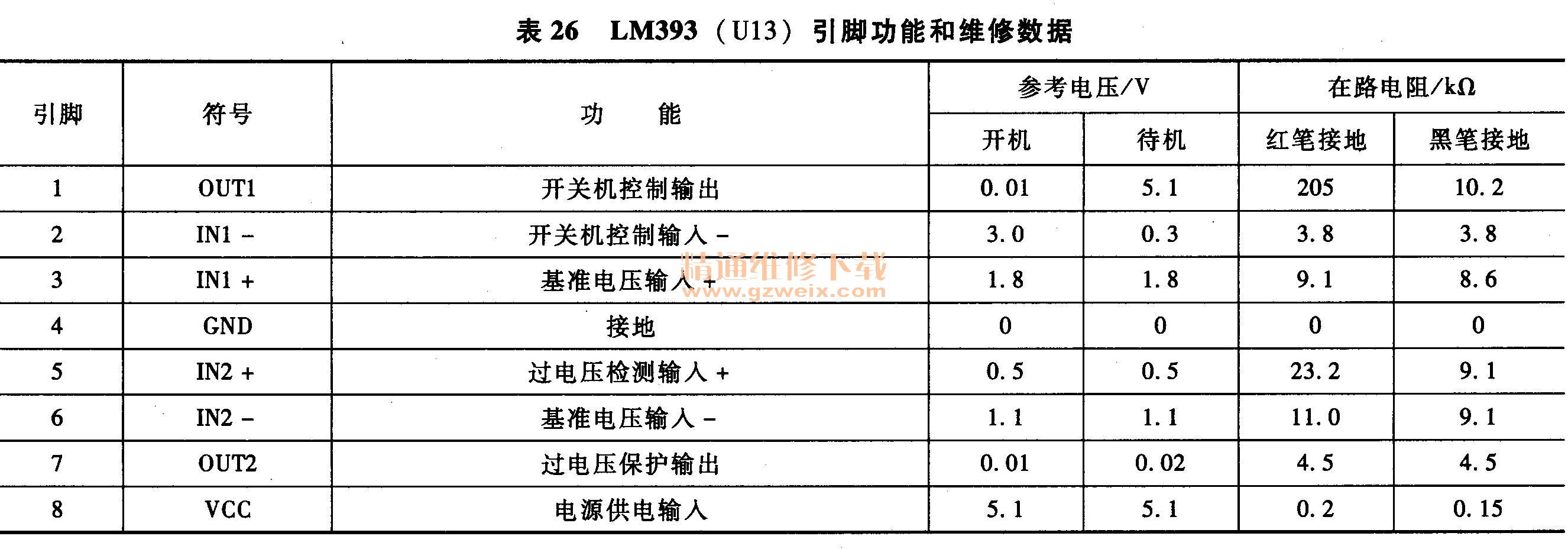

表26  LM393 （U13）引脚功能和维修数据
