1康佳液晶彩色电视KPS430 - 1开关电源维修资料

    KPS430-01电源板编号为34005964，应用于康佳大屏幕液晶彩色电视中。
    该电源板由四部分组成：一是以集成电路NCP1653 A （NF901）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋370V为主、副开关电源供电；二是以集成电路FSQ0265 （ NB901）为核心组成的副开关电源，产生＋5VSB和VCC电压，+ 5VSB为主板控制系统供电，VCC电压经开关机电路控制后，为PFC驱动电路NF901和主电源驱动电路NW901, NW902供电；三是以集成电路FSFR2100 （NW901）为核心组成的＋24V主开关电源，为背光灯板供电；四是以集成电路FSFR1800 （NW902）为核心组成的+ 12V主开关电源，为主板等小信号处理电路供电。

    开关机电路由Q951、光耦合器N950和QB902组成，采用控制PFC驱动电路NF90‘和丰电源驱动电路NW901, NW902的VCC供电的方式。接通市电电源后，副电源首先工作，产生VCC电压和＋5 VSB电压，其中＋5VSB为控制系统提供电源，二次开机后，开关机控制电路将VCC电压送到PFC电路NF901,PFC电路首先工作，产生的VBUS电压控制VCCl控制电路导通，将VCC供电变为VCC1供电，送到+ 24V主电源和＋12V主电源厚膜电路NW901, NW902 ,  + 24V主电源和＋12V主电源启动工作，为整机提供＋24V, + 12V电压，进入开机状态。

    该电源板的副电源和主电源均设有保护电路。
    副电源保护电路：在一次厚膜电路NB901的稳压控制端3脚外部设有市电电压过低保护检测电路，由QB905, QB904组成，当市电电压过低时，QB905由导通变为截止，QB904导通，将NB901的3脚电压拉低，NB901停止工作。

    主电源保护电路：在开关电源二次侧设有以模拟晶闸管Q952, Q953为核心的过电压、过电流保护电路，过电流保护检测电路由运算放大器N951 （LM324 ）组成，发生过电流故障时，运算放大器输出电压翻转，通过隔离二极管向模拟晶闸管送去高电平保护电压；发生过电压故障时，击穿稳压管Z951, Z9529通过隔离二极管向模拟晶闸管送去高电平保护电压。模拟晶闸管获得保护触发电压后导通，将开关机控制电路光耦合器N950的1脚电压拉低，N950和QB902截止，切断PFC和主电源驱动电路的VCC供电，PFC电路和主电源停止工作。

    该电源板的集成电路引脚功能和维修数据如表27～表30所示。

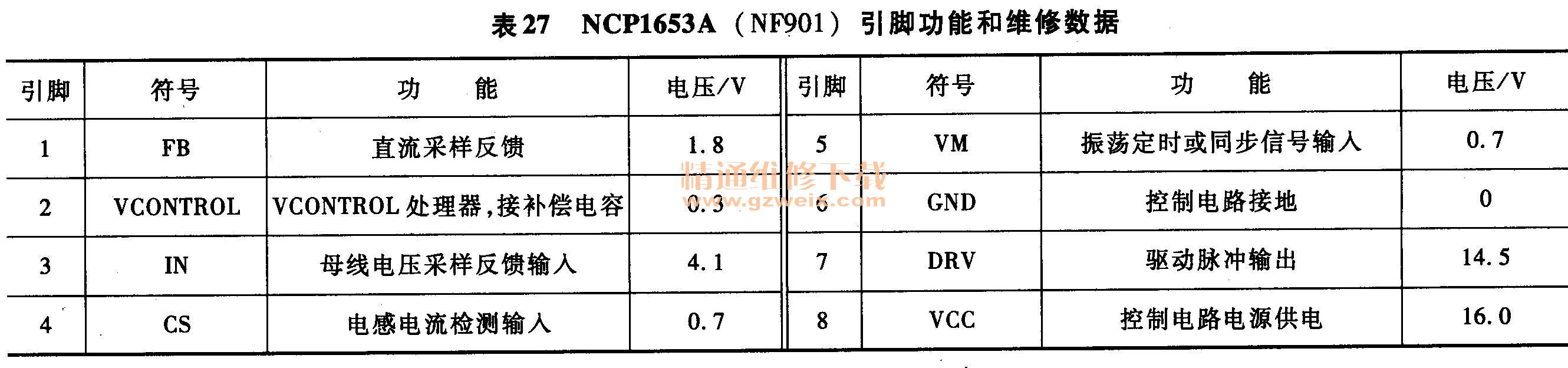

表27  NCP1653A （NF901）引脚功能和维修数据

表28  F5Q0265 （NB901）引脚功能

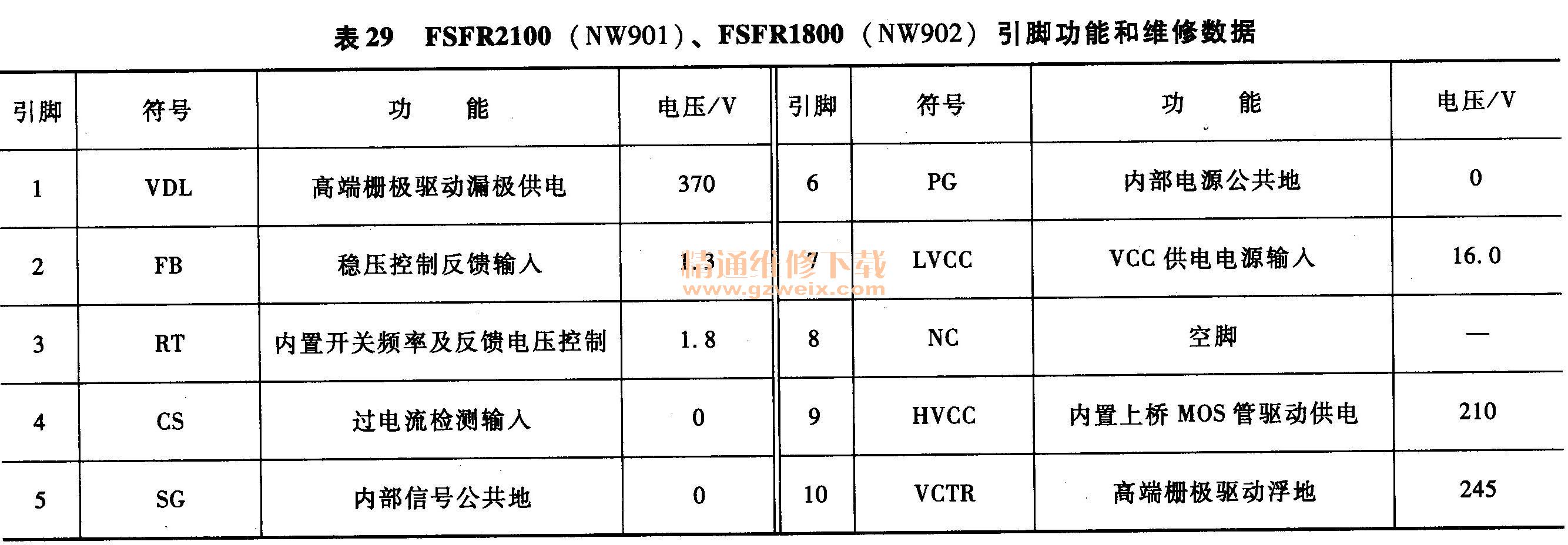

表29  FSFR2100 （NW901）, FSFR1800 （NW902）引脚功能和维修数据

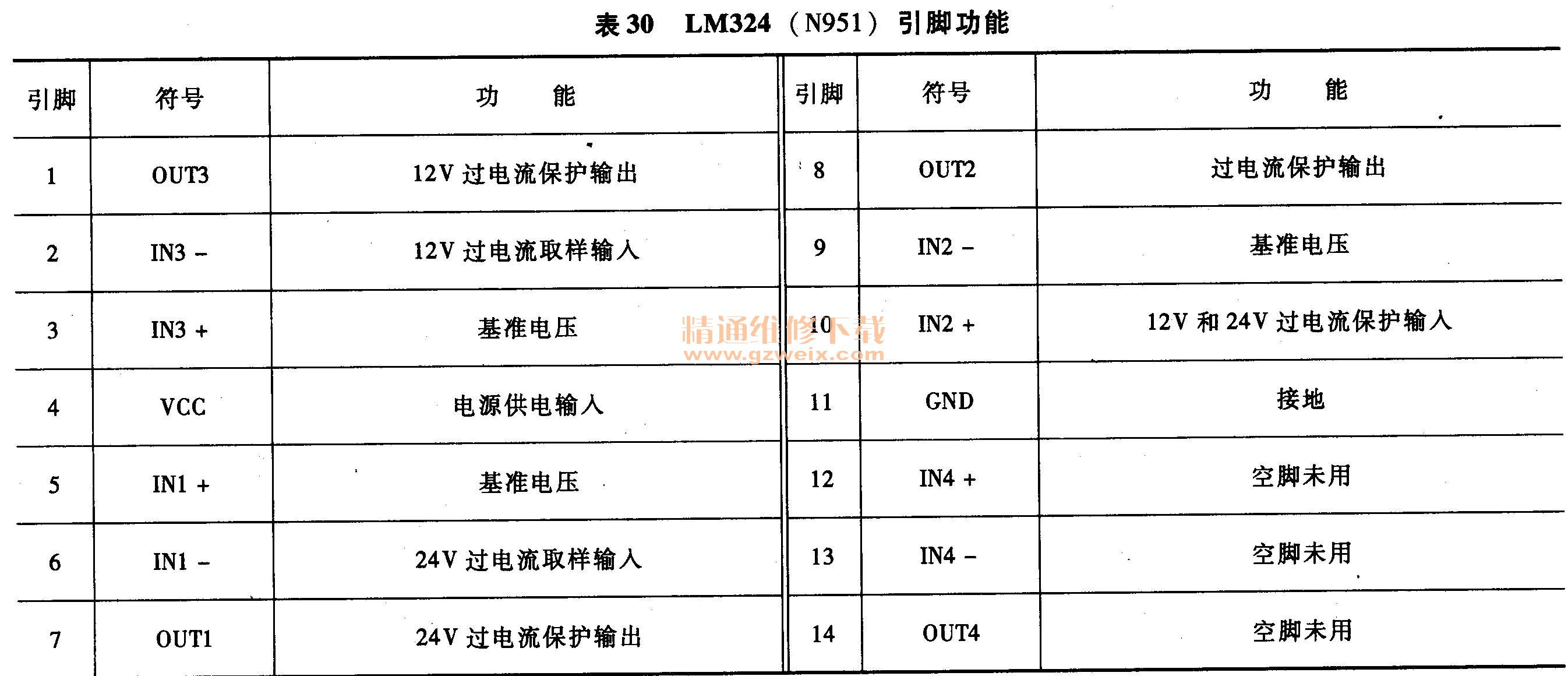

表30  LM324 （N951）引脚功能
2康佳液晶彩色电视KPS430 - 01开关电源维修图解
    发生三无故障，指示灯不亮，首先检查熔丝是否熔断，如果熔断，首先排除抗干扰电路、市电整流滤波电路、主副电源和PFC电路开关管击穿短路故障；如果熔丝未断，再查副电源电路，首先检查NB901的5脚启动电压和2脚VCC供电，再查NB901的外部电路。如果NB901内部开关管击穿，注意检查6-8脚外部的尖峰吸收电路是否开路。

    发生三无故障，指示灯亮，多为主电源故障引起。先确定是否进入二次开机状态，检查NF901的8脚、VCC供电是否正常，PFC输出端电压是杏上升到＋370V；再查NW901及其外部电路。由于PFC输出电压VBUS控制主电源VCCl供电电路，当PFC电路发生故障停止工作或大滤波电容C F901, C F902失效容量减小，输出电压降低到＋300V时，+12V和＋24V主电源失去VCC1供电也停止工作。

    发生自动关机故障，多为保护电路启动引起。自动关机时，如果指示灯维持点亮，则是以主电源模拟晶闸管为核心的保护电路启动，维修时测量晶闸管Q953的基极电压如果大于0. 7 V，则是以Q953, Q952为核心的保护电路启动；如果发生自动关机故障，指示灯同时熄灭，则是副电源保护电路启动。可采用解除保护测量输出电压和观察故障现象的方法，判断故障范围。

    全部解除主电源模拟晶闸管保护的方法是将Q953的基极接地；逐路解除保护的方法是逐个断开Q953基极的隔离元器件：过电流保护断开D951，过电压保护断开R964，如果断开哪路检测电路隔离元器件后不再保护，则是该保护检测电路引起的保护。解除副电源市电电压过低保护的方法是将QB904的栅极接地。

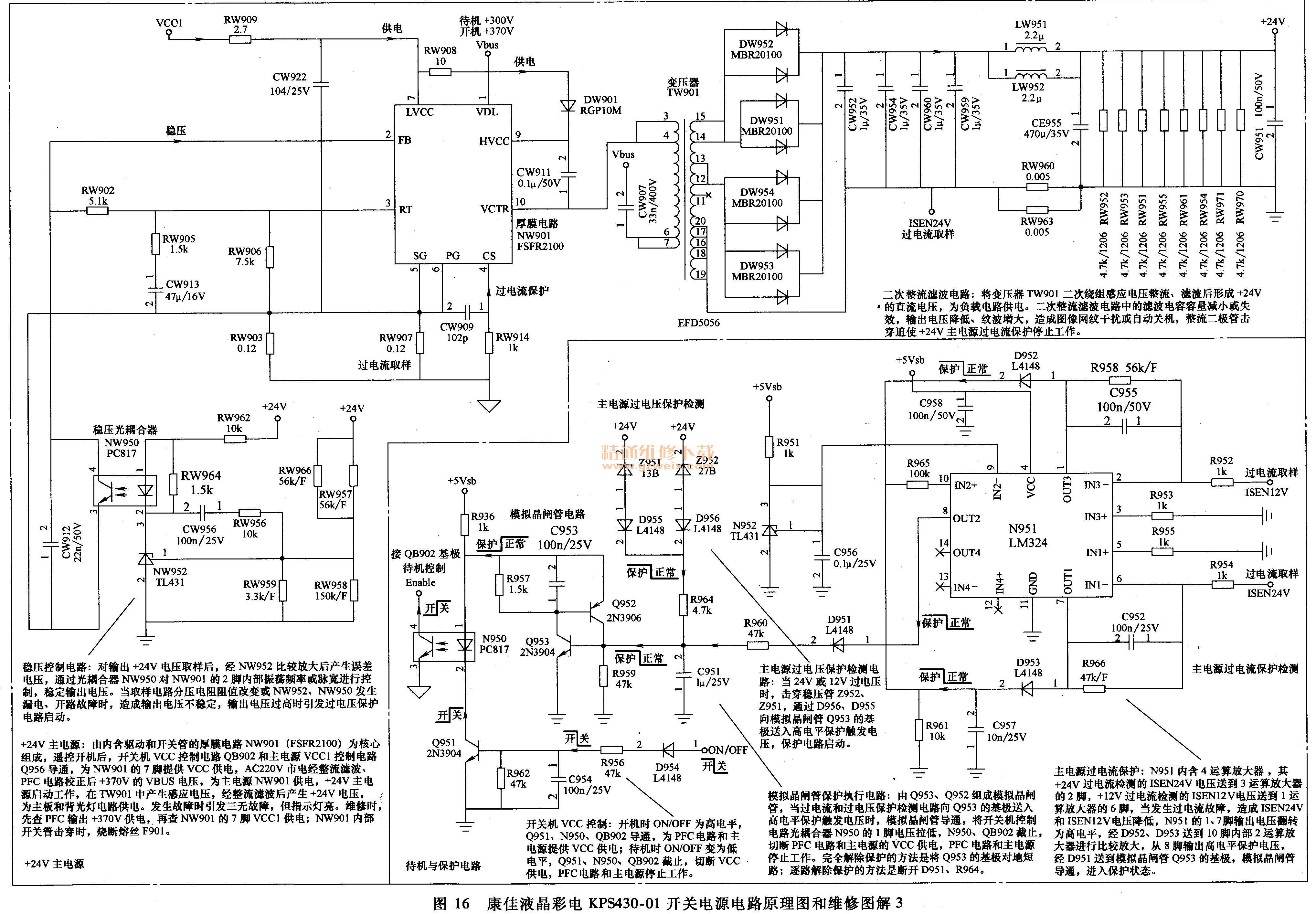

康佳液晶彩色电视KPS430-01开关电源电路原理图和维修图解如图14～图16所示。
