2康佳PD32ES33等离子彩色电视开关电源维修图解
电源板是整机供电核心部件，主要引发三无，指示灯不亮；红色指示灯亮，不能开机；绿色指示灯有伴音、黑屏幕等故障。
该电源板还有一个特点，维修时拔掉接到主板的P814和扫描板供电排插P812，通电后电源板可直接输出所有电压，所以非常方便采用脱板维修。
    1）发生三无、指示灯不亮故障，P814各脚均无电压输出，故障点主要在副电源和市电整流滤波电路。先查大滤波电容0817, C818两端是否有300V直流电压，无300V电压，多为熔丝F101熔断，重点检查压敏电阻VA101、市电抗干扰电路的电容，整流滤波电路的二极管、滤波电容，PFC电路的开关管Q602, Q603，副电源的开关管Q151, VS电源的开关管Q801, Q803是否击穿短路；有300V电压，故障在副电源电路。

    对于副电源电路，首先检查IC151的8脚是否有启动电压，无启动电压，为启动电阻R152开路；有启动电压，检查IC 151的5脚有无激励脉冲输出。无激励脉冲输出，查IC 151及其外部电路；有激励脉冲输出，查开关管Q151和二次整流滤波电路。另外，二次整流滤波电路发生短路故障，也会引起副电源过电流保护而停止工作。

    2）发生红色指示灯亮，不能开机故障，故障点在主板和副电源供电不足。测量副电源输出的6.5V和STBY5 V供电，如果低于正常值，多为6.5V整流滤波电路的C210, C211容量减小，常常伴随电器上面鼓包现象；如果6.5V和STBY5 V正常，故障在主板。

    3）发生绿色指示灯亮，有伴音、黑屏幕等故障，故障在VS, VA电源和PDP显示屏电路。测量电源板连接器P812的VS, VA, 5V电压，如果VS, VA和5V电压正常，故障在PDP显示屏电路；如果VS,VA电压异常，故障在VS, VA电源电路。

    对于VS电源故障，一是测量IC801的6脚即VCC控制电路Q601的发射极有无14V左右的VCC供电，无14V供电，查副电源输出的VCC1整流滤波电路和电源管理IC701的19脚PFC- ON是否变为低电平开启电压。二是检查IC801的2脚是否为开机1. 5V左右，如果为OV，检查电源管理IC701的20脚VS-ON是否变为低电平开启电压，如果IC701的19, 20脚均为高电平，测量P814的3脚VS- O是否变为开机高电平，如果为低电平，故障在主板控制系统。IC801的6脚VCC供电和2脚FB稳压电压正常，故障在IC801及其开关管Q801, Q803和二次整流滤波电路。另外，二次整流滤波电路、负载电路发生短路故障，也会引起VS电源过电流保护而停止工作。

4）如果测量PFC电路输出大滤波电容C617, C618两端供电仅为300V左右，说明PFC电路未工作。首先查IC601的8脚即VCC控制电路Q601的发射极是否有14V供电，如果有14V供电，故障在IC601及其外部开关管电路。需要注意的是，该机PFC电路发生故障停止工作，VS, VA电源板照常工作，一般不会影响输出电压和整机正常工作。当PFC电路发生故障，IC601或Q602, Q603击穿找不到代换配件无法修复时，可将IC601的6, 7脚短接，取消PFC升压电路作应急处理，但在配件买到后务必恢复原状。

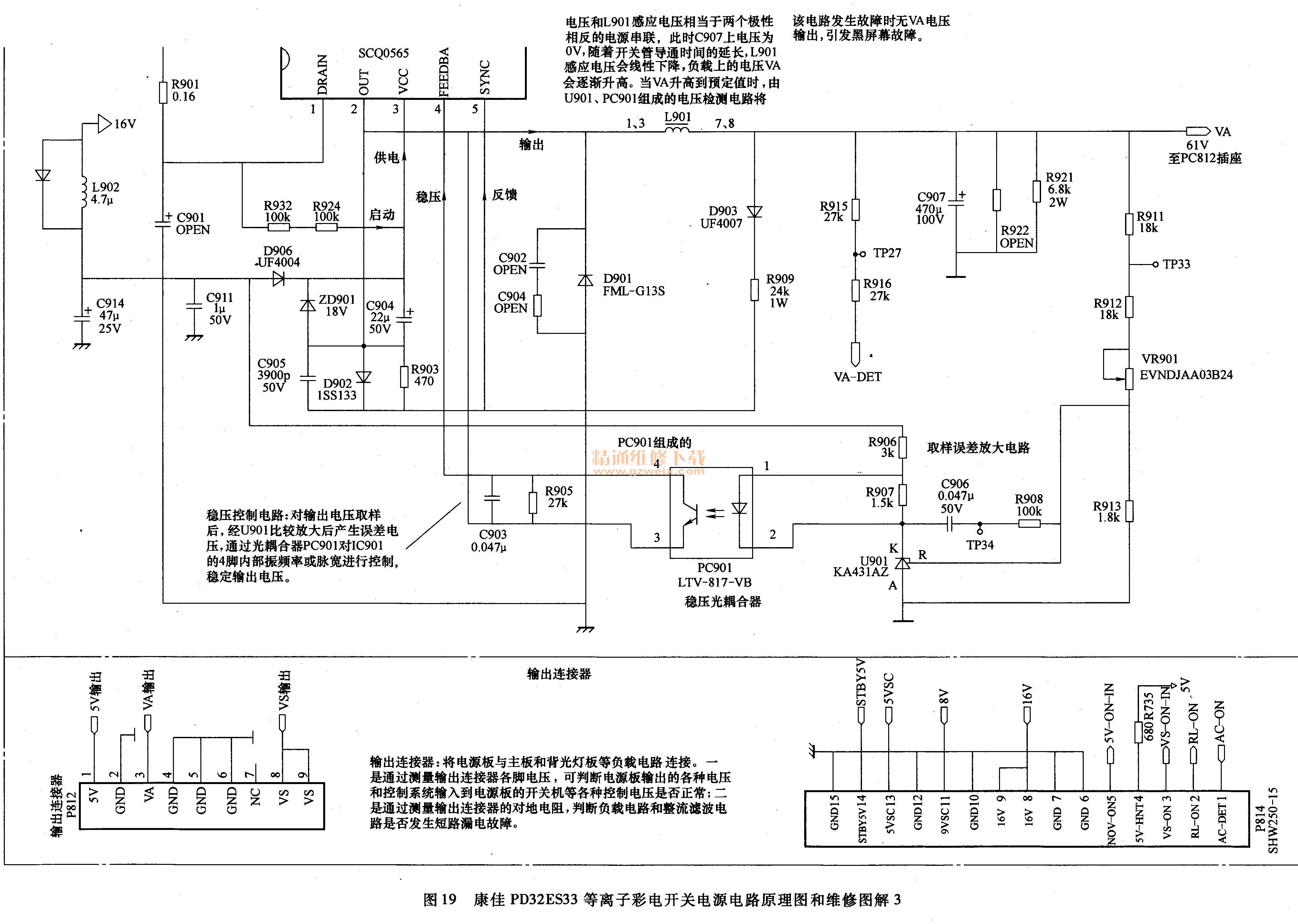

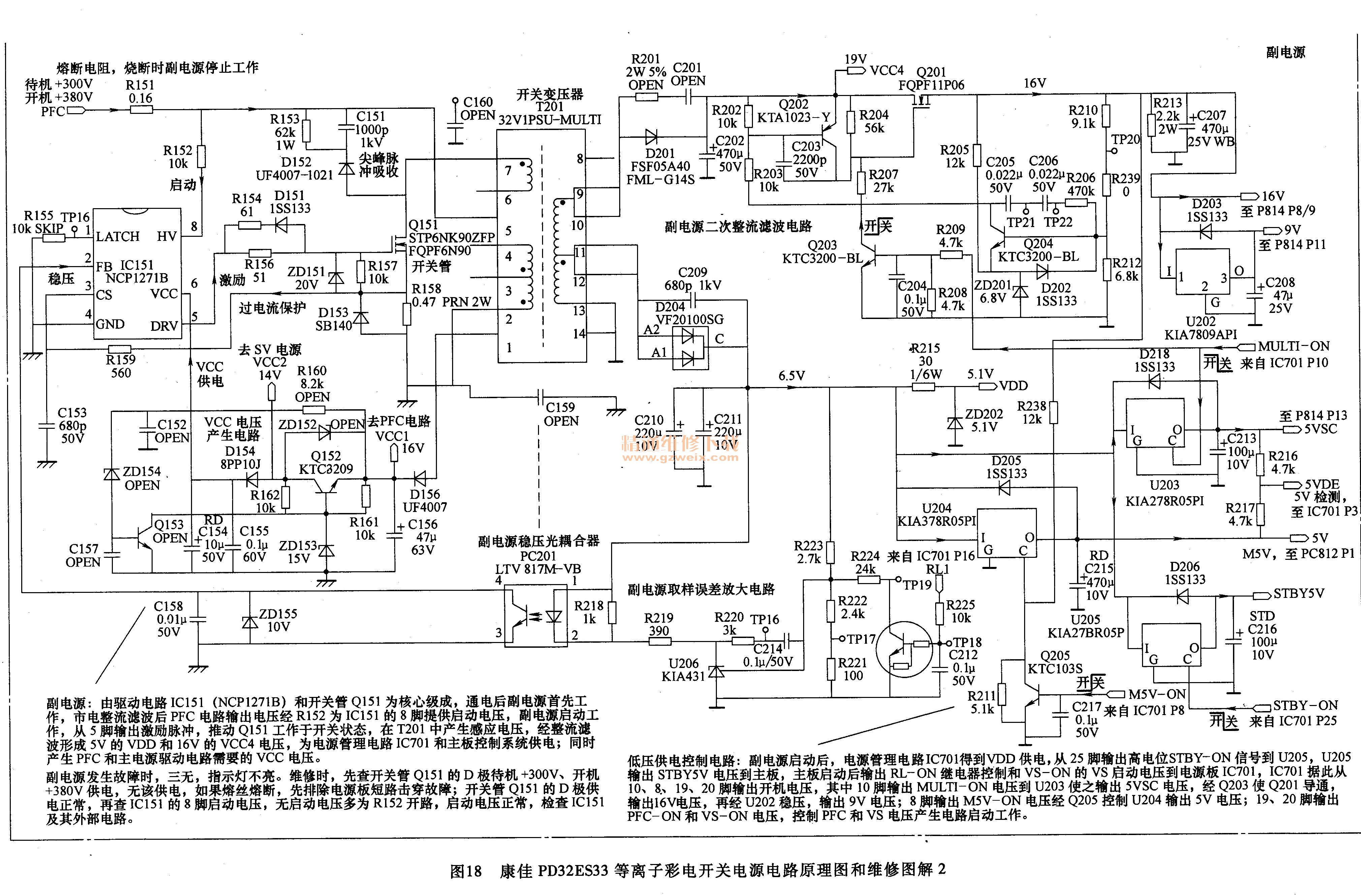

康佳PD32ES33等离子彩色电视开关电源电路原理图和维修图解如图17～图19所示。
