2海信液晶彩色电视1673开关电源维修图解
发生开机三无，待机指示灯不亮故障，先查熔丝F801是否熔断，如果熔丝熔断，首先排除电源板严重短路故障。如果熔丝F801未断，故障在副电源电路，测量副整流滤波后输出的300V是否正常，有300V电压输出，测量副电源N901的5脚有无启动电压，N802的3脚有无5v的vcc电压。再检查N901及其外部电路元器件。

发生开机三无，待机指示灯亮故障，二次开机后，有STB高电平，故障在主电源。首先测量PFC电路提供的＋380V供电和N831的12脚VCC供电，有＋380V和VCC供电，则测N831及其外部电路；无VCC供电，查启动电路R807, R815是否开路，PFC电路是否启动工作。

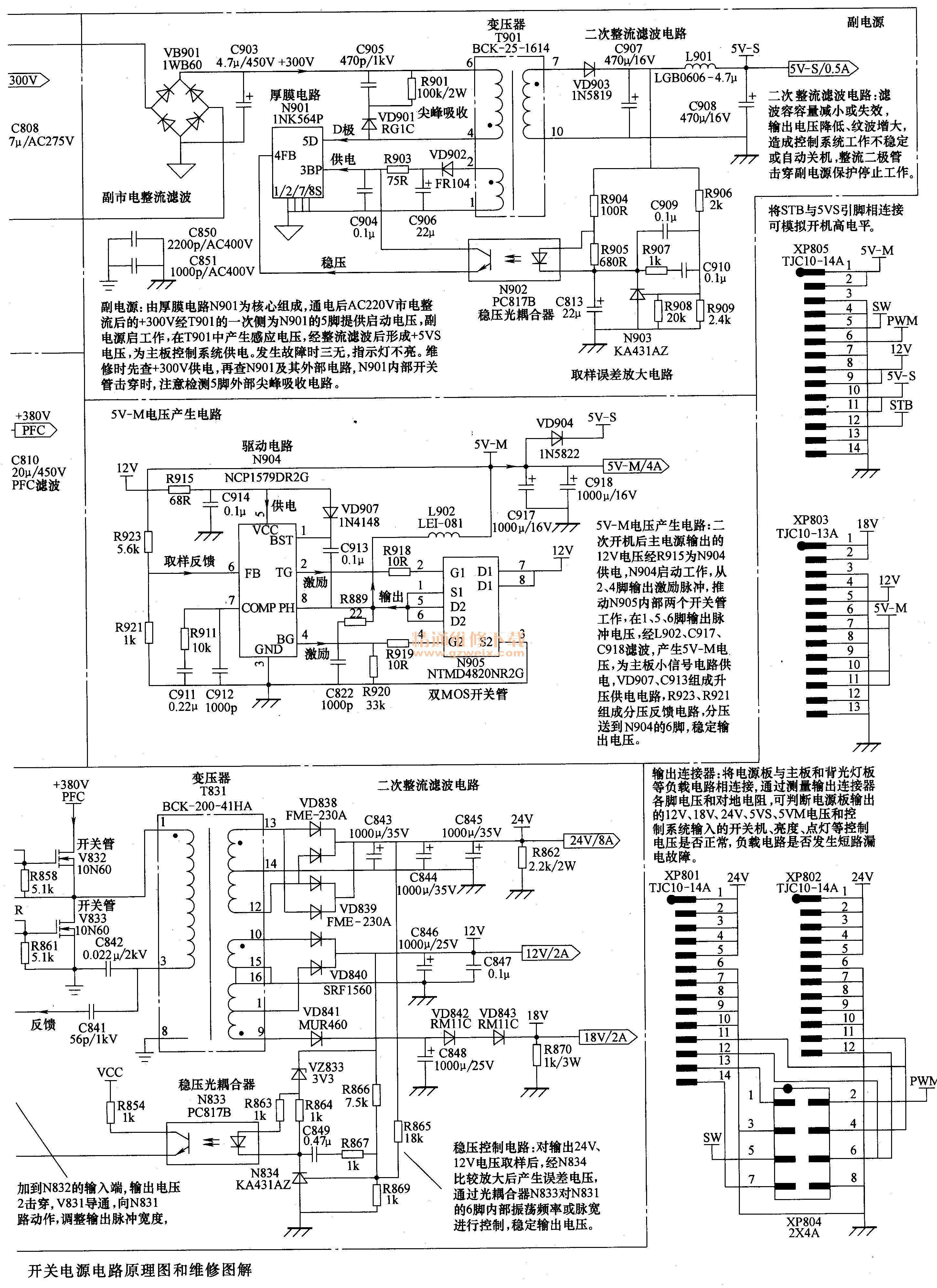

海信液晶彩色电视1673开关电源电路原理图和维修图解如图2所示。
海信液晶彩色电视1673开关电源电路原理图1

海信液晶彩色电视1673开关电源电路原理图2
