1海信液晶彩色电视1032开关电源维修资料

    海信TLM3233H等液晶彩色电视采用1032电源板，集成电路采用NCP1217ADR2G + NCP1217ADR2G组合
方案。
    该电源板由两部分组成：一是由驱动控制电路NCP1217ADR2G （N802）和MOSFET为核心组成的副电源，产生＋5V-S/lA和VCC-OUT电压，+5V-S/lA电压为主电路板控制系统供电，VCC-OUT电压通过开关机电路控制后，为主电源驱动电路供电；二是由驱动控制电路NCP1217ADR2G （N801）和MOS-FET为核心组成的主电源，产生＋12V/3. 5A和24V/6A电压，为主电路板和逆变器电路供电。

    开关机采用控制主开关电源驱动电路N801的VCC供电的方式。接通市电电源后，副电源首先工作，产生＋5V-S/lA和VCC-OUT电压，其中＋5V-S/lA电压为主板控制系统提供电源，二次开机后主板控制系统输出高电平开机电压，电源板开关机控制电路将副电源产生的VCC-OUT电压送到主电源驱动电路N802，主电源启动工作，为整机提供＋12V/3. 5A和24V/6A电压，进入开机状态。

    海信液晶彩色电视用1032电源板，设有多种保护电路：
    一是在主开关电源的二次侧设有以模拟晶闸管V809, V810为核心的保护电路，具有过电压、过电流保护功能。V810的基极外接过电压、过电流保护检测电路，V809的发射极与待机控制电路光耦合器N806的1脚相连接。当V810的基极外接的保护检测电路检测到故障时，向V810的基极送入高电平触发电压，模拟晶闸管导通，V809的导通将N806的1脚电压短路，N806截止，待机控制电路V803截止，切断驱动控制电路N801的6脚VCC供电，主开关电源停止工作。

    二是在副电源驱动电路N802的1脚外设以V805为核心的市电过低保护电路，市电电压过低时，V805导通，向N802的1脚注入高电平，N802内部保护电路启动，副电源停止工作。
    三是在电源驱动电路N801的6脚开关机VCC控制电路中，设以V804为核心的市电过低保护电路，市电电压过低时，V804导通，将开关机VCC控制电路中V803的基极电压拉低，V803截止，切断主电源N801的’VCC供电，主电源停止工作。
    该电源板的集成电路引脚功能和维修数据如表1、表2所示。

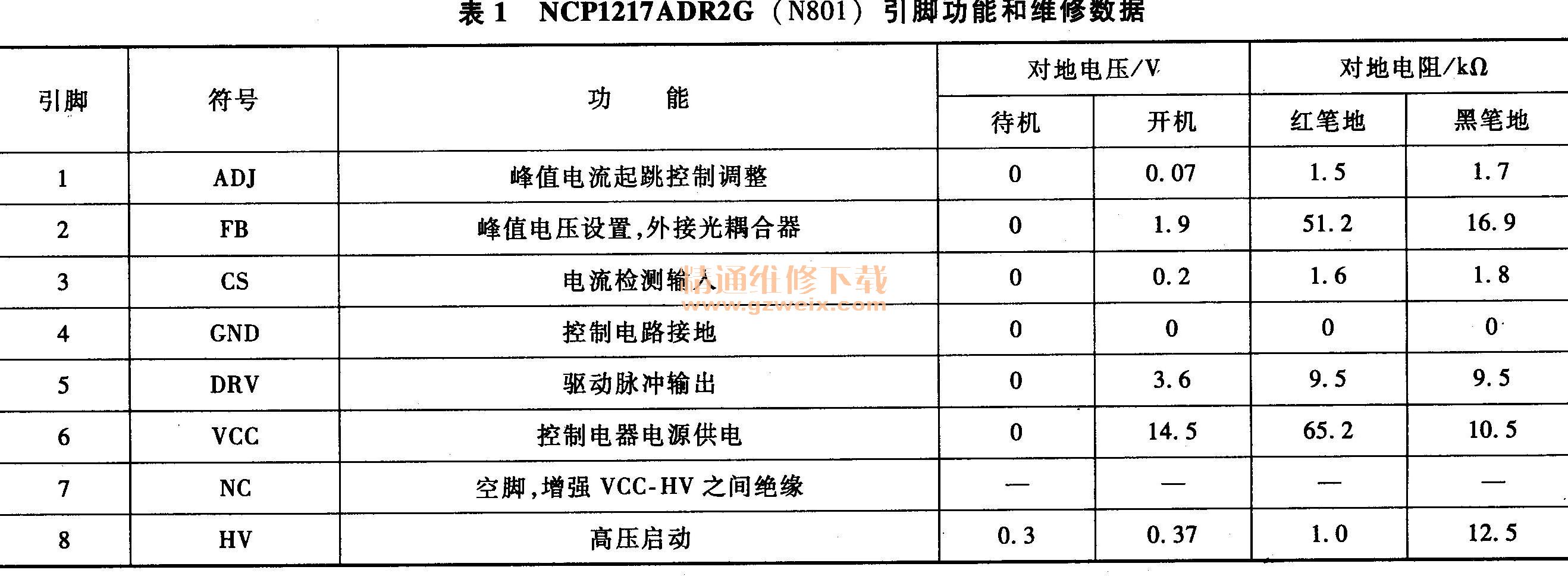

表1  NCP1217ADR2G （N801）引脚功能和维修数据

表2  NCP1207ADR2G （N802）引脚功能和维修数据
