发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC电路、主电源开关管是否击穿。如果测量熔丝未断，故障在主电源电路，测量PFC电路待机时输出的＋300V是否正常，无＋300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源N920的3脚有无启动电压，7脚有无VDD电压。上述电压正常，再查N920及其外部电路元器件。
发生开机三无，待机指示灯亮，但无12V和5VM电压输出故障，故障在开关机控制电路。先测量开关机控制电压ON/OFF是否为开机高电平，再检查开关机控制电路，一是检查PFC驱动电路N810的8脚有无VCC供电，无VCC供电，检查V926, N924, V925；二是测量12V和5VM控制电路V926, V921,V923、V924。

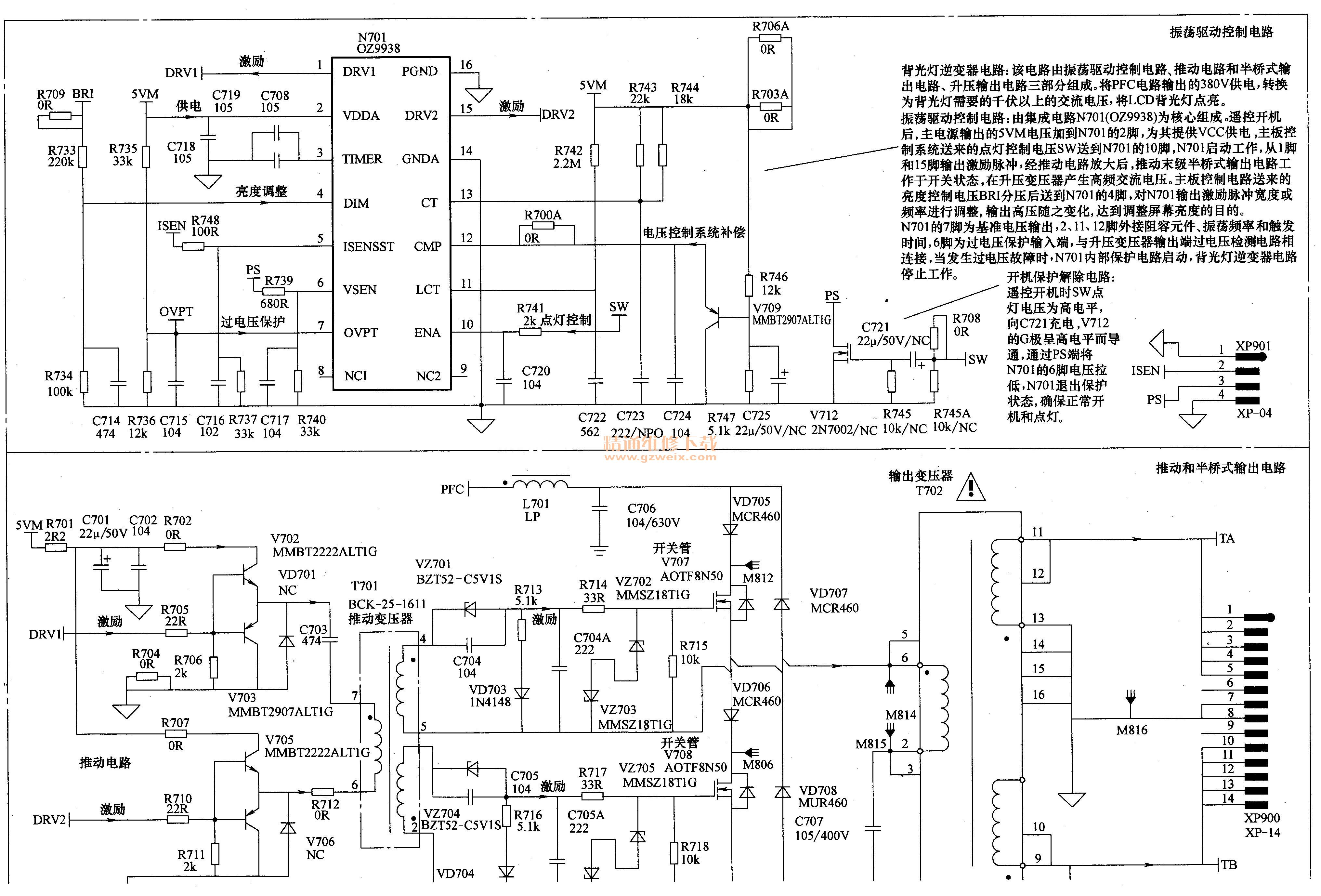

发生有伴音、无图像、黑屏幕故障，故障在背光灯逆变器电路。首先检查逆变器的工作条件：一是检查驱动控制电路的5VM供电和半桥式输出电路的380V电压；二是测量连接器点灯SW电压、亮度调整BRI电压是否正常。上述工作条件正常，再检查逆变器电路，用示波器测量N701的1, 15脚有无激励脉冲输出，无激励脉冲输出，故障在振荡驱动控制电路N701，否则故障在推动和半桥式输出电路。
发生背光灯亮后熄灭故障，是背光灯保护电路启动引起。开机后保护前测量N701的过电压保护端6脚电压，如果由正常时的低电平变为高电平，则是保护电路启动，引起过电压保护多为背光灯管开路或接触不良，引起输出电压升高；二是保护监测电路分压电路元器件变质，引发误保护。维修时可采用解除保护的方法，即是将N701的8脚对地短路。

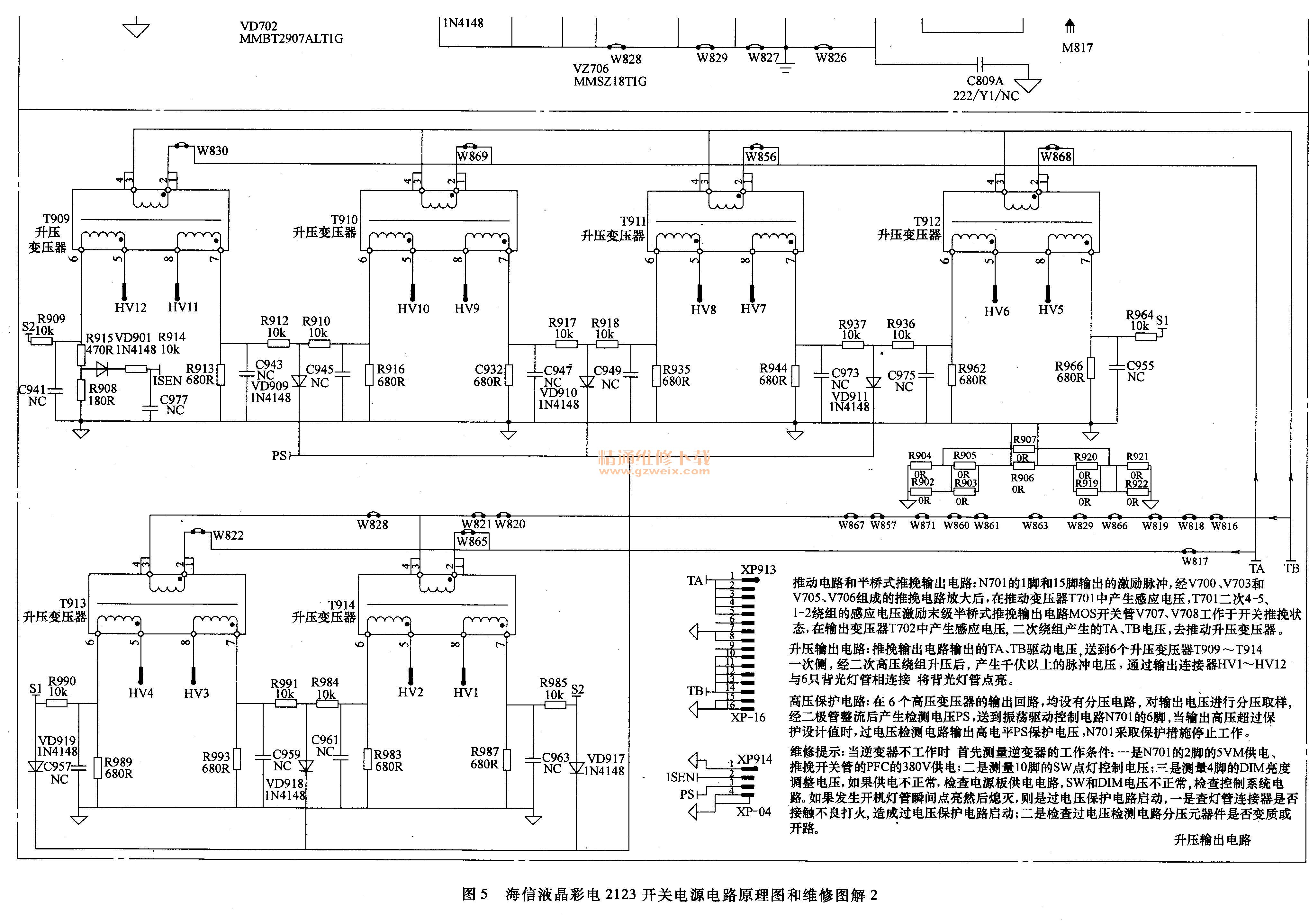

海信液晶彩色电视2123开关电源电路原理图和维修图解如图4和图5所示。
