海尔L32N01液晶彩电开关电源
来源:本站整理  作者:佚名  2013-06-27 15:11:10

1海尔L32N01液晶彩电开关电源维修资料

    海尔L32N01液晶彩电是海尔32in平板彩电的主流代表机型之一,其电源板为开关电源与逆变器二合一板,其中开关电源部分采用A6069 H + FAN7529 + LD7523 PS组合方案,背光灯逆变器板振荡驱动电路采用OZ9976 GN。

    该电源板的开关电源由三部分组成:一是以集成电路FAN7529 (IC901)为核心组成的PFC电路,将整流滤波后的市电校正后提升到+390V为主、副开关电源和逆变器升压输出电路供电;二是以集成电路A6069 H (IC902)为核心组成的副开关电源,产生+5V和+20V电压,+5V电压为主板控制系统供电,+ 20V电压经开关机电路控制后产生VCC电压,为PFC和主电源驱动电路供电;三是以集成电路LD7523 PS (IC903)为核心组成的主开关电源,产生+24V, + 12V电压,为主板和逆变器振荡驱动控制电路供电。

    开关机电路以Q950, IC951, Q921为核心构成,采用控制PFC电路IC901和主开关电源驱动电路IC903的VCC供电的方式。接通市电电源后,副电源首先工作,产生+20V和+5V电压,其中+5V电压为控制系统提供电源,二次开机后开关机控制电路将+20V电压稳压为VCC电压,并送到IC901和IC903驱动电路,PFC电路和主电源启动工作,为整机提供+24V, + 12V电压,进入开机状态。

    该开关电源还设有以Q970为核心组成的过电压检测保护电路,发生过电压故障时,击穿过电压检测稳压管,向Q970输入高电平触发电压,Q970导通,将副电源稳压光耦合器IC950的1脚电压拉低,IC950截止,副电源IC902停止工作,保护电路启动,整个开关电源停止工作。

    背光灯逆变器由两部分组成:一是由OZ9976GN (IC801)为核心组成的振荡控制电路,产生两路DRV驱动激励脉冲,去推动后级的升压输出电路;二是由推动变压器T801, MOS开关管Q801, Q802,升压变压器T802为核心组成的升压输出电路,将激励脉冲电压放大和升压后,产生近千伏的交流电压,将背光灯点亮。

    该电源板的集成电路引脚功能如表1~表4所示。

表1  FAN7529 (IC901)引脚功能

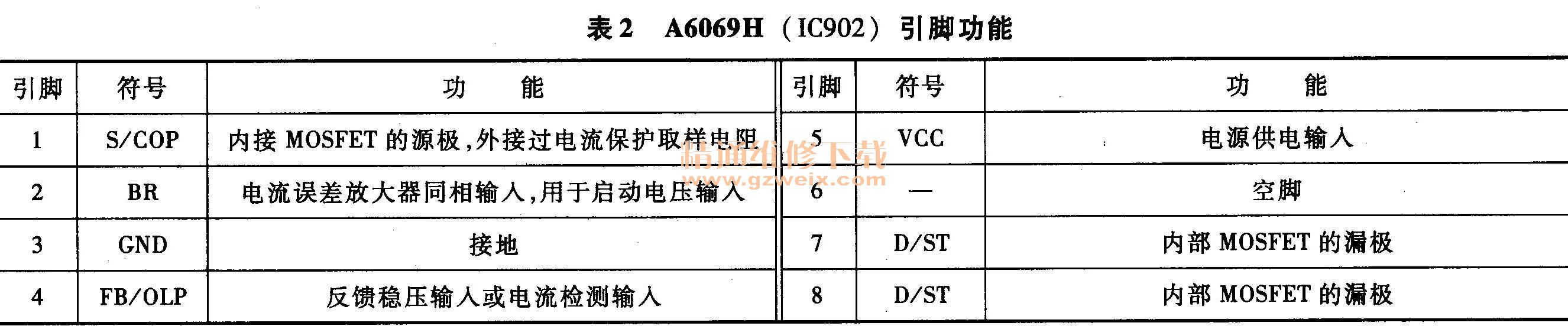

表2  A6069H (IC902)引脚功能

表3  LD7523PS (IC903)引脚功能

表4  OZ9976GN (IC801)引脚功能

[1] [2]  下一页
