2海尔L37 N01液晶彩电开关电源维修图解
    发生开机三无，待机指示灯不亮故障，先查熔丝是否熔断，如果熔丝熔断，说明电源板存在严重短路故障，先查市电输入电路和整流滤波电路是否发生短路漏电故障，再查PFC电路·主电源和副电源开关管是否击穿。如果测量熔丝未断，故障在副电源电路，测量PFC电路待机时输出的＋300V是否正常，无+ 300V电压，查市电输入电路和整流滤波电路；有＋300V电压输出，测量副电源IC950的2脚有无启动电压，无启动电压，查2脚外部的启动电路D904, R950, R951, R952是否开路；查IC902的5脚有无VCC电压，无VCC供电，查5脚外部的R957, D953, C954, D954, 0952, ZD951等。如果副电源IC950内部开关管击穿，注意检查T950一次侧并联的尖峰脉冲吸收电路元器件是否开路。

    发生开机三无，待机指示灯亮故障，多为主电源故障引起。二次开机后，测量PS- ON是否为高电平，如果为高电平，首先测量PFC电路提供的＋390V供电和IC970的2脚VCC供电，如果390V供电仅为300V，则是PFC电路未工作，首先检修PFC电路；如果无VCC供电，查开关机控制电路Q951, IC953,Q953组成的VCC控制电路。上述供电正常，测量IC970的11, 16脚有无激励脉冲输出，无激励脉冲输出，查IC970及其外部电路；有激励脉冲输出，查11, 16脚外接的半桥式输出推挽电路Q970, Q971和T970二次整流滤波电路。

    发生自动关机故障，指示灯同时熄灭，则是以Q952为核心的过电压保护电路启动。判断方法是：在开机的瞬间，测量Q952基极电压，如果由正常时的低电平0V变为高电平0. 7 V以上，则是该过电压保护电路启动。全部解除晶闸管保护的方法是将Q952基极对地短路；逐路解除保护的方法是：+ 24V过电压保护电路断开D974 , + 12V过电压保护断开D975。如果断开哪路保护检测电路后，开机不再保护，则是该电压过高引起的保护。

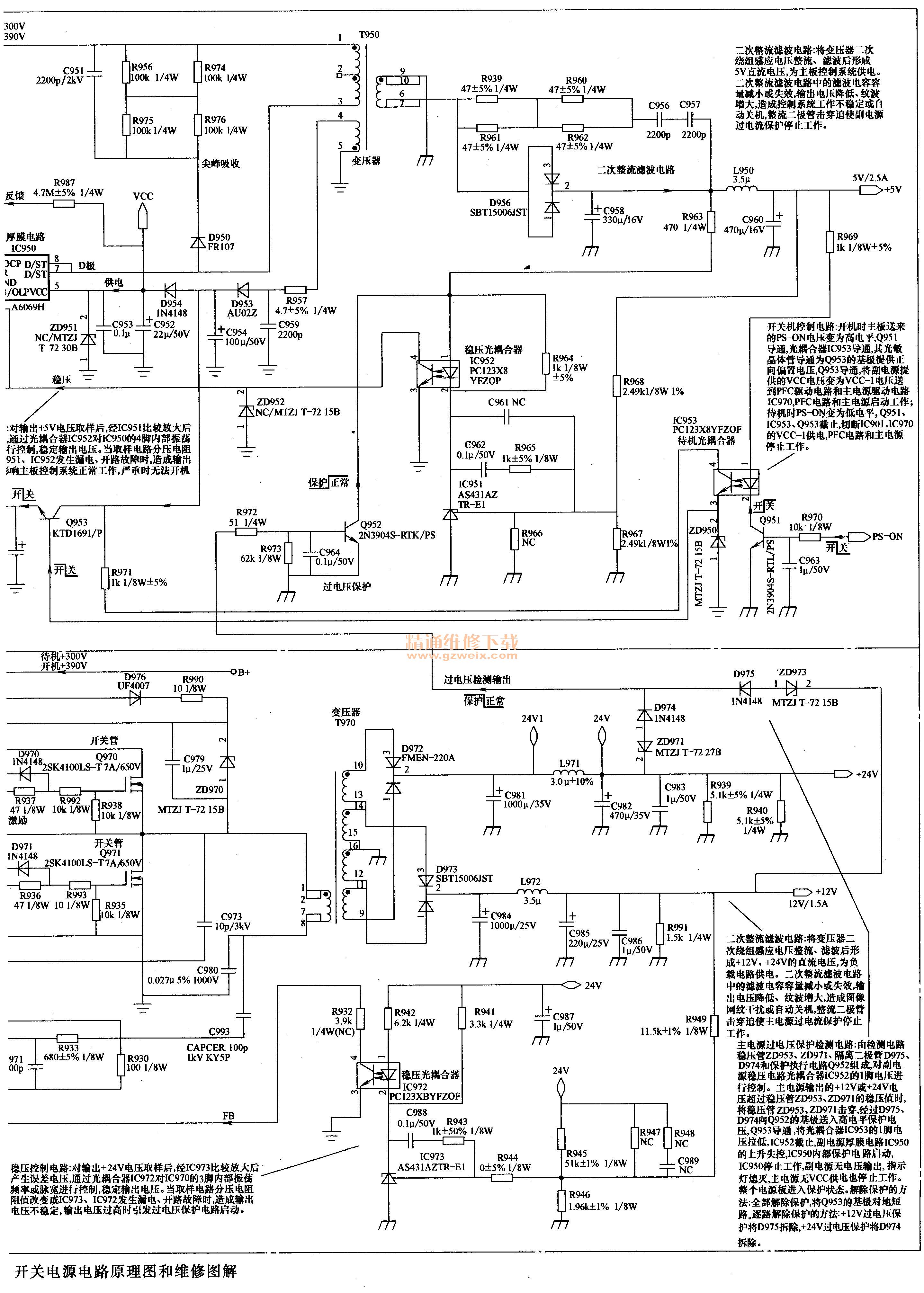

海尔L37NO1液晶彩电开关电源电路原理图和维修图解如图3所示。
