1海尔L37 NO 1液晶彩电开关电源维修资料
海尔L37 NO 1液晶彩电与海尔L32NO1彩电主机心基本相同，但两者开关电源有所不同，前者开关电源部分采用A6069 H＋FAN7529MX＋SSC9502S组合方案。
该电源板的开关电源由三部分组成：一是以集成电路FAN7529MX （IC901）为核心组成的PFC电路，将整流滤波后的市电校正后提升到＋390V为主、副开关电源供电；二是以集成电路A6069 H （IC950）为核心组成的副开关电源，产生＋5V和VCC电压，+5V电压为主板控制系统供电，VCC电压经开关机电路控制后为PFC和主电源驱动电路供电；三是以集成电路SSC9502S （IC970）为核心组成的主开关电源，产生＋24V, + 12V电压，为主板和逆变器板供电。
开关机电路以Q951, IC953, Q953为核心构成，采用控制PFC电路IC901和主开关电源驱动电路IC970的VCC供电的方式。接通市电电源后，副电源首先工作，产生VCC和＋5V电压，其中＋5V电压为控制系统提供电源，二次开机后开关机控制电路将VCC电压变为VCC-1电压，送到IC901和IC970驱动电路，PFC电路和主电源启动工作，为整机提供＋24V, + 12V电压，进入开机状态。
该开关电源还设有以Q952为核心组成的过电压检测保护电路，发生过电压故障时，击穿过电压检测稳压管，向Q952输入高电平触发电压，Q952导通，将副电源稳压光祸合器IC952的1脚电压拉低，IC952截止，副电源IC950停止工作，保护电路启动，整个开关电源停止工作。
部分机型的电源板，在副电源稳压电路IC950的4脚外部，设有以ZD953, Q954为核心组成的市电过电压保护电路，当市电电压过高时，击穿稳压管ZD953, Q954导通，将IC950的4脚电压拉低，IC950停止工作。
该电源板的集成电路引脚功能和维修数据如表5～表7所示。
表5 FAN7529MX （IC901）引脚功能和维修数据

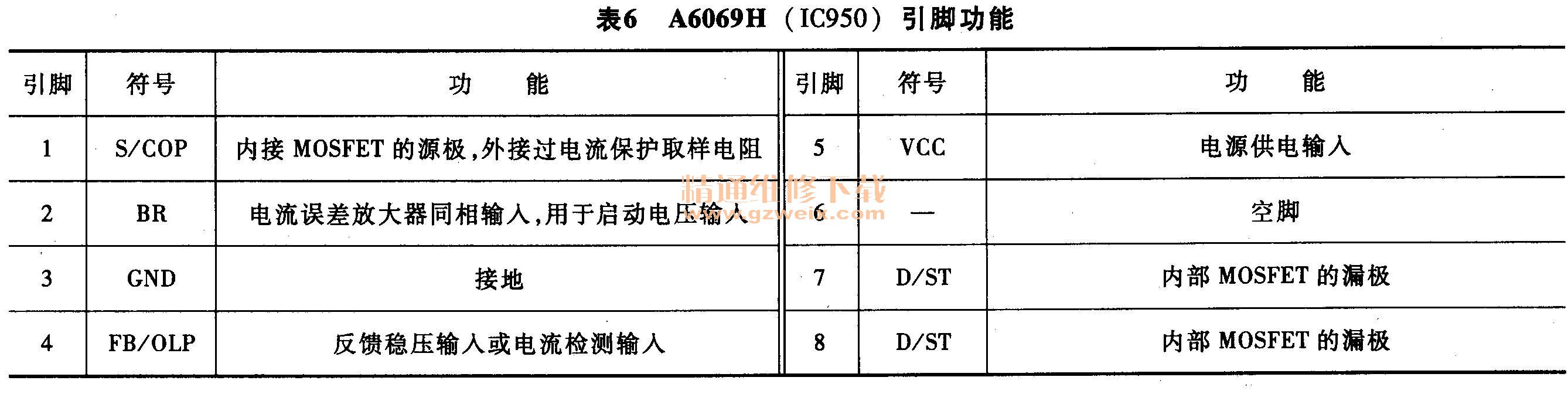

表6 A6069H （IC950）引脚功能

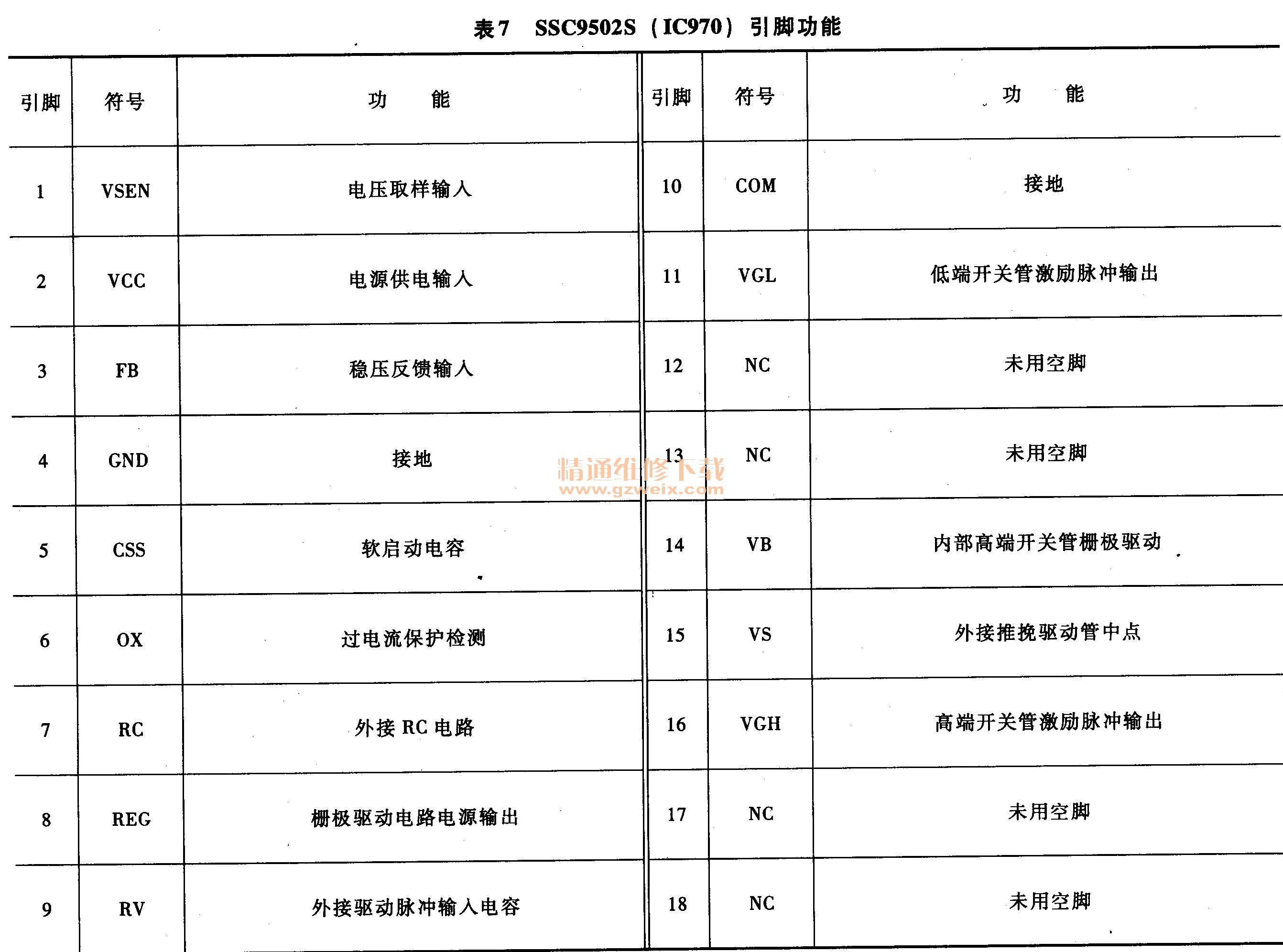

表7 SSC9502S （IC970）引脚功能
